Конденсатоотводчик поплавковый АДЛ СТИМАКС А32, стальной, DN80, PN40, dP 32бар, фланцевый

Технические характеристики

Условный диаметр	80 мм
Условное давление	40 бар
Рабочий перепад	до 32,0 бар
Отвод по конденсату	до 130 000 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения	фланец

Применение

Поплавковый конденсатоотводчик Стимакс А32 используется для удаления большого количества конденсата из, теплообменников, выпарных установок, варочных котлов и другого оборудования с непрерывным циклом работы. Стимакс А32 отводит конденсат сразу после образования, при температуре пара. Имеет большую пропускную способность. Содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы. Перед поплавковым конденсатоотводчиком Стимакс А32 требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Конденсатоотводчик поплавковый АДЛ СТИМАКС А32, стальной, DN80, PN40, dP 32бар, Тмакс 400°С, фланцевый.

Применение поплавкового конденсатоотводчика Стимакс А32

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА Стимакс А32

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	40 бар
Максимальная рабочая температура	до 400°С
Максимальный перепад давления, ΔP	ΔP 32,0 бар
Максимальное противодавление	10%
Максимальная протечка по седлу	не более 0,5%
Присоединения	Внутреннее резьбовое Фланцевое
Монтаж на трубопроводе	Горизонтальная установка слева-направо (вид на корпус)
ОПЦИИ	--

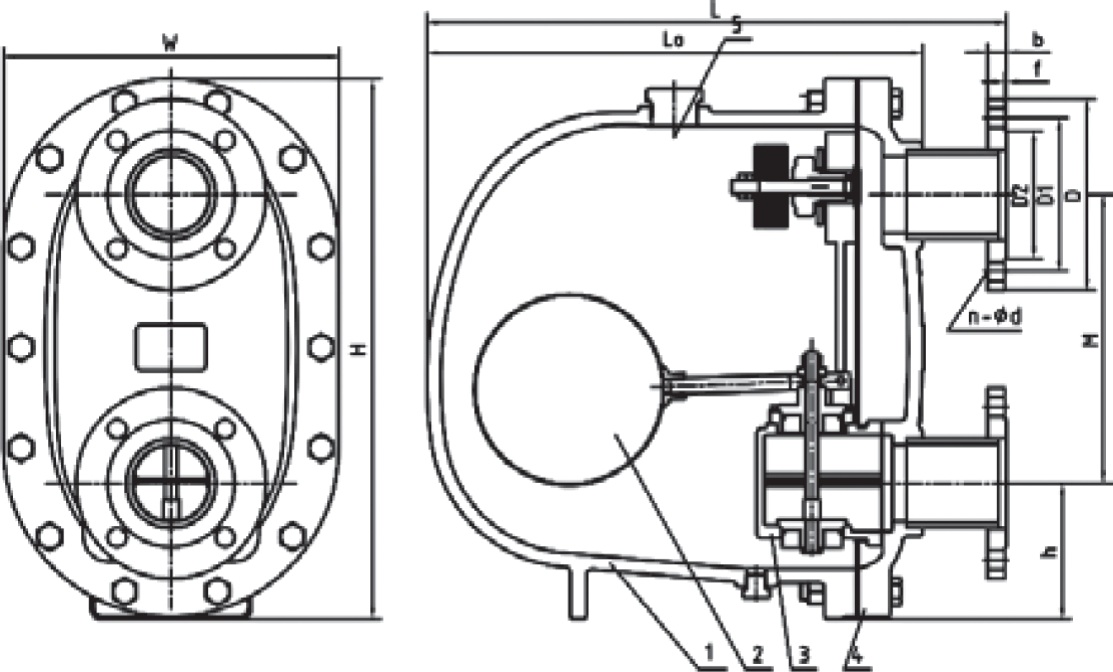

Спецификация поплавкового конденсатоотводчика Стимакс А32

	позиция	Материал	Схема
1	Корпус	Углеродистая сталь (WCB)
2	Поплавок	Нержавеющая сталь (SS304)
3	Механизм	Нержавеющая сталь (SS304)
4	Крышка	Углеродистая сталь (WCB)
5	Воздухоотводчик	Биметалл

Размеры поплавкового конденсатоотводчика Стимакс А32, (мм)

DN	L	Lo	H	W	h	M
80	570	495	538	335	135	287

D	D1	D2	B	f	n-d	Масса, (кг)
200	160	138	24	3	8–18	138

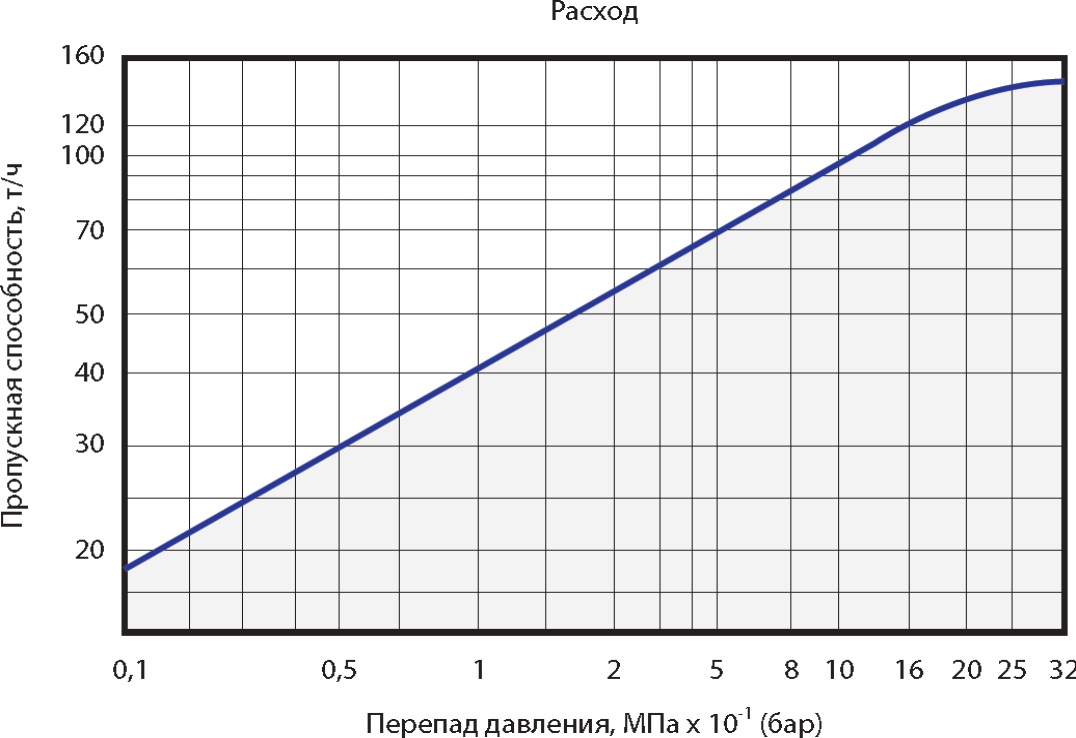

Расход (пропускная способность) поплавкового конденсатоотводчика Стимакс А32, (кг/ч)

Пример заказа

«Стимакс» A 32.32.080.Ф/Ф конденсатоотводчик поплавковый, стальной DN80 PN40 dP=32 бар Тмакс=400°С)
