Кран пробковый АДЛ BV21, из нержавеющей стали, DN15...200, PN16...100, фланцевый, под сварку, управление - рукоятка, редуктор, пневмо или электропривод

ОПИСАНИЕ ПРОБКОВЫХ КРАНОВ АДЛ BV21

АДЛ BV21  - это пробковые краны, которые разработаны и изготовлены для применения в различных областях и для работы с жидкостями, содержащими шлам и осадок,  а так же склонными к кристаллизации. Конструкция пробкового крана АДЛ BV21 такова, что в ней нет застойных зон для скапливания рабочей среды, что защищает её от последствий кристализации или слипания элементов рабочей среды. В пробковом кране BV21 легко произвести замену уплотнительной втулки при повреждении.

Используются в таких отраслях промышленности как:
•   угольная промышленность;
•   химическая промышленность;
•   пищевое и косметическое производство;
•   производство синтетических материалов и ПВХ;
•   целлюлозно-бумажная промышленность;
•   производство минеральных удобрений;
•   очистные сооружения;
•   атомная энергетика;
•   фармацевтика.

КОНСТРУКЦИЯ ПРОБКОВЫХ КРАНОВ АДЛ BV21

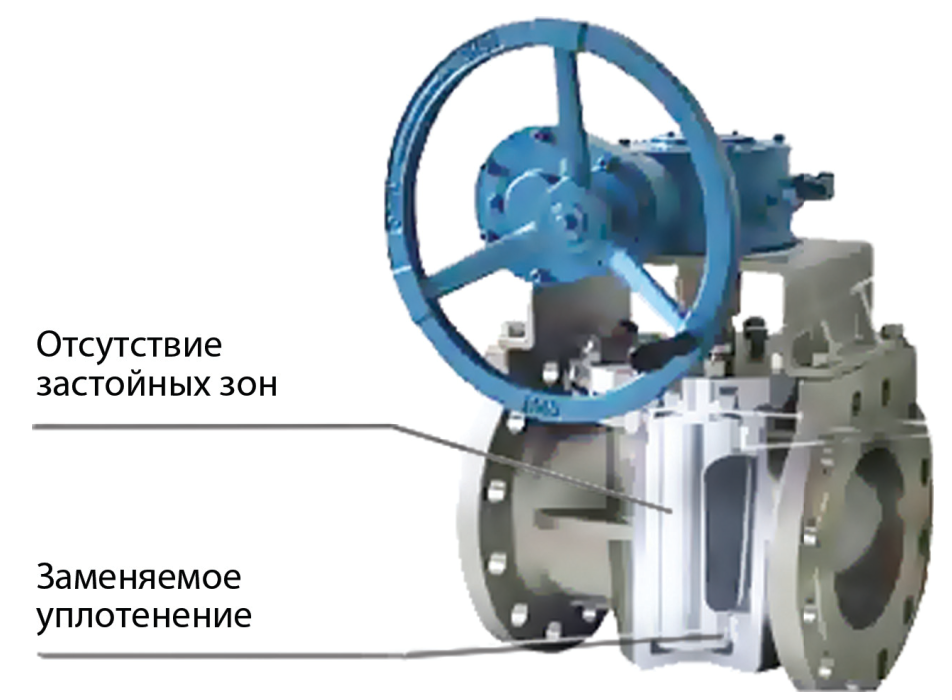

• Отсутствие застойных зон: в корпусе нет полостей, в которых рабочая среда могла бы скапливаться и мешать срабатыванию крана.
• Превосходная герметичность: фторопластовая втулка полностью закрывает пробку, обеспечивает большую уплотнительную поверхность по окружности. При открытии, закрытии или вращении обеспечивается надежное уплотнение.
• Технология прецизионной обработки корпуса: механическая обратботка деталей на станках с ЧПУ позволяет обеспечить точное соответствие размеров (меньшие допуски и отклонения), равномерность зазоров в сопряжении депалей (корпус/пробка).
• Форма пробки: пробка имеет форму конуса, что обеспечивает снижение крутящего  момента при открытии/закрытии крана.
• Сменная втулка: в отличии от других клапанов, уплотнительная втулка и уплотнительная прокладка могут быть легко заменены при повреждении.
• Система тройного уплотнения штока. Система тройного уплотнения обеспечивает нулевую утечку рабочей среды, в том числе пара. Первичное уплотнение обеспечивается втулкой, уплотнение настолько плотное, что утечка не может быть замечена даже без крышки клапана. Вторичное и третичное уплотнение (комплект верхнего уплотнения) обеспечивается треугольным кольцом из PTFE и мембраной. Кроме того, уплотнение настолько плотное, что не допускает протечек.
• Пожаробезопасная конструкция. Внешняя утечка предотвращается с помощью важных элементов конструкции:
•      Металлическая мембрана перекрывает вторичное уплотнение из PTFE,
•      Эластичное графитовое уплотнение крышки предотвращает возникновение утечки в месте соединения крышки.
• Антистатическая конструкция. Непрерывность электропроводности между всеми металлическими компонентами гарантирована.
• Ограничители хода.
• Кромка на отверстиях портов защищает PTFE втулку.
• Конфигурация формы потока обеспечивает минимальную турбулентность.
• Индикация направления потока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОБКОВЫХ КРАНОВ АДЛ BV21

* Подробнее о приводах смотрите в разделе "Электро и Пневмоприводы"

СПЕЦИФИКАЦИЯ ПРОБКОВЫХ КРАНОВ АДЛ BV21

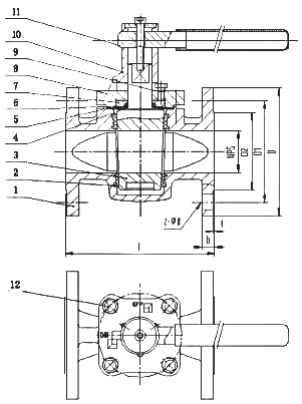

ГАБАРИТНЫЕ РАЗМЕРЫ ПРОБКОВЫХ КРАНОВ АДЛ BV21

СВАРНОЕ ПРИСОЕДИНЕНИЕ	ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

СВАРНОЕ ПРИСОЕДИНЕНИЕ
