Кран шаровой АДЛ BV17 из нержавеющей стали, полный проход, DN8...100, PN40/64, под приварку, с ISO-фланцем

Технические характеристики

Условный диаметр	8...100 мм
Условное давление	40/63 бар*
Рабочая температура	-60...+220 °С
Проходное сечение	Полный проход
Тип присоединения	под приварку
Управление	рукоятка, электропривод, пневмопривод

* - пар до 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны АДЛ BV17 c ISO-фланцем применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. Используются в пищевой промышленности, в том числе на ликеро-водочных, молочных, кондитерских, консервных и многих других производствах.
Благодаря ISO-фланцу на кран можно установить пневмо или электропривод, также возможна установка редуктора или концевых выключателей.
Шаровые краны BV17 c ISO-фланцем имеют полнопроходную 3-х составную конструкцию, позволяет проводить техническое обслуживание кранов, и замену уплотнений по шару и штоку.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Кран шаровой АДЛ BV17 из нержавеющей стали, полный проход, DN8...100, PN40/64, под приварку, с ISO-фланцем, управление - рукоятка, пневмопривод, электропривод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Шаровые краны АДЛ BV17 c ISO-фланцем применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. Используются в пищевой промышленности, в том числе на ликеро-водочных, молочных, кондитерских, консервных и многих других производствах. Благодаря ISO-фланцу на кран можно установить пневмо или электропривод, также возможна установка редуктора или концевых выключателей. Шаровой кран АДЛ BV17 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами. Шаровые краны BV17 c ISO-фланцем имеют полнопроходную 3-х составную конструкцию, позволяет проводить техническое обслуживание кранов, и замену уплотнений по шару и штоку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение	DN 8...100 мм
Условное давление	PN 40/63 бар
Рабочая температура	–60…+220 °С
Рабочее давление	Вода - до 40,0/63,0 бар Пар - до 8,0бар Спирты и масла - до 6,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE + 25% Графита
ISO-фланец	есть
Присоединение к трубопроводу	под приварку*
Управление	Рукоятка
Тип электропривода (Опция)	СМАРТГИР, HELI, АРХИМЕД
Тип пневмопривода (Опция)	СМАРТГИР, АРХИМЕД, CAMOZZI

* - необходимо перед установкой предварительно разобрать кран, чтобы не перегреть уплотнения.

Диаметр	DN 15-50	DN 65-100
Максимальное давление	63 бар	40 бар

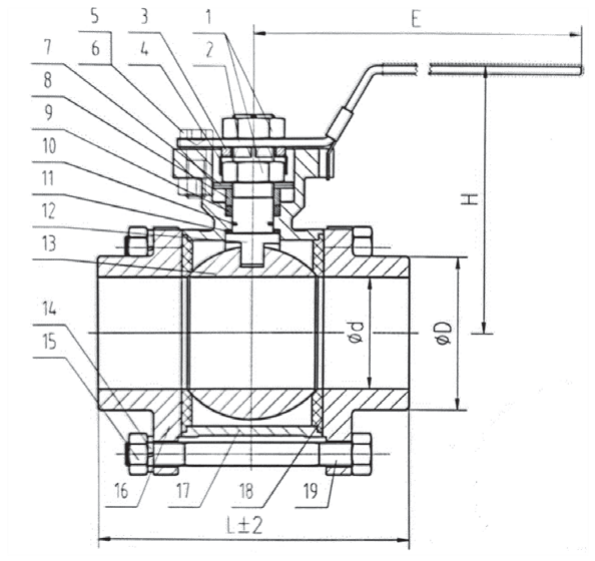

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

№	Деталь	Материал	Схема
1	Гайка	08Х18Н10 (304)
2	Рукоятка	08Х18Н10 (304)+ ПВХ
3	Шайба	08Х18Н10 (304)
4	Упор	08Х18Н10 (304)
5	Стопорный Винт	08Х18Н10 (304)
6	Гайка	08Х18Н10 (304)
7	Тарельчатая пружина	08Х18Н10 (304)
8	Прижим	08Х18Н10 (304)
9	Сальник	PTFE
10	Центрирующее кольцо	Витон (FKM)
11	Уплотнение штока	PTFE
12	Шток	03X17H14М3 (316)
13	Шар	03X17H14М3 (316)
14	Гровер	08Х18Н10 (304)
15	Болт	08Х18Н10 (304)
16	Патрубок	03X17H14М3 (CF8M)
17	Корпус	03X17H14М3 (CF8M)
18	Седло	PTFE+25% Графита (PTFE/RPTFE)*
19	Болт	08Х18Н10 (304)

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Артикул	DN	Размеры						Масса, (кг)	Крутящий момент Нм
С/С		d	H	L	E	ISO	S
BL09B661759	8	12	70	64	125	F03/F04	9	0,6	6
BL09B661760	10	12	70	64	125	F03/F04	9	0,6	6
BL09B661761	15	15	70	75	125	F03/F04	9	0,8	6
BL09B661762	20	20	70	80	125	F03/F04	9	0,9	10
BL09B661763	25	25	85	90	155	F05/F07	11	1,3	19
BL09B661764	32	32	90	110	155	F05/F07	11	2	22
BL09B661765	40	38	110	120	185	F05/F07	14	3	37
BL09B661766	50	49	125	140	185	F05/F07	14	4	50
BL09B661767	65	65	140	185	260	F07/F10	17	8,5	75
BL09B661768	80	80	155	205	260	F07/F10	17	12	110
BL09B661769	100	100	185	240	300	F07/F10	22	18,6	150

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ М3/Ч ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

DN	8	10	15	20	25	32
Kvs	6,1	9,6	18	38	60	105
DN	40	50	65	80	100	-
Kvs	170	255	480	910	1500	-

УСТАНОВКА ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ПОД ПРИВАРКУ

При монтаже BV17 с присоединением — сварное, необходимо перед сваркой предварительно разобрать кран, а после приварки патрубков к трубопроводу, произвести сборку.
