Кран шаровой АДЛ BV17, нержавеющая сталь, полный проход, DN 8...100, PN40/63, внутренняя резьба, рукоятка

Кран шаровой АДЛ BV17, нержавеющая сталь, полный проход, DN 8...100, PN40/63, внутренняя резьба, рукоятка

Технические характеристики
Условный диаметр 8...100 мм
Условное давление 40/63 бар*
Рабочая температура -60...+220 °С
Проходное сечение Полный проход
Тип присоединения внутренняя резьба
Управление рукоятка

* - пар макс 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны АДЛ BV17 применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. Используются в пищевой промышленности, в том числе на ликеро-водочных, молочных, кондитерских, консервных и многих других производствах. Краны АДЛ BV17 имеют полнопроходную 3-х составную конструкцию, что позволяет проводить техническое обслуживание кранов и замену уплотнений по мере их износа. Краны имеют полнопроходную конструкцию. Управление - рукоятка с стопорным кольцом

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Кран шаровой АДЛ BV17, нержавеющая сталь, полный проход, DN 8...100, PN40/63, внутренняя резьба, рукоятка



ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Шаровые краны АДЛ BV17 применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. Используются в пищевой промышленности, в том числе на ликеро-водочных, молочных, кондитерских, консервных и многих других производствах. Краны АДЛ BV17 имеют полнопроходную 3-х составную конструкцию, что позволяет проводить техническое обслуживание кранов и замену уплотнений по мере их износа. Краны имеют полнопроходную конструкцию. Управление - рукоятка с стопорным кольцом



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение DN 8...100 мм
Условное давление PN 40/63 бар
Рабочая температура –60…+220 °С
Рабочее давление
Вода - до 40,0/63,0 бар
Пар - до 8,0бар
Спирты и масла - до 6,0бар
Проходное сечение Полный проход
Класс герметичности А
Седловое уплотнение PTFE + 25% Графита
ISO-фланец нет
Присоединение к трубопроводу внутренняя резьба
Управление Рукоятка

Диаметр DN 15-50 DN 65-100
Максимальное давление
63 бар
 40 бар



СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

№ Детали Материал
1 Гайка 08Х18Н10 (304)
2 Гровер 08Х18Н10 (304)
3 Рукоятка 08Х18Н10 (304)+ ПВХ
4 Прижим 08Х18Н10 (304)
5 Сальник PTFE
6 Уплотнение штока PTFE
7 Шток 03X17H14М3 (316)
8 Болт 08Х18Н10 (304)
9 Гровер 08Х18Н10 (304)
10 Гайка 08Х18Н10 (304)
11 Патрубок 03X17H14М3 (CF8M)
12 Седло PTFE+25% Графита (PTFE/RPTFE)*
13 Корпус 03X17H14М3 (CF8M)
14 Шар 03X17H14М3 (316)



МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

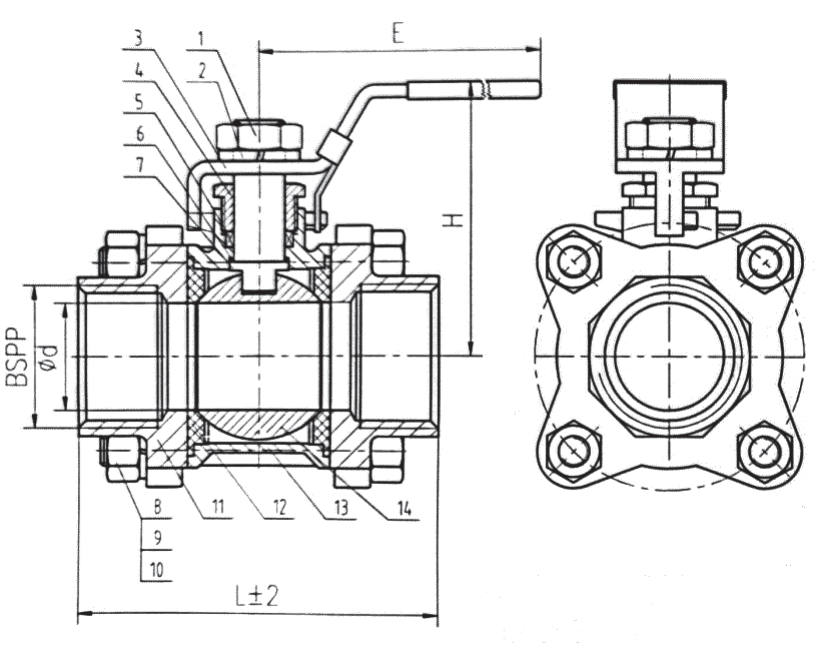

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ



Артикул DN Размеры Масса, (кг)
Р/Р d H L E
BL09A661584 8 8 45 62 95 0,6
BL09A661585 10 10 45 62 95 0,6
BL09A661586 15 15 55 75 105 0,8
BL09A661587 20 20 65 80 120 0,9
BL09A661590 25 25 70 90 140 1,3
BL09A661591 32 32 80 110 145 2
BL09A661592 40 38 90 120 160 3
BL09A661593 50 49 100 140 175 4
BL09A661595 65 65 125 185 220 8,5
BL09A661596 80 80 135 205 235 11
BL09A661597 100 100 180 240 325 18,6



ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ"  ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ





КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ М3/Ч  ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

DN
8
10
15
20
25
32
Kvs
6,1
9,6
18
38
60
105
DN
40
50
65
80
100
-
Kvs
170
255
480
910
1500
-
