Шаровой кран АДЛ BV18, фланцевый, DN15...200, PN16/40, хладостойкая углеродистая сталь, полный проход

Технические характеристики

Условный диаметр	15...200 мм
Условное давление	16/40* бар
Рабочая температура	-40...+220°С
Тип присоединения	фланцевое
Тип управления	рукоятка, электропривод, пневмопривод

* Пар - 8 бар, сжатый воздух - 6 бар

Применение

Шаровые краны АДЛ BV18 из хладостойкой стали предназначены для применения в условиях низких температур окружающего воздуха.Могут использоваться на таких средах, как светлые нефтепродукты, пар, конденсат, вода, инертные газы, сжатый воздух, а так же на других средах, не являющимися агрессивными по отношению к материалам шарового крана.
Шаровые краны BV18 с фланцевым присоединением имеют полнопроходную составную конструкцию, что позволяет проводить техническое обслуживание кранов, увеличивая срок службы. Данные краны имеют строительную длину согласно стандарту EN 558-2, что позволяет использовать их на замену
кранов импортного производства. Имеется ISO-фланец для установки электро- и пневмоприводов. Поставляются запасные уплотнения для штока и шара.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Шаровой кран, АДЛ BV18, фланцевый, DN15...200, PN16/40, углеродистая сталь хладостойкая, полный проход, управление - рукоятка, редуктор, а так же электро или пневмопривод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ ХЛАДОСТОЙКОЙ УГЛЕРОДИСТОЙ СТАЛИ

Шаровые краны АДЛ BV18 из хладостойкой стали предназначены для применения в условиях низких температур окружающего воздуха.Могут использоваться на таких средах, как светлые нефтепродукты, пар, конденсат, вода, инертные газы, сжатый воздух, а так же на других средах, не являющимися агрессивными по отношению к материалам шарового крана.
Шаровые краны BV18 с фланцевым присоединением имеют полнопроходную составную конструкцию, что позволяет проводить техническое обслуживание кранов, увеличивая срок службы. Данные краны имеют строительную длину согласно стандарту EN 558-2, что позволяет использовать их на замену кранов импортного производства. Шаровой кран АДЛ BV18 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ ХЛАДОСТОЙКОЙ УГЛЕРОДИСТОЙ СТАЛИ

Присоединение	DN 15...200 мм
Условное давление	PN 16/40 бар
Рабочая температура	–40…+200 °С
Рабочее давление	DN15...100 - 40,0бар DN100...200 - 16,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE
ISO-фланец	есть
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Рукоятка
Тип электропривода (Опция)	СМАРТГИР, HELI, АРХИМЕД
Тип пневмопривода (Опция)	СМАРТГИР, АРХИМЕД, CAMOZZI

* Подробнее о приводах смотрите в разделе "Электро и Пневмоприводы"

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ ХЛАДОСТОЙКОЙ УГЛЕРОДИСТОЙ СТАЛИ

Позиция	Материал
1. Корпус	Углеродистая сталь 20ЛГ ГОСТ 21357-87
2. Корпус отв.часть	Углеродистая сталь 20ЛГ ГОСТ 21357-87
3. Шар	Нерж.сталь 201 - 12Х15Г9НД
4. Седло	PTFE
5. Уплотение корпуса	PTFE
6. Упорная шайба	PTFE
7. Уплотн. Кольцо	VITON
8. Набивка	PTFE
9. Шток	Нерж.сталь 201 - 12Х15Г9НД
10. Сальник	Нерж.сталь 316
11. Тарельчатая шайба	Нерж.сталь 301
12. Гайка	Нерж.сталь 304
13. Рукоятка	Углеродистая сталь 20ЛГ ГОСТ 21357-87
14. Шпилька	Нерж.сталь
15. Гайка	Нерж.сталь 201 - 12Х15Г9НД

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ ХЛАДОСТОЙКОЙ УГЛЕРОДИСТОЙ СТАЛИ

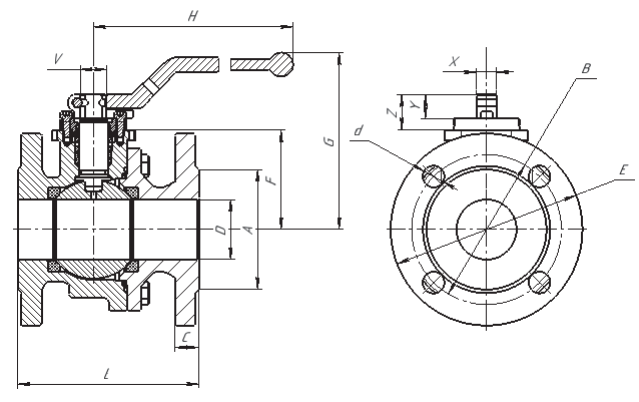

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ ХЛАДОСТОЙКОЙ УГЛЕРОДИСТОЙ СТАЛИ

ГАБАРИТНЫЕ РАЗМЕРЫ ДЛЯ PN40

Артикул	DN	D	L	E	A	B	C	F	H	G	V	X	Y	Z	n x d
BL02B686048	15	15	115	95	45	65	16	52	185	100	14	11	13	15	4 x14
BL02B687733	20	20	120	105	54	75	18	52	185	102	14	11	13	15	4 x14
BL02B648981	25	25	125	115	68	85	18	60	185	114	18	14	17	20	4 x14
BL02B686049	32	32	130	140	75	100	18	63	185	115	18	14	17	20	4 x18
BL02B662014	40	40	140	150	86	110	18	75	288	143	22	17	20	30	4 x18
BL02B662015	50	50	150	160	100	125	20	83	293	147	22	17	20	30	4 x18
BL02B686050	65	65	170	185	120	145	22	96	293	165	22	17	20	30	8 x18
BL02B686051	80	80	180	200	133	160	24	113	470	187	28	22	22	40	8 x18
BL02B690175	100	100	190	235	160	190	24	127	470	220	28	22	23	40	8 x22

ГАБАРИТНЫЕ РАЗМЕРЫ ДЛЯ PN16

Артикул	DN	D	L	E	A	B	C	F	H	G	V	X	Y	Z	n x d
BL02B686052	100	100	190	220	158	180	20	128	470	220	28	22	23	40	8 x18
BL02B686053	125	125	325	250	184	210	22	158	760	267	36	27	35	50	8 x18
BL02B686054	150	150	350	285	212	240	22	175	760	284	36	27	35	50	8 x22
BL02B686055	200	200	400	340	270	295	30	245	-	-	48	36	48	63	12 x22

ПРИМЕР ЗАКАЗА

BV18.05.040.40.Ф/Ф — Кран шаровой серии BV18, корпус из угл.ст. 20ГЛ, полнопроходный DN40 PN40, ф/ф, ISO-фланец, рукоятка
