Кран шаровой АДЛ BV20, уплотнение метал-по-металу, из углеродистой или нержавеющей стали, DN15...200, PN16/40, фланцевый

Технические характеристики

Условный диаметр	15...200 мм
Условное давление	16/40 бар
Рабочая температра	-29....+429°С
Проходное сечение	Полный проход
Тип присоединения	Фланцевое
Тип управления	Рукоятка, редуктор, электропривод, пневмопривод

Применение

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Кран шаровой АДЛ BV20, уплотнение метал-по-металу, из углеродистой или нержавеющей стали, DN15...200, PN16/40, фланцевый, управление - рукоятка, редуктор, пневмо или электропривод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV20

Шаровые краны АДЛ BV20 с уплотнением металл по металлу применяются в качестве запорной арматуры на трубопроводах, транспортирующих высокотемпературные среды или среды с твердыми частицами, которые могут повредить мягкие седла. В зависимости от рабочей температуры, уплотнение по штоку может быть как из элестомеров, так и из графита. Шаровые краны BV20 с паровой рубащкой в качестве опции применяются так же для транспортировки сред с высокой вязкостью - такие как битум или жидкая сера. Шаровой кран АДЛ BV20 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV20

Присоединение	DN 15...200 мм
Условное давление	PN 16/40 бар*
Рабочая температура	–29…+250/429°С**
Рабочее давление	DN15...200 - 16/40,0бар*
Проходное сечение	Полный проход
Класс герметичности	В
Седловое уплотнение	Метал по металу
ISO-фланец	есть
Присоединение к трубопроводу	Фланцевое
Управление	Рукоятка
Тип электропривода (Опция)	СМАРТГИР, HELI, АРХИМЕД***
Тип пневмопривода (Опция)	СМАРТГИР, АРХИМЕД, CAMOZZI***
ОПЦИИ	Исполнения на высокие давления Паровая рубашка Специсполнения

* - стандартное PN16. Остальные исполнения по запросу

** - зависит от типа уплотнения по штоку

*** Подробнее о приводах смотрите в разделе "Электро и Пневмоприводы"

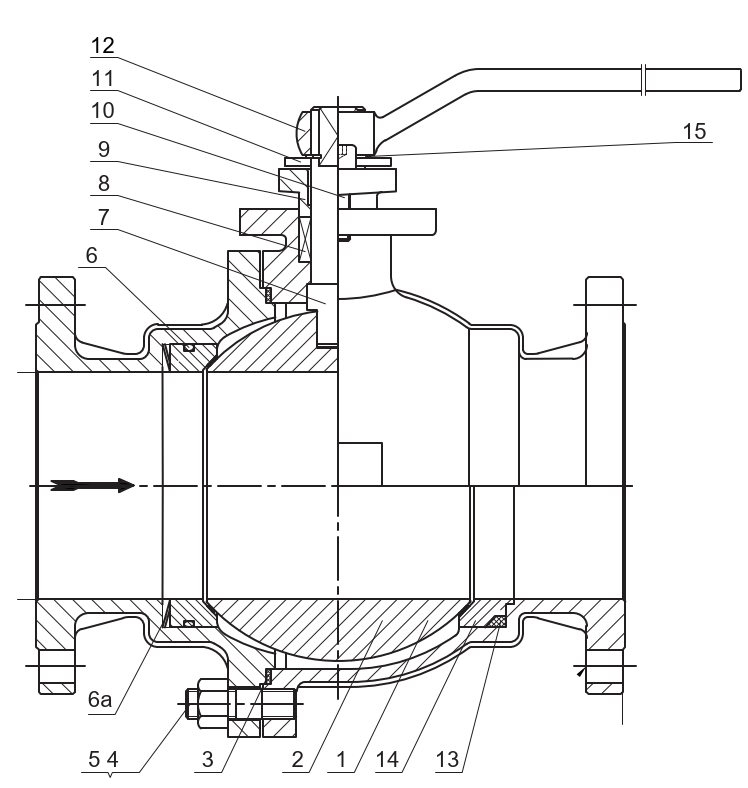

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV20

1	Корпус	ст.20Л (WCB)/03X17H14М3 (CF8M)*	Схема
2	Шар	08Х18Н10 (304)/03X17H14М3 (316)*
3	Уплотнение	SS+графит
4	Шпилька	08Х18Н10 (304)
5	Гайка	08Х18Н10 (304)
6а	Пружина	17-7PH
6	Уплотнительное кольцо	FKM
7	Шток	08Х18Н10 (304)/03X17H14М3 (316)
8	Сальник	графит
9	Крышка	WCB/CF8
10	Винт	08Х18Н10 (304)
11	Площадка под привод	08Х18Н10 (304)
12	Ручка	A3
13	Седловое кольцо	графит
14	Седло	08Х18Н10 (304)/03X17H14М3 (316)
15	Стопорное кольцо вала	08Х18Н10 (304)

* - другие материалы по запросу

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV20

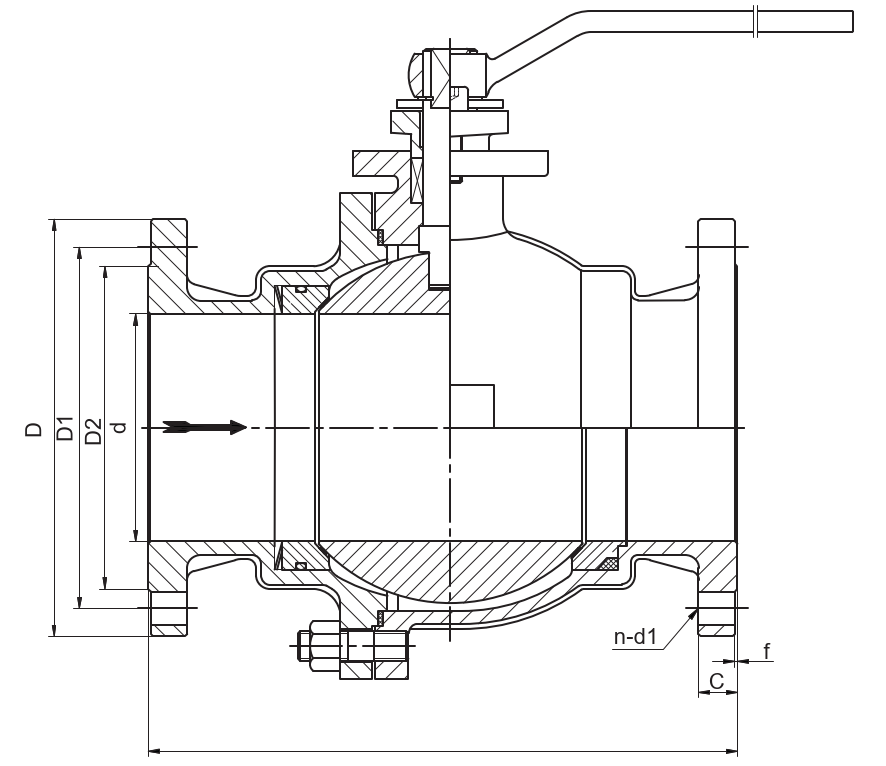

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV20

DN	d	L	C	f	D	D1	D2	n-d1	ISO5211
15	15	130	16	2	95	65	45	4-14	F04
20	20	130	18	2	105	75	58	4-14	F04
25	25	140	18	2	115	85	68	4-14	F05
32	32	165	18	2	140	100	78	4-18	F05
40	40	165	18	2	150	110	88	4-18	F07
50	50	203	18	2	165	125	102	4-18	F07
65	65	222	18	2	185	145	122	8-18	F10
80	80	241	20	2	200	160	138	8-18	F10
100	100	305	20	2	220	180	158	8-18	F10
125	125	356	22	2	250	210	188	8-18	F12
150	150	394	22	2	285	240	212	8-22	F12
200	200	457	24	2	340	295	268	8-22	F14

* Габартиные размеры могут отличается в зависимости от исполнения крана. Каждый кран подбирается индивидуально по рабочим параметрам заказчика.
Предоставляется чертеж вместе с коммерческим предложением.
