Кран шаровой АДЛ BV3, трехходовой, из углеродистой или нержавеющей стали, DN15...200, PN16, фланцевый, полный проход

Кран шаровой АДЛ BV3, трехходовой, из углеродистой или нержавеющей стали, DN15...200, PN16, фланцевый, полный проход

Технические характеристики
Условный диаметр 10...200 мм
Условное давление 16 бар
Рабочая температра -30....+200 °С
Проходное сечение Полный проход
Тип присоединения Фланцевое
Тип управления Рукоятка, редуктор, электропривод, пневмопривод
Применение

Шаровой кран АДЛ BV3 - это трехходовой шаровой кран в фланцевом исполнении. Предназанчен для использования в системах водоснабжения, химической, нефтехимической, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленности, в паровых и пароконденсатных системах. Шаровой кран BV3 имеет полнопроходную конструкцию, а шаровая пробка имееет как Т образную конфигурацию, так и L - образную.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Кран шаровой АДЛ BV3, трехходовой, из углеродистой или нержавеющей стали, DN15...200, PN16, фланцевый, полный проход, управление - рукоятка, редуктор, пневмо или электропривод



ОПИСАНИЕ ТРЕХХОДОВЫХ ШАРОВЫХ КРАНОВ АДЛ BV3, ФЛАНЦЕВЫХ

Шаровой кран АДЛ BV3 - это трехходовой шаровой кран в фланцевом исполнении. Предназанчен для использования в системах водоснабжения, химической, нефтехимической, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленности, в паровых и пароконденсатных системах. Шаровой кран BV3 имеет полнопроходную конструкцию, а шаровая пробка имееет как Т образную конфигурацию, так и L - образную.  Шаровой кран АДЛ BV3 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРЕХХОДОВЫХ ШАРОВЫХ КРАНОВ АДЛ BV3, ФЛАНЦЕВЫХ

Присоединение DN 15...200 мм
Условное давление PN 16/40 бар*
Рабочая температура –30…+200°С**
Проходное сечение Полный проход
Направление потока среды
Т-образный порт
L-образный порт
Класс герметичности А
Седловое уплотнение PTFE
ISO-фланец есть
Присоединение к трубопроводу Фланцевое
Управление Рукоятка
Тип электропривода (Опция) СМАРТГИР, HELI, АРХИМЕД***
Тип пневмопривода (Опция) СМАРТГИР, АРХИМЕД, CAMOZZI***
ОПЦИИ
Исполнения на высокие давления
Специсполнения

* - стандартное PN16. Остальные исполнения по запросу

** - зависит от типа уплотнения по штоку

*** Подробнее о приводах смотрите в разделе "Электро и Пневмоприводы"

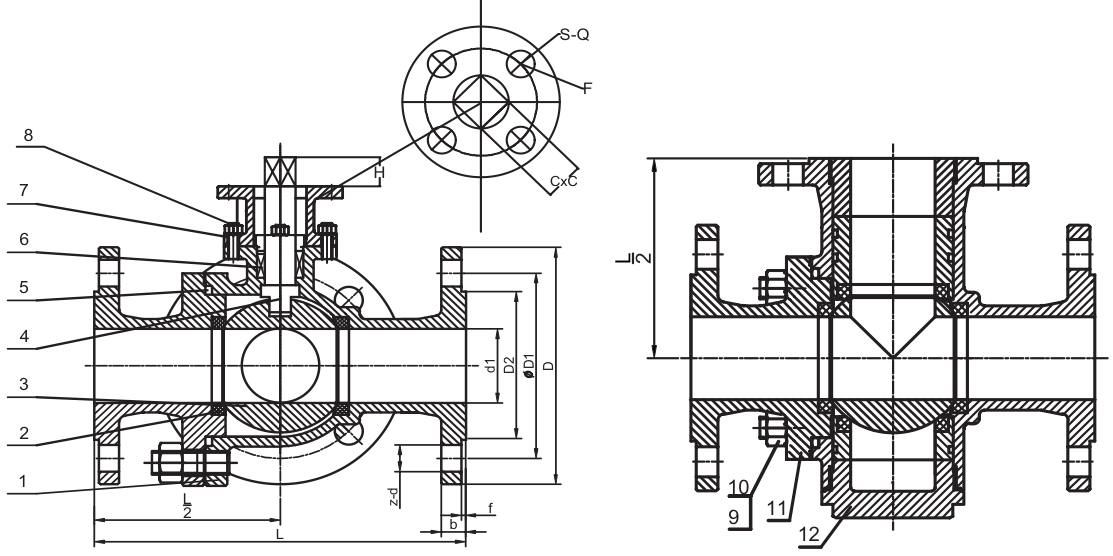

СПЕЦИФИКАЦИЯ ТРЕХХОДОВЫХ ШАРОВЫХ КРАНОВ АДЛ BV3, ФЛАНЦЕВЫХ

№ Деталь   Материал
1 Корпус ст.20Л (WCB) 08X18H10 (CF8) 03X17H14М3 (CF8M)
2 Седло PTFE + 25% графита
3 Шар 08Х18Н10 (304) 03Х17Н14М3 (316)
4 Шток 08Х18Н10 (304) 03Х17Н14М3 (316)
5 Прокладка PTFE
6 Уплотнение по штоку PTFE
7 ISO фланец ст.20Л (WCB)
8 Болт 08Х18Н10 (304)
9 Гайка 08Х18Н10 (304)
10 Болт 08Х18Н10 (304)
11 Крышка
корпуса		 ст.20Л (WCB) 08X18H10 (CF8) 03Х17H14М3(CF8M)
12 Заглушка ст.20Л (WCB) 08X18H10 (CF8) 03X17H14М3 (CF8M)



МАРКИРОВКА ТРЕХХОДОВЫХ ШАРОВЫХ КРАНОВ АДЛ BV3, ФЛАНЦЕВЫХ



ГАБАРИТНЫЕ РАЗМЕРЫ ТРЕХХОДОВЫХ ШАРОВЫХ КРАНОВ АДЛ BV3, ФЛАНЦЕВЫХ

DN L d1 D D1 D2 b f z-d H F S-M CxC
15 150 15 95 65 45 16 2 4-14 10 50 4-M6 11x11
20 160 20 105 75 58 16 2 4-14 10 50 4-M6 11x11
25 180 25 115 85 68 18 2 4-14 12 50 4-M6 11x11
32 200 32 140 100 78 18 2 4-18 12 50 4-M6 11x11
40 220 39 150 110 88 18 2 4-18 18 70 4-M8 17x17
50 240 49 165 125 102 20 2 4-18 18 70 4-M8 17x17
65 260 65 185 145 122 20 2 8-18 20 102 4-M10 22x22
80 280 79 200 160 135 20 2 8-18 20 102 4-M10 22x22
100 320 99 220 180 158 20 2 8-18 22 102 4-M10 22x22
125 360 124 250 210 188 22 2 8-18 25 140 4-M16 36x36
150* 440 148 285 240 212 23 2 8-22 32 140 4-M16 36x36
200* 550 196 340 295 268 24 2 8-22 36 165 4-M18 46x46

* Типоразмер до DN 150  — управление - рукоятка .

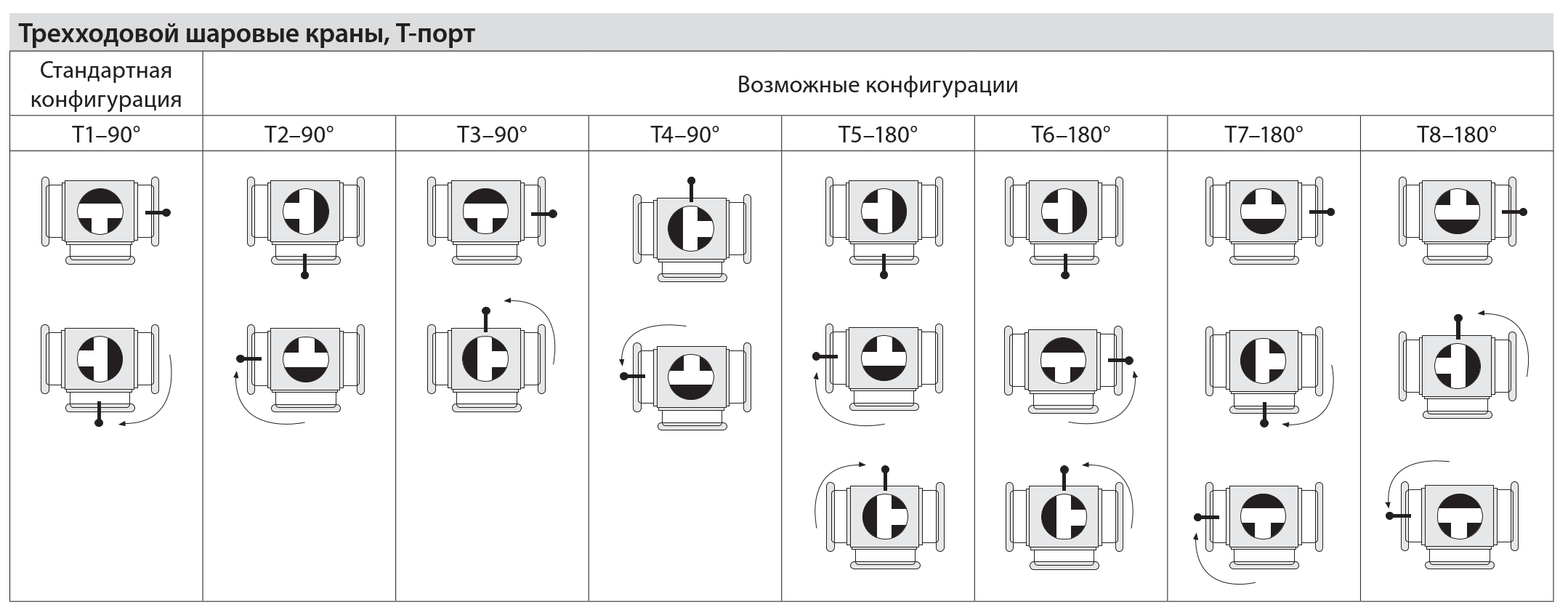

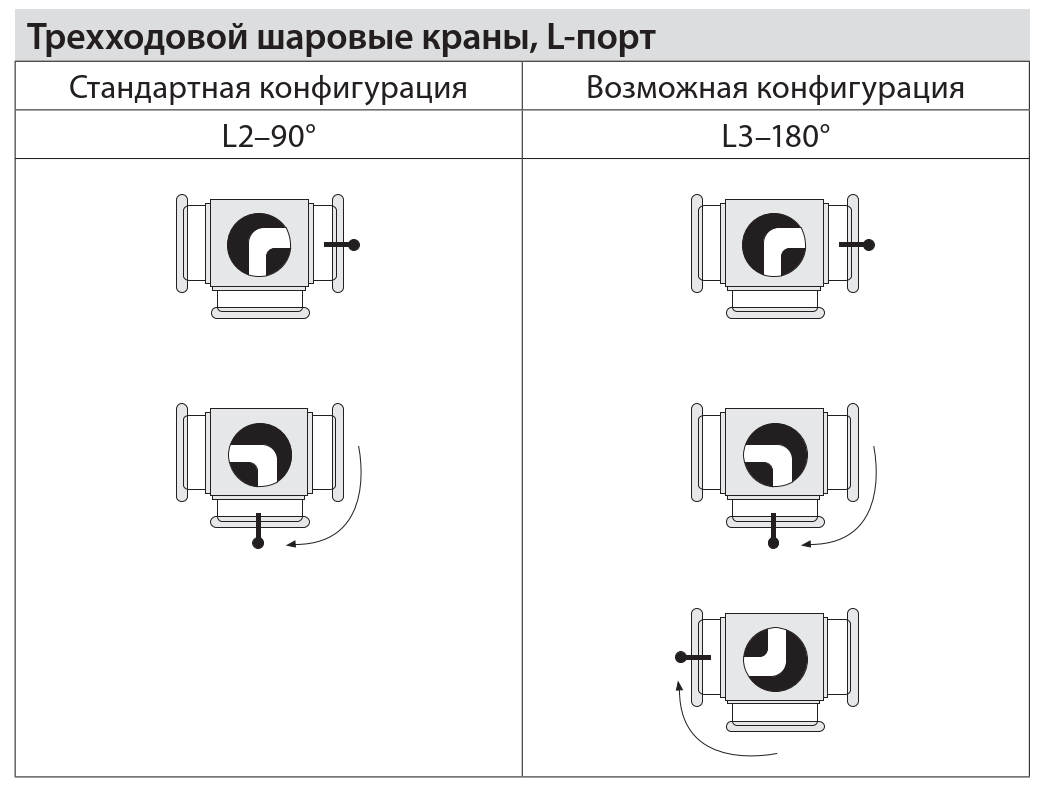

ВОЗМОЖНЫЕ КОНФИГУРАЦИИ ТРЕХХОДОВЫХ ШАРОВЫХ КРАНОВ АДЛ BV3, ФЛАНЦЕВЫХ
