Кран шаровой регулирующий, балансировочный, АДЛ БИВАЛ КШР для теплоснабжения , DN 50-150, PN 16/25 бар, фланцевый/сварной, управление -  рукоятка

ОПИСАНИЕ ШАРОВОГО КРАНА БАЛАНСИРОВОЧНОГО АДЛ БИВАЛ КШР

Краны шаровые регулирующие БИВАЛ КШР объединяют в себе функции балансировочного крана и запорного шарового крана для систем тепло- и хладоснабжения.
По заказу КШР «Бивал» могут быть выполнены в хладостойком исполнении. Балансировочные шаровые краны БИВАЛ КШР предназначены для для перекрытия потока рабочей среды, так и для её балансировки. Специальная конструкция шаровой пробки и наличие портов для подкючения расходомера позволяют точно отбалансировать систему.

КШР «Бивал» соединяют в себе три различных функции:
1. Балансировка
2. Отпирание / запирание потока как шаровой кран
3. Измерение давления в системе, перепада давления на кране и расхода

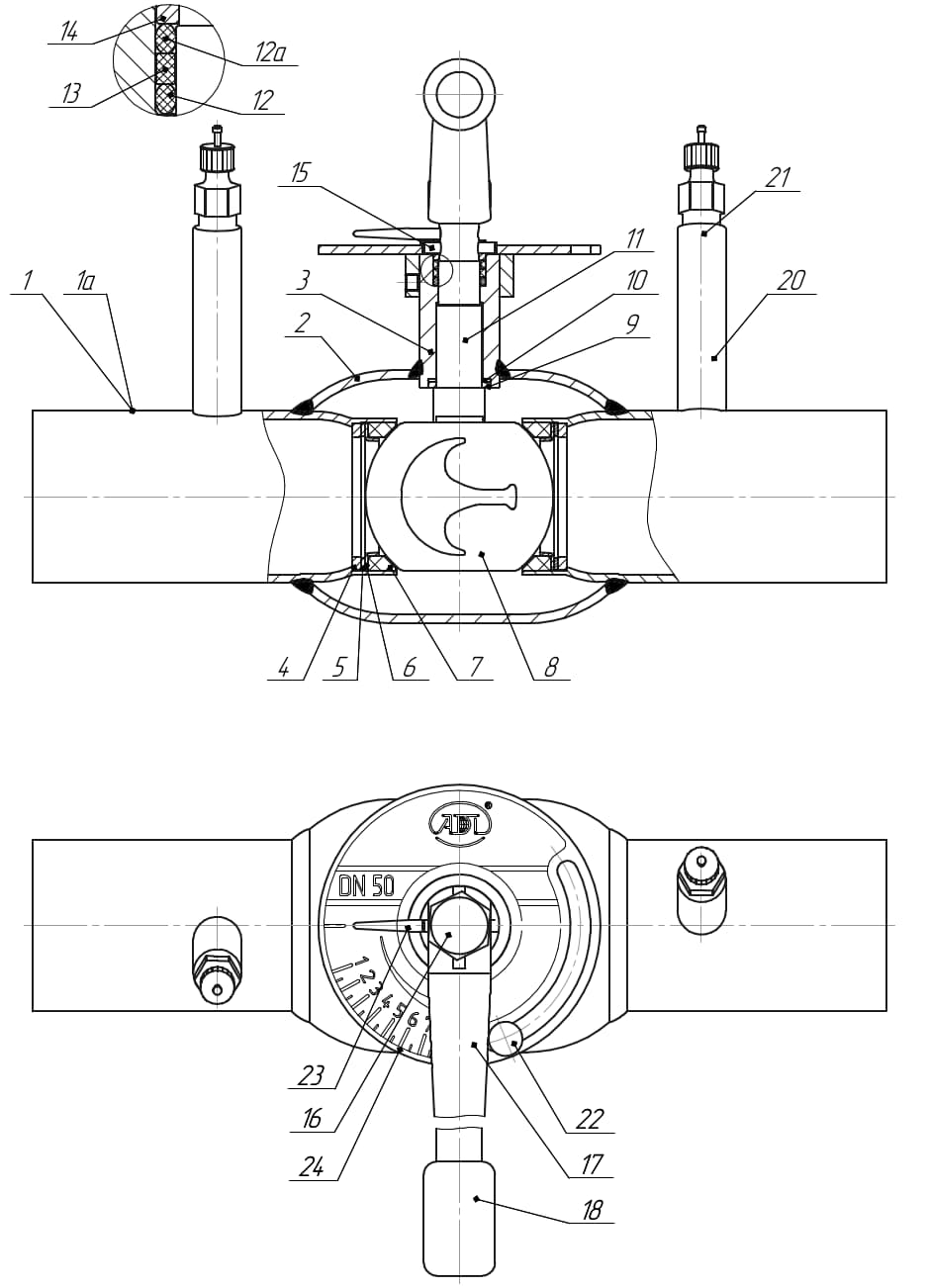

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА БАЛАНСИРОВОЧНОГО АДЛ БИВАЛ КШР

№ П/П	Наименование части крана	Материал
1	Патрубки под приварку	Углеродистая сталь, нержавеющая сталь
1а	Фланец
2	Корпус
3	Корпус штока
4	Кольцо горловое	Углеродистая сталь
5	Пружина тарельчатая
6	Кольцо опорное	Нержавеющая сталь
7	Уплотнение седловое	Фторопласт
8	Шар	Нержавеющая сталь
9	Шайба штока	Углеродистая сталь, нержавеющая сталь
10	Шайба фрикционная	Фторопласт
11	Шток	Нержавеющая сталь
12	Кольцевое уплотнение	Уплотнитель резиновый
12а	Кольцевое уплотнение
13	Подкладка для кольца	Фторопласт
14	Кольцо прокладочное	Нержавеющая сталь
15	Штифт	Углеродистая сталь
16	Гайка колпачковая
17	Рукоятка
18	Ухватка	Полипропилен
19	Подшипник скольжения	Нержавеющая сталь
20	Патрубок отводной	Углеродистая сталь
21	Порт измерительный	Латунь
22	Скоба	Нержавеющая сталь
23	Указатель	Углеродистая сталь
24	Шкала

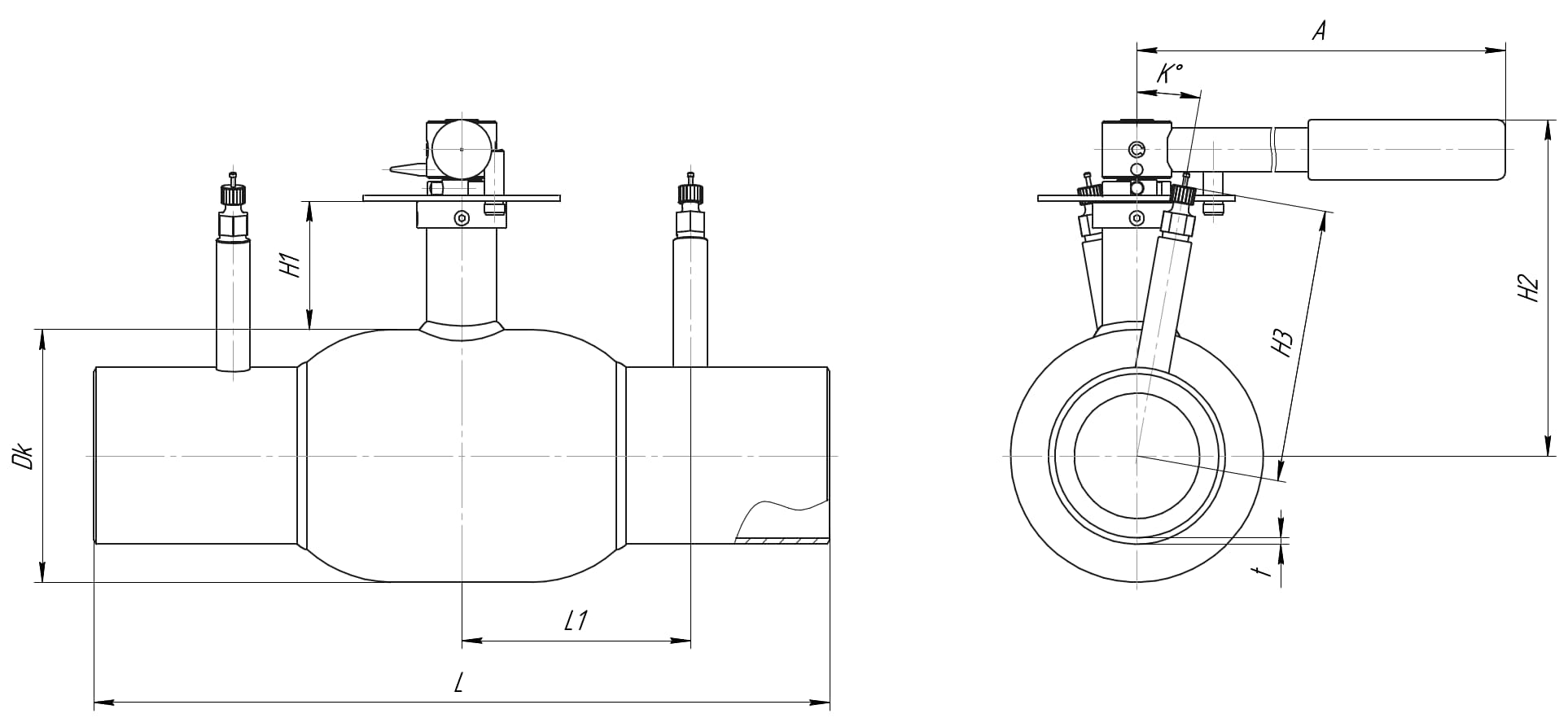

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА БАЛАНСИРОВОЧНОГО АДЛ БИВАЛ КШР, СВАРНОЕ ПРИСОЕДИНЕНИЕ

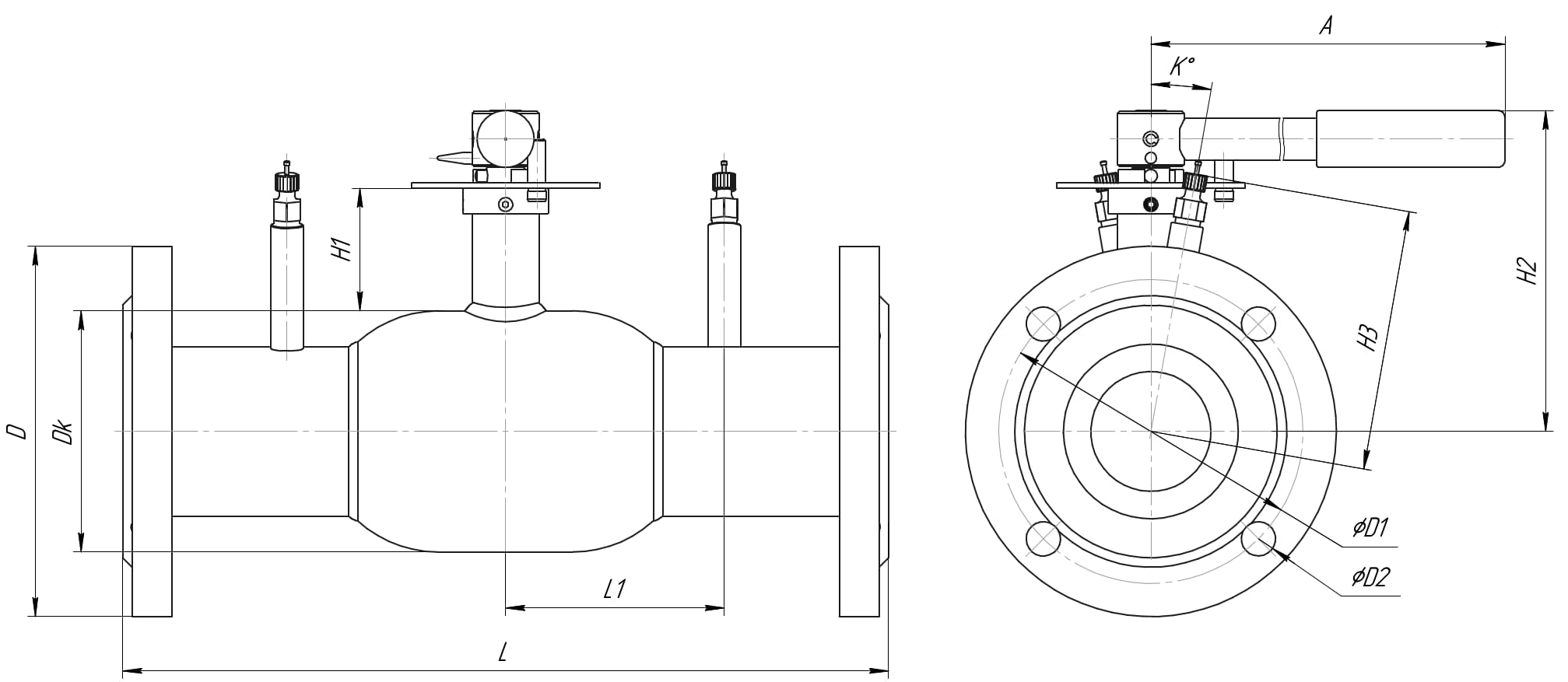

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА БАЛАНСИРОВОЧНОГО АДЛ БИВАЛ КШР, ФЛАНЦЕВОЕ ПРИСОЕДИНЕНИЕ

МАРКИРОВКА ШАРОВОГО КРАНА БАЛАНСИРОВОЧНОГО АДЛ БИВАЛ КШР

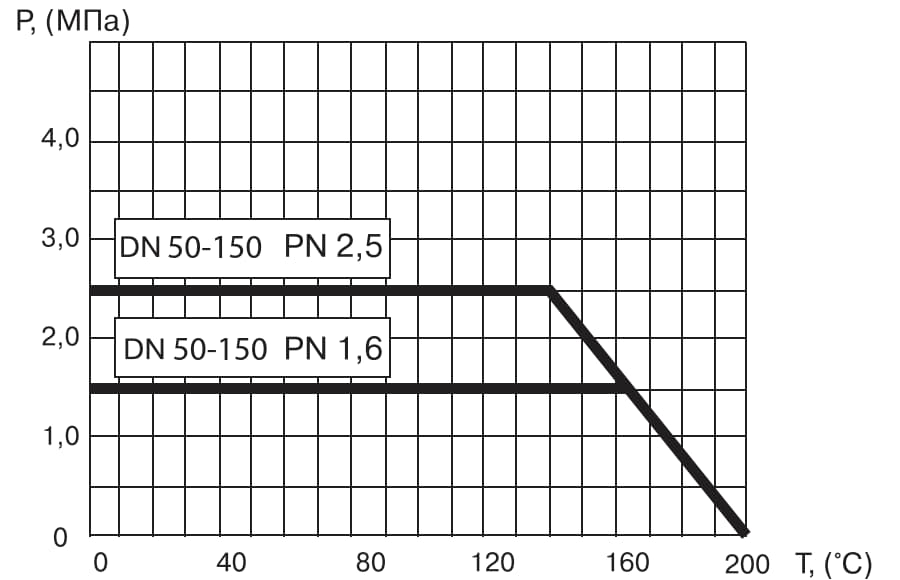

ЗАВИСИМОСТЬ ДАВЛЕНИЕ-ТЕМПЕРАТУРА ШАРОВОГО КРАНА БАЛАНСИРОВОЧНОГО АДЛ БИВАЛ КШР
