Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 10, DN 15-150, PN 16/25/40 бар, стандартный проход, фланцевый

Технические характеристики

Условный диаметр	15...150 мм

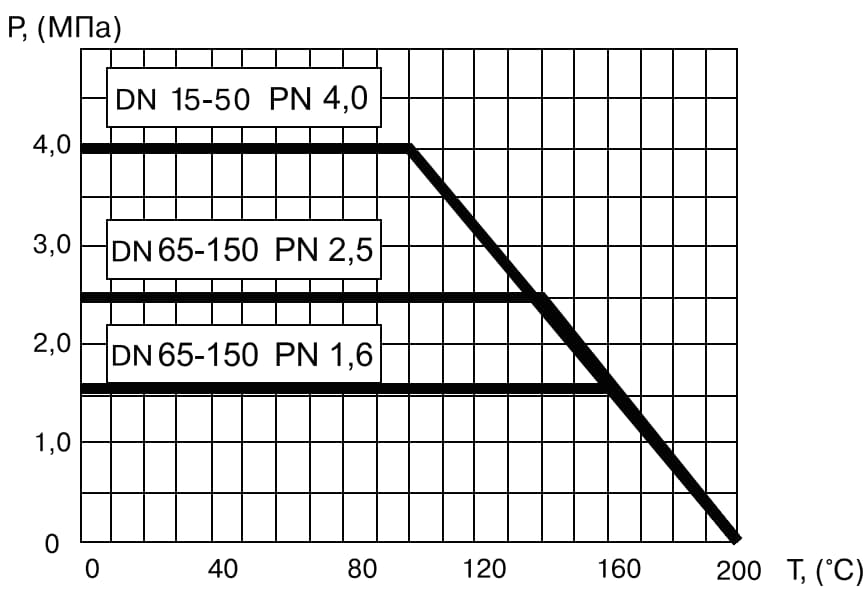

Условное давление	16...40 бар
Рабочая температура	-40...+200 °С
Проходное сечение	Стандартный проход
Тип присоединения	фланцевый
Управление	рукоятка

Применение

КШТ БИВАЛ 10-ой серии от компании АДЛ - Это бюджетная версия стальных шаровых кранов, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Стандартный проход. бюджетную версию отличает шаровая пробка из более простой нержавеющей стали и отсутствию возможности установить электро или пневмопривод.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
CM02H573309	КШТ 10.15.40 Ф/Ф	15	1401.88 ₽	уточняйте
CM02H573310	КШТ 10.20.40 Ф/Ф	20	1731.27 ₽	уточняйте
CM02H573311	КШТ 10.25.40 Ф/Ф	25	1911.10 ₽	уточняйте
CM02H573312	КШТ 10.32.40 Ф/Ф	32	2296.46 ₽	уточняйте
CM02H573313	КШТ 10.40.40 Ф/Ф	40	2738.54 ₽	уточняйте
CM02H573314	КШТ 10.50.40 Ф/Ф	50	3101.50 ₽	уточняйте
CM02H573315	КШТ 10.65.16 Ф/Ф NEW Lстр = 200мм	65	4089.45 ₽	уточняйте
CM02H580369	КШТ 10.65.25 Ф/Ф	65	5855.23 ₽	уточняйте
CM02H573316	КШТ 10.80.16 Ф/Ф NEW Lстр=210мм	80	5466.27 ₽	уточняйте
CM02H580370	КШТ 10.80.25 Ф/Ф	80	6702.76 ₽	уточняйте
CM02H573317	КШТ 10.100.16 Ф/Ф NEW Lстр=230мм	100	7373.57 ₽	уточняйте
CM02H580372	КШТ 10.100.25 Ф/Ф	100	8821.94 ₽	уточняйте
CM02H573318	КШТ 10.125.16 Ф/Ф NEW Lстр=350мм	125	11320.43 ₽	уточняйте
CM02H580373	КШТ 10.125.25 Ф/Ф	125	13126.55 ₽	уточняйте
CM02H573319	КШТ 10.150.16 Ф/Ф NEW Lстр=380мм	150	15952.99 ₽	уточняйте
CM02H580375	КШТ 10.150.25 Ф/Ф	150	20640.88 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

АДЛ БИВАЛ КШТ10 Кран шаровой стальной для теплоснабжения, DN15...50, PN40 бар, стандартный проход, фланцевое соединение, управление - рукоятка

ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ10, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ10, ФЛАНЦЕВОЕ СОЕДИНЕНИ

Корпус крана	Углеродистая сталь
Шар	Нержавеющая сталь
Седло шара и сальник	Фторопласт с добавлением 20% углерода
Уплотнительные кольца	EPDM

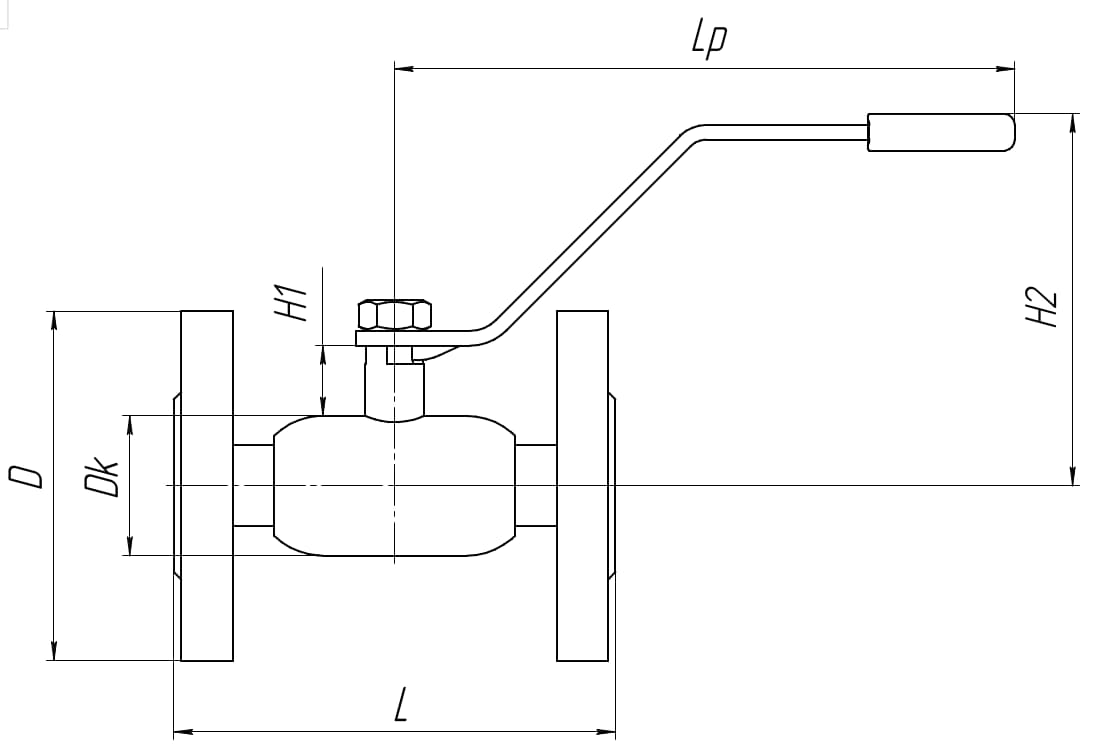

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ10, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

DN, (мм)	Маркировка	Проходной DN, (мм)	Размеры						Масса, (кг)
DN, (мм)	Маркировка	Проходной DN, (мм)	Dk	D	L	H1	H2	Lp	Масса, (кг)
15	КШТ 10.15.40 Ф/Ф	10	38	95	120	17	100	160	1.8
20	КШТ 10.20.40 Ф/Ф	15	42	105	130	16	102	160	2.4
25	КШТ 10.25.40 Ф/Ф	20	51	115	140	14	107	160	3
32	КШТ 10.32.40 Ф/Ф	25	57	135	140	17	111	160	4.5
40	КШТ 10.40.40 Ф/Ф	32	84	145	165	14	115	170	6.4
50	КШТ 10.50.40 Ф/Ф	40	89	160	180	16	120	170	7.3
65	КШТ 10.65.16 Ф/Ф	50	108	180	270	14	127	170	9.6
80	КШТ 10.80.16 Ф/Ф	65	127	195	280	16	138	300	12.7
100	КШТ 10.100.16 Ф/Ф	80	152	215	300	18	150	300	19
125	КШТ 10.125.16 Ф/Ф	100	180	245	325	19	160	300	25
150	КШТ 10.150.16 Ф/Ф	125	219	280	350	20	220	443	37
