Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 12, DN 65...100, PN 40 бар, стандартный проход Фланец/Фланец

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 12, DN 65...100, PN 40 бар, стандартный проход Фланец/Фланец

Технические характеристики
Условный диаметр 65...100мм
Условное давление 16/25бар
Рабочая температура -40...+200°С*
Проходное сечение Стандартный проход
Присоединение Фланцевое
Управление Рукоятка, электро или пневмопривод

* - Хладостойкое исполнение из стали 09Г2С до -60°С

Применение
БИВАЛ КШТ 12-ой серии от компании АДЛ - Это основная серия стальных шаровых кранов, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Стандартный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

АДЛ БИВАЛ КШТ12 Кран шаровой стальной для теплоснабжения, DN65...100, PN16/25 бар, стандартный проход, фланцевое соединение, управление - рукоятка, редуктор, а так же электро или пневмопривод



ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

БИВАЛ КШТ 12-ой серии от компании АДЛ - Это основная серия стальных шаровых кранов, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Стандартный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.



СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана Углеродистая сталь Ст20
Шар Нержавеющая сталь
Седло шара и сальник Фторопласт с добавлением 20% углерода
Уплотнительные кольца EPDM, Viton

Хладостойкое исполнение.

Корпус крана Углеродистая сталь 09Г2С
Шар Нержавеющая сталь
Седло шара и сальник
Фторопласт с добавлением 20% углерода FVMQ
Уплотнительные кольца FVMQ

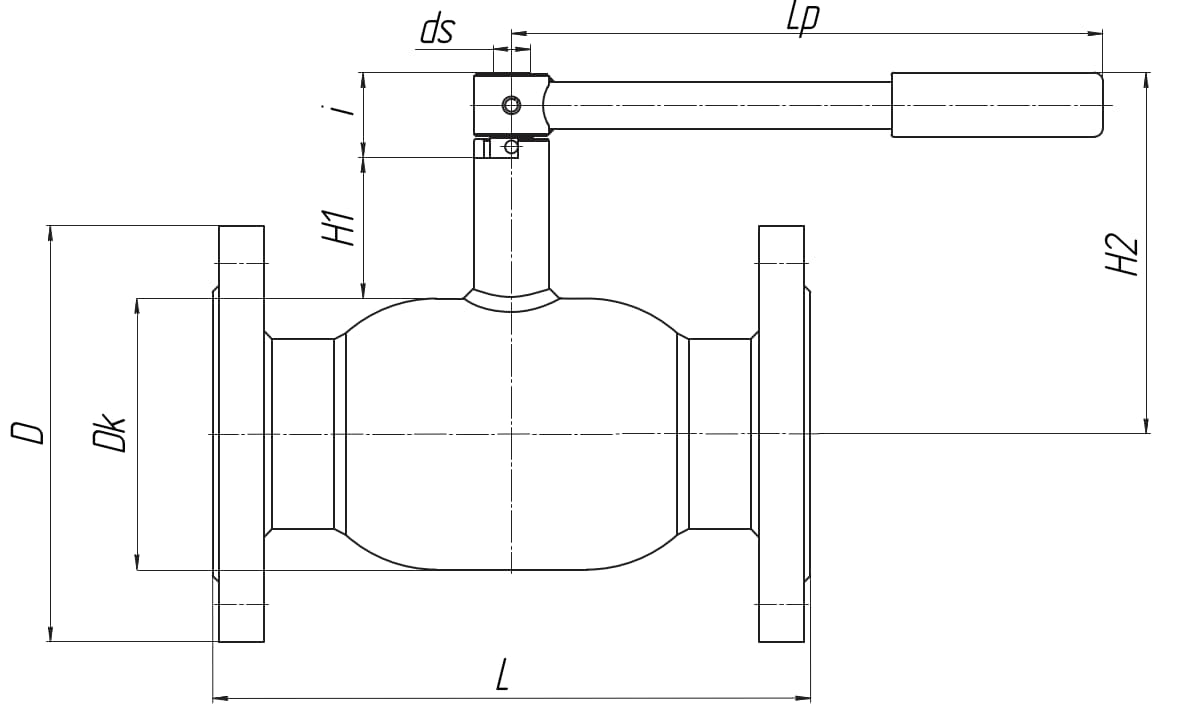

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

DN, (мм) Маркировка Проходной DN, (мм) Размеры, (мм) Масса, (кг)
Dk D L H1 H2 ds i Lp
PN 16 PN 25
65 КШТ 12.65.16(25) ф/ф 50 108 180 180 270 66 160 18 40 275 10.0
80 КШТ 12.80.16(25) ф/ф 65 127 195 195 280 66 169 18 40 275 13.0
100 КШТ 12.100.16(25) ф/ф 80 152 215 230 300 81 208 24 50,5 365 17.3



МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

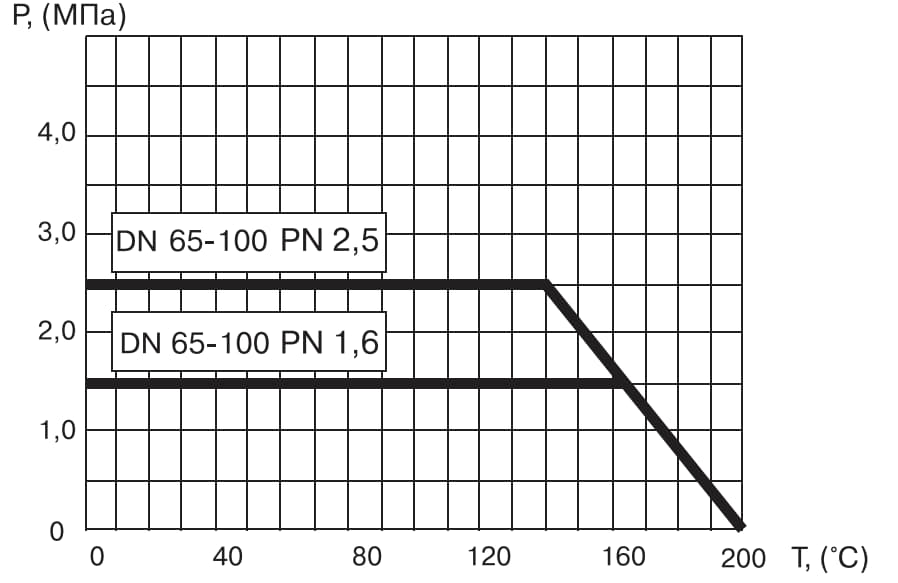

ГРАФИК "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ
