Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения серия 15, DN 15-40, PN 40 бар, под приварку, полный проход

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения серия 15, DN 15-40, PN 40 бар, под приварку, полный проход

Технические характеристики
Условный диаметр  15...40 мм
Условное давление 40 бар
Рабочая температура  -40...+200°С*
Проходное сечение Полный проход
Тип присоединения Под приварку
Управление рукоятка, электропривод, редуктор, пневмопривод

* - Хладостойкое исполнение из стали 09Г2С до -60°С

Применение
КШТ БИВАЛ 15-ой серии от компании АДЛ - Это основная линейка стальных шаровых кранов АДЛ, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Полный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

АДЛ БИВАЛ КШТ15 Кран шаровой стальной для теплоснабжения, DN15...40, PN40 бар, полный проход, сварное соединение, управление - рукоятка, редуктор, электро или пневмопривод



ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ15, СВАРНОЕ СОЕДИНЕНИЕ

КШТ БИВАЛ 15-ой серии от компании АДЛ - Это основная линейка стальных шаровых кранов АДЛ, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Полный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.



СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ15, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана Углеродистая сталь Ст.20
Шар Нержавеющая сталь
Седло шара и сальник Фторопласт с добавлением 20% углерода
Уплотнительные кольца EPDM, Viton

Хладостойкое исполнение.

Корпус крана Углеродистая сталь 09Г2С
Шар Нержавеющая сталь
Седло шара и сальник Фторопласт с добавлением 20% углерода,  FVMQ
Уплотнительные кольца FVMQ

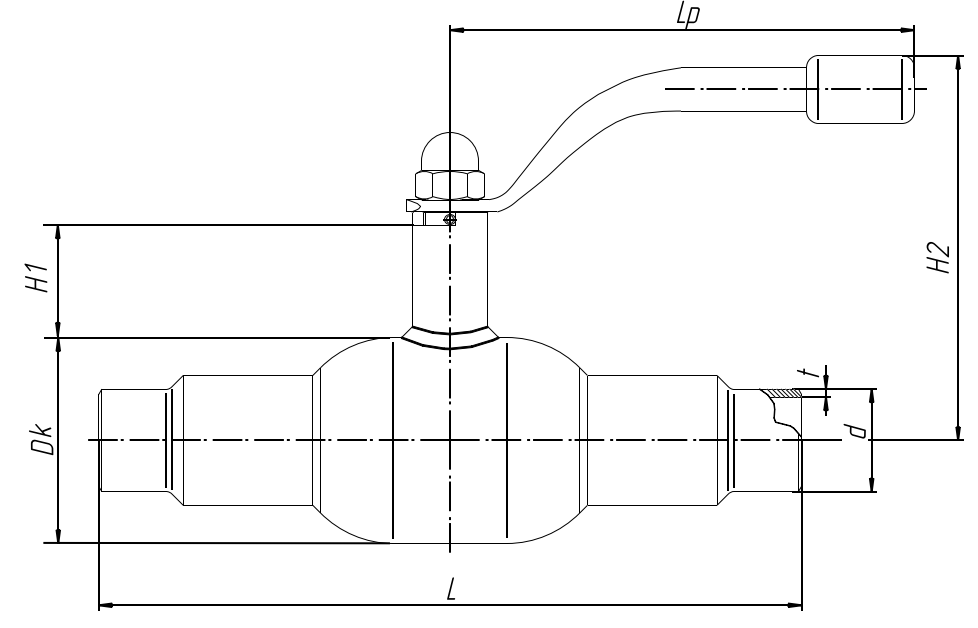

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ15, СВАРНОЕ СОЕДИНЕНИЕ





DN, (мм) Маркировка Проходной DN, (мм) Размеры, (мм) Масса, (кг)
Dk d t L H1 H2 Lp
15 КШТ 15.015.40 с/с 15 42 22 2,5 210 47 126 140 0,5
20 КШТ 15.020.40 с/с 20 51 28 3 230 47 130 140 0,7
25 КШТ 15.025.40 с/с 25 57 32 3 230 48 134 140 1,6
32 КШТ 15.032.40 с/с 32 76 38 3 260 41 144 180 2,7
40 КШТ 15.040.40 с/с 40 89 48 3 260 41 150 180 3,5



МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ15, СВАРНОЕ СОЕДИНЕНИЕ

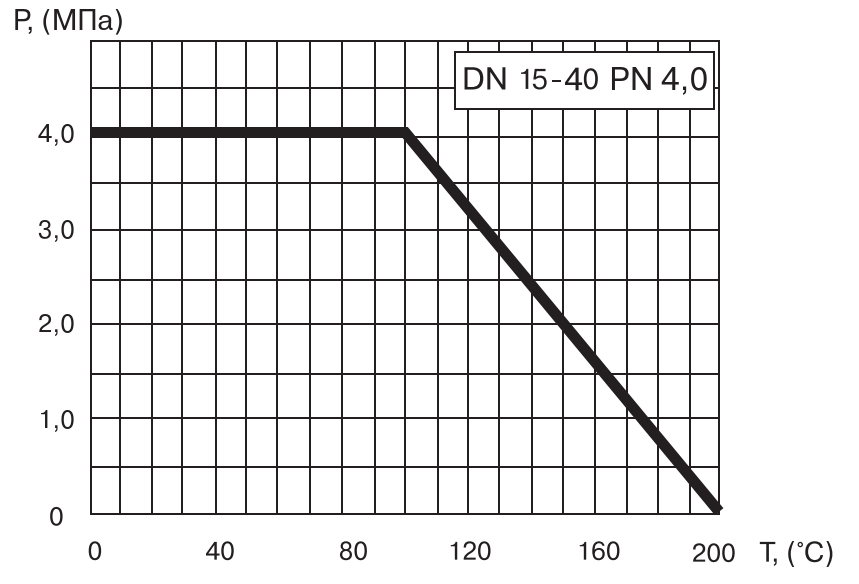

ГРАФИК "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ15, СВАРНОЕ СОЕДИНЕНИЕ
