Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения серия 24 с функцией удлинения штока и редуктором, DN 350-1200, PN 25 бар, полный проход

Технические характеристики

Условный диаметр	350...1200 мм
Условное давление	25 бар
Рабочая температура	-40...+200°С
Тип присоединения	сварное
Управление	рукоятка, редуктор, электропривод

Применение

КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности. Данная можель - Для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы.

Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Спецификация.

Корпус крана	Углеродистая сталь
Шар	Углеродистая сталь с покрытием Ni-Cr
Седло шара и сальник	Углеродистая сталь с покрытием Ni-Cr,EPDM, Nylon, Графит
Уплотнительные кольца	Графит+ EPDM

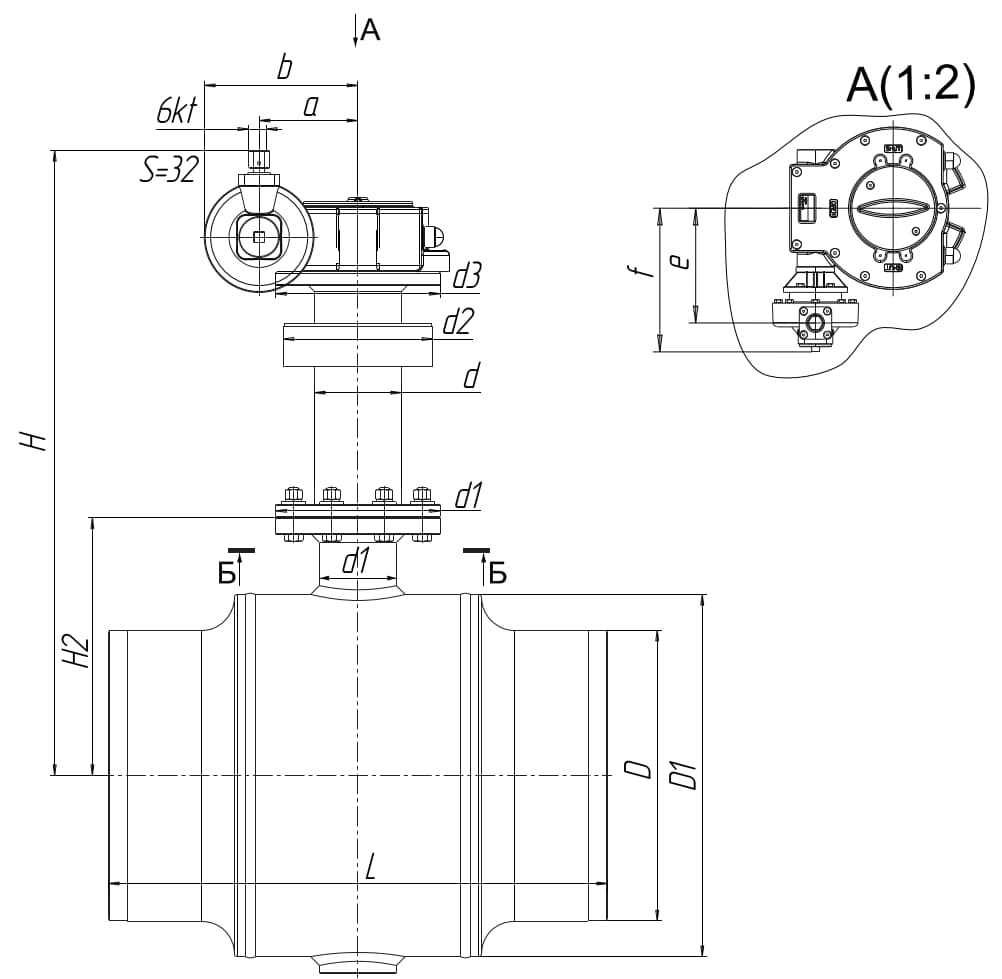

Размеры.

DN,(мм)	Маркировка	Редуктор	Размеры,(мм)
DN,(мм)	Маркировка	Редуктор	D1	D	L	H2	d	d1	d2	d3	r	a	b	e	f	H(мин)
350	КШТ. 24.350.25 С/С H штока Z мм	Q6500-AG	565	426	762	375	159	300	273	300	212,5	137,5	221,5	235	288	928
400	КШТ. 24.400.25 С/С H штока Z мм	Q6500-AG	645	530	838	425	159	300	273	300	212,5	137,5	221,5	235	288	978
500	КШТ. 24.500.25 С/С H штока Z мм	Q12000-AG	802	630	991	500	159	300	273	300	221,5	180	264	266	310	1094
600	КШТ. 24.600.25 С/С H штока Z мм	Q24000-AG	965	630	1143	580	219	350	273	350	243	252,5	335	452	505	1250
700	КШТ. 24.700.25 С/С H штока Z мм	Q24000-AG	1110	720	1346	693	273	415	-	415	243	252,5	335	452	505	1360
800	КШТ. 24.800.25 С/С H штока Z мм	Q32000-AG	1270	820	1524	785	273	415	-	415	255	252,5	335	420	472,5	1566
900	КШТ. 24.900.25 С/С H штока Z мм	Q50000-AG	1424	920	1727	841	325	475	-	475	342	291,5	424,75	514,5	596,5	1712
1000	КШТ. 24.1000.25 С/С H штока Z мм	Q70000-AG	1577	1020	1780	918	325	475	-	475	342	291,5	424,75	514,5	596,5	2024
