Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 25, с функцией удлинения штока, DN 20...125, PN 25/40 бар, полный проход

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 25, с функцией удлинения штока, DN 20...125, PN 25/40 бар, полный проход

Технические характеристики
Условный диаметр  20...125 мм
Условное давление 25/40 бар
Рабочая температура  -40...+200°С
Проходное сечение Полный проход
Тип присоединения Под приварку
Управление под Т-ключ, электропривод, редуктор, пневмопривод
Применение
КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 25 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы. Шаровые краны имеют полнопроходную конструкцию
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Кран шаровой стальной  АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 25, DN 20...125, PN 25/40 бар, под приварку, полный проход, управление - под Т-ключ, редуктор, а так же электропривод



ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ

КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 25 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы. Шаровые краны имеют полнопроходную конструкцию



СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана Углеродистая сталь Ст.20
Шар Нержавеющая сталь
Седло шара и сальник Фторопласт с добавлением 20% углерода
Уплотнительные кольца EPDM, Viton

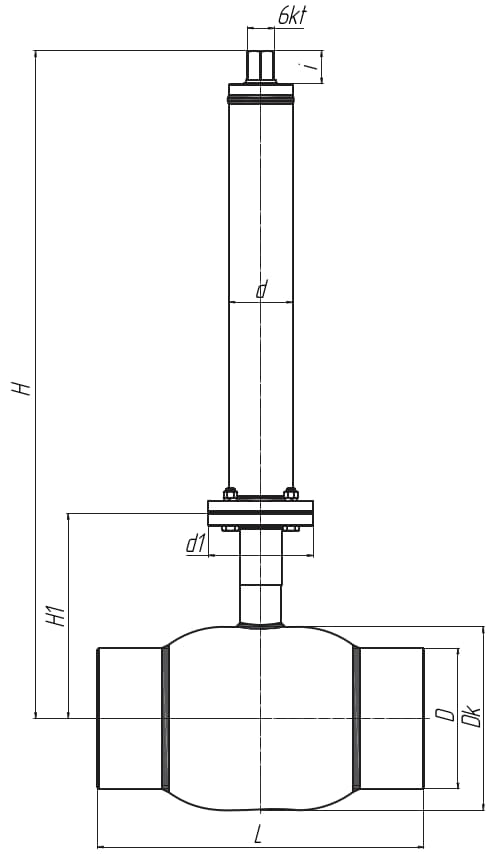

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ

DN,(мм) Маркировка Размеры, (мм)
Dk D L d1 d 6 kt i H1 H(мин)
20 КШТ.25.20.40 С/С H штока Z мм 51 28 230 65 57 32 39 73 235
25 КШТ.25.25.40 С/С H штока Z мм 57 32 260 65 57 32 39 77 240
32 КШТ.25.32.40 С/С H штока Z мм 76 38 260 65 57 32 39 79 245
40 КШТ.25.40.40 С/С H штока Z мм 89 48 300 65 57 32 39 85 250
50 КШТ.25.50.40 С/С H штока Z мм 108 57 360 65 57 32 39 120 287
65 КШТ.25.65.40 С/С H штока Z мм 127 76 370 65 57 32 39 130 297
80 КШТ.25.80.40 С/С H штока Z мм 152 89 390 90 76 32 39 158 385
100 КШТ.25.100.40 С/С H штока Z мм 178 108 390 90 76 32 39 221 450
125 КШТ.25.125.40 С/С H штока Z мм 219 133 390 125 76 32 39 245 500



МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ

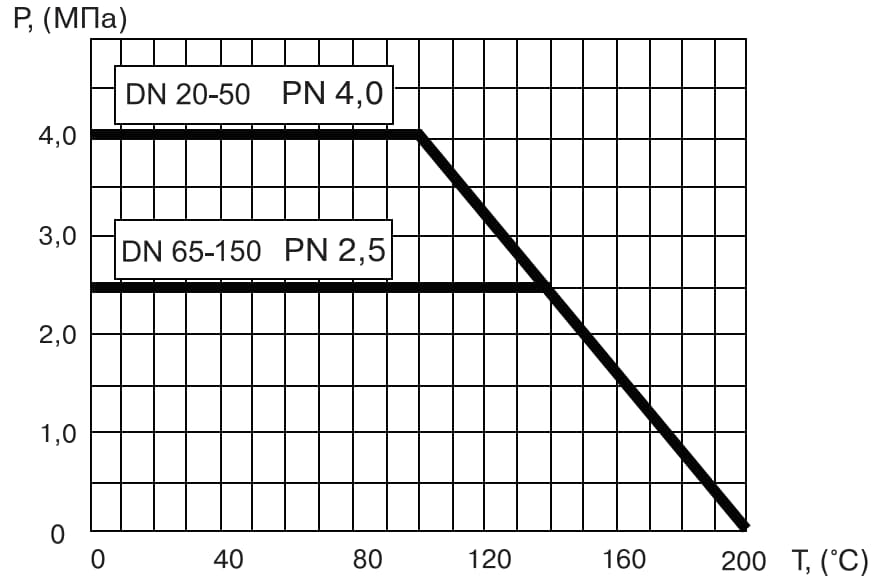

ГРАФИК "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ
