Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 25 с функцией удлинения штока и редуктором, DN150...300, PN 25 бар, полный проход

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 25 с функцией удлинения штока и редуктором, DN150...300, PN 25 бар, полный проход

Технические характеристики
Условный диаметр  150...300 мм
Условное давление 25 бар
Рабочая температура  -40...+200°С
Проходное сечение Полный проход
Тип присоединения Под приварку
Управление электропривод, редуктор, пневмопривод
Применение
КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 25 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы. Шаровые краны имеют полнопроходную конструкцию
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Кран шаровой стальной  АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 25, DN150...300, PN25 бар, под приварку, полный проход, управление -  редуктор, а так же электропривод



ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ

КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 25 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы. Шаровые краны имеют полнопроходную конструкцию



СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана Углеродистая сталь Ст.20
Шар Нержавеющая сталь
Седло шара и сальник Фторопласт с добавлением 20% углерода
Уплотнительные кольца EPDM, Viton

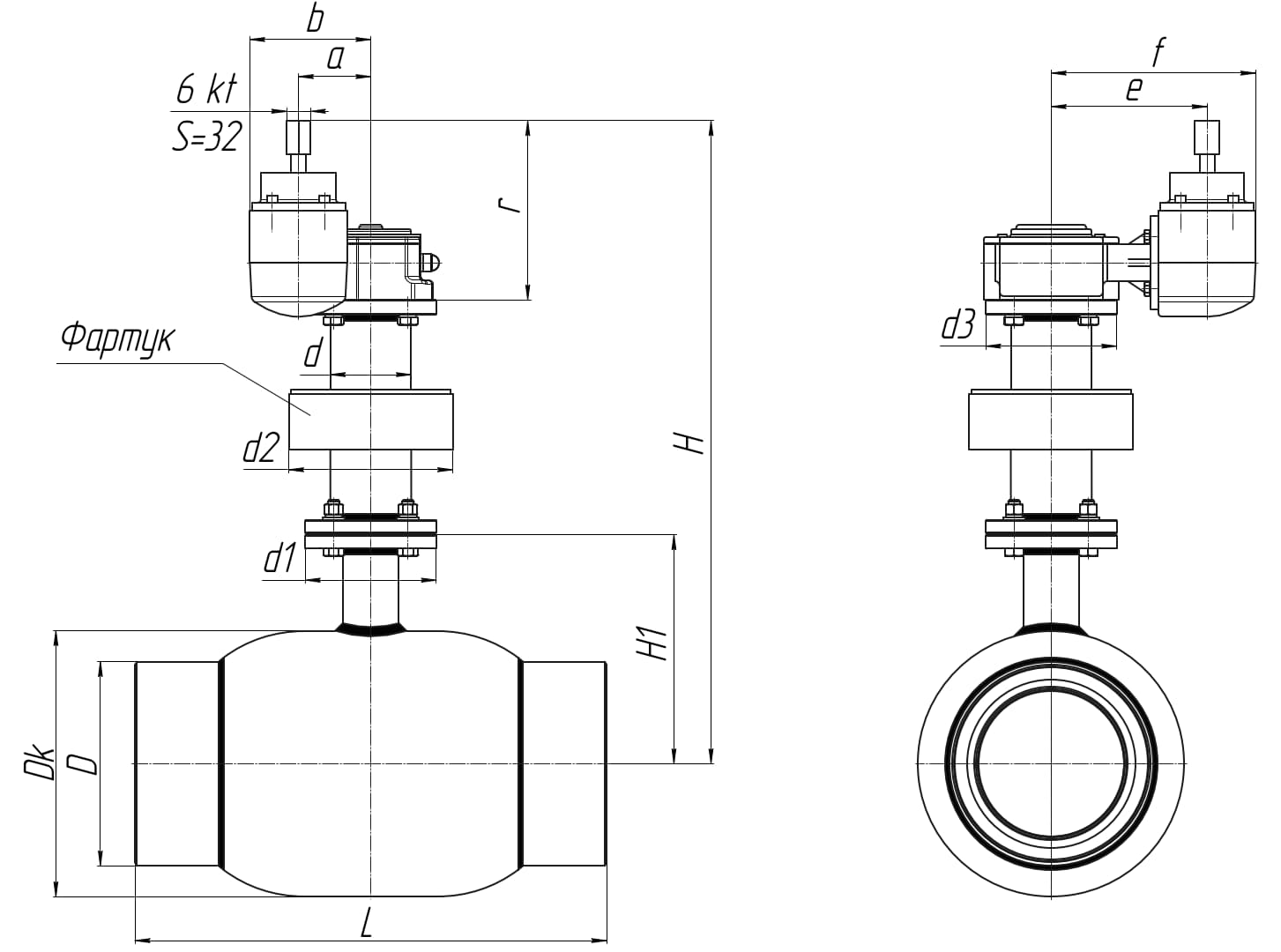

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ

Dn, (мм) Маркировка Редуктор Размеры,(мм)
Dk D L H1 d d1 d2 d3 r a b e f H(мин)
150 КШТ. 25.150.25 С/С H штока Z мм Q1500-AG 273 150 390 289 89 150 127 150 223 84 147 196 261 720
200 КШТ. 25.200.25 С/С H штока Z мм Q2000-AG 377 210 600 306 108 175 219 175 239,5 96,5 160 208 273 860
250 КШТ. 25.250.25 С/С H штока Z мм Q6500-AG 457 273 730 336,5 108 210 219 210 212,5 137,5 222 235 290 960
300 КШТ. 25.300.25 С/С H штока Z мм Q6500-AG 530 325 980 395,5 459 300 273 300 212,5 137,5 221,5 235 288 948,5



МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ25, СВАРНОЕ СОЕДИНЕНИЕ
