Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN20...150, PN25/40 бар, под приварку, стандартный проход

Технические характеристики

Условный диаметр	20...150 мм
Условное давление	25/40 бар
Рабочая температура	-40...+200°С
Проходное сечение	Стандартный проход
Тип присоединения	Под приварку
Управление	под Т-ключ, электропривод, редуктор, пневмопривод

Применение

БИВАЛ КШТ серии 22 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 20...150, PN 25/40 бар, под приварку, стандартный проход, управление - под Т-ключ

ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 22 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы.

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана	Углеродистая сталь Ст.20
Шар	Нержавеющая сталь
Седло шара и сальник	Фторопласт с добавлением 20% углерода
Уплотнительные кольца	EPDM, Viton

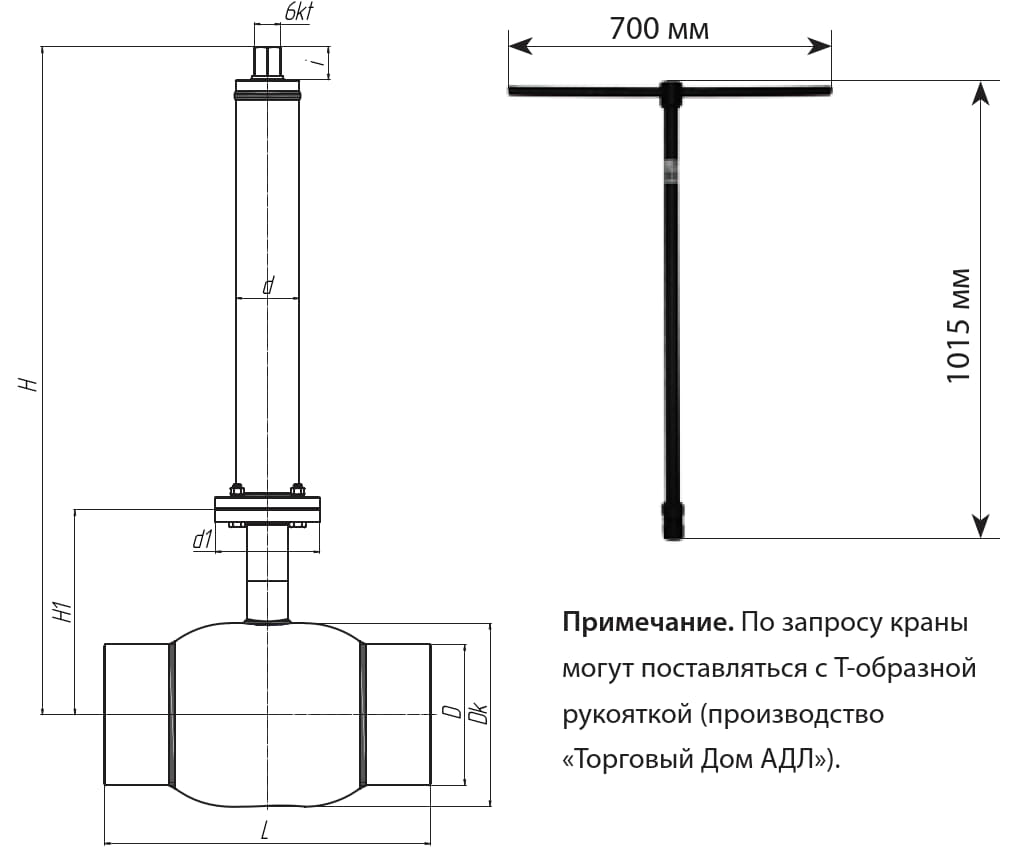

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

DN,(мм)	Маркировка	Размеры, (мм)
DN,(мм)	Маркировка	Dk	D	L	d1	d	6kt	i	H1	H(мин)
20	КШТ 22.020.40 с/с Н штока Zмм	42	26,9	230	65	57	32	39	68	188
25	КШТ 22.025.40 с/с Н штока Zмм	51	33,7	230	65	57	32	39	73	192
32	КШТ 22.032.40 с/с Н штока Zмм	57	42,4	260	65	57	32	39	77	195
40	КШТ 22.040.40 с/с Н штока Zмм	76	48,3	260	65	57	32	39	79	245
50	КШТ 22.050.40 с/с Н штока Zмм	89	60,3	300	65	57	32	39	85	250
65	КШТ 22.065.40 с/с Н штока Zмм	108	76,1	360	65	57	32	39	120	287
80	КШТ 22.080.40 с/с Н штока Zмм	127	88,9	370	65	57	32	39	130	297
100	КШТ 22.100.40 с/с Н штока Zмм	152	114,3	390	90	76	32	39	158	319
125	КШТ 22.125.40 с/с Н штока Zмм	178	139,7	390	90	76	32	39	221	377
150	КШТ 22.150.40 с/с Н штока Zмм	219	168,3	390	125	76	32	39	245	410
