- Более точное регулирование расхода по сравнению с обычными шаровыми кранами, имеющими V-порт в шаре. Рабочий диапазон до 300:1, равнопроцентная характеристика регулирования.

- Прямой проход в секторе крана, без дополнительных препятствий (как в осевых дисковых затворах, где диск в открытом состоянии находится посреди потока). Подходит для различных технологических сред, в том числе агрессивных и с содержанием твердых частиц.

- Большая пропускная способность по сравнению с вентилями.

- Больший срок службы на абразивных средах по сравнению с сегментными кранами. У кранов Ramen седловое уплотнение полностью защищено от износа в открытом положении.

Применение

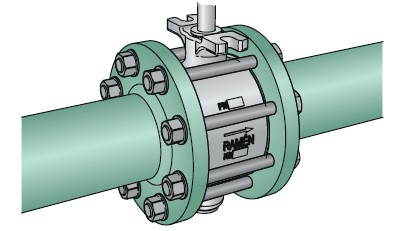

Ramen Шаровый секторный кран серии KS разработан и произ-веден в Швеции. Впервые Ramen KS был представлен в 1967 и с тех пор многие тысячи кранов были установлены в следующих областях промышленности:

• Целлюлозно-бумажная промышленность
• Химическая промышленность
• Горно-обогатительные комбинаты
• Металлургические комбинаты
• Цементная промышленность
• Фармацевтическая промышленность
• Водоочистные и очистные сооружения
• Энергетика

Конструктивные особенности

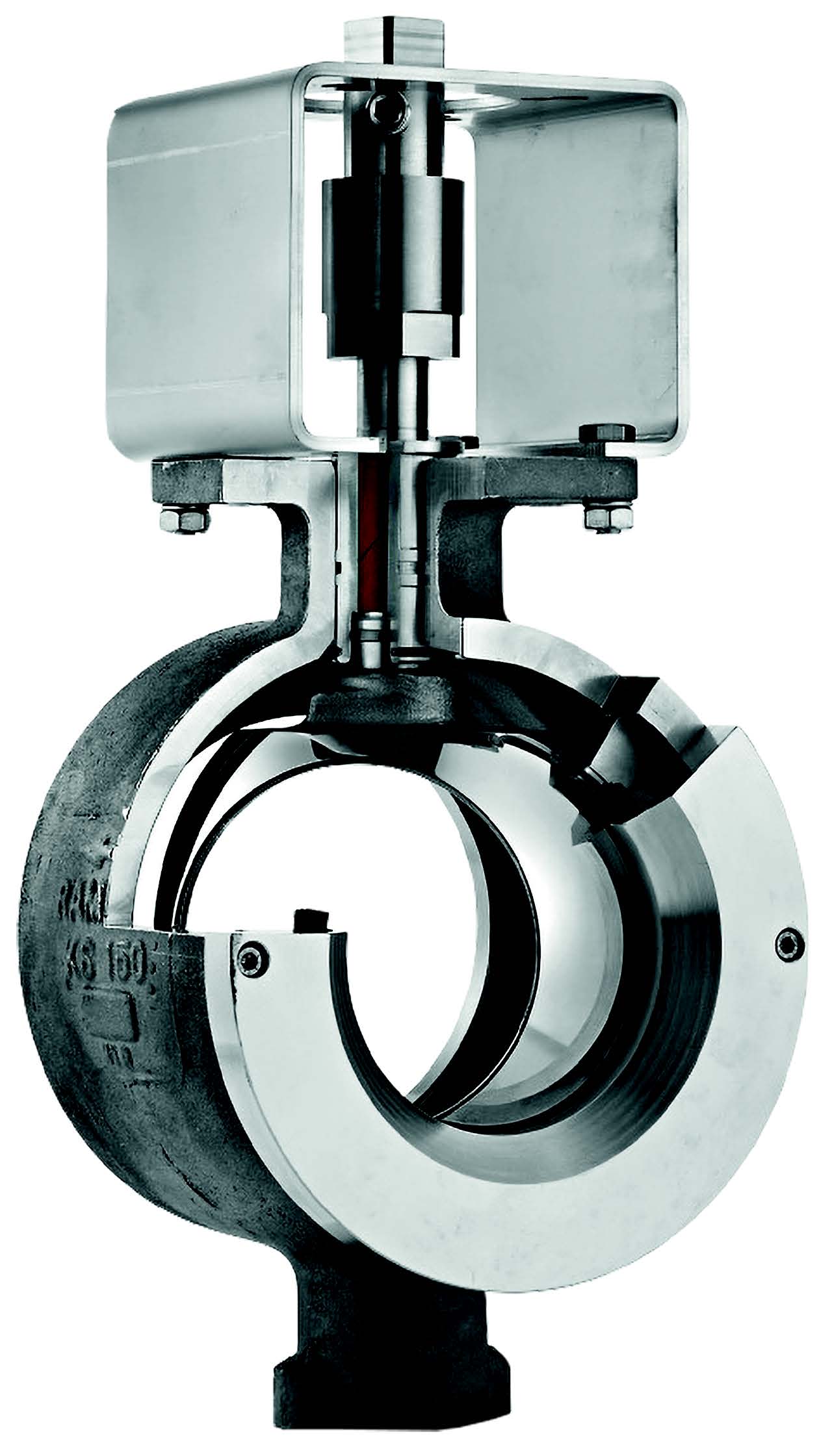

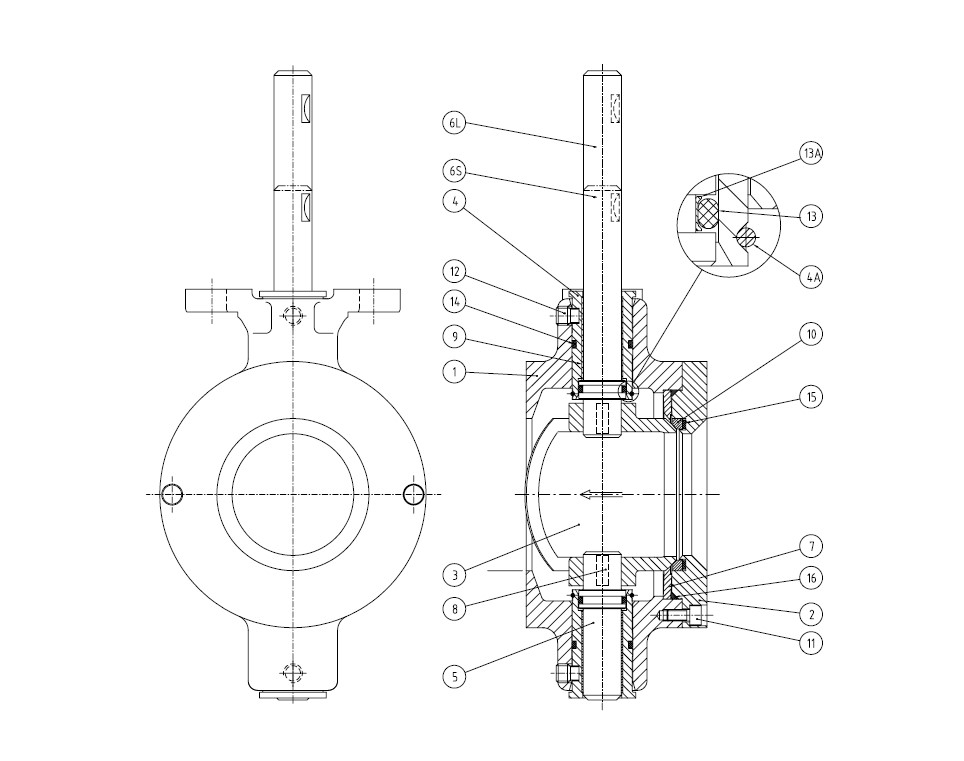

Секторный шаровый кран Ramen сделан из полусферы, которая посредством двух валов соединяется с корпусом. Секторный шар поворачивается на 90° от открытого состояния до полного за- крытия.

Конструктивные особенности и технология изготовления Ramen KS основаны на большом опыте использования кранов в сложных условиях. Ramen KS доказал свои преимущества для плотного закрытия, регулирования расхода, дросселирования газов, жидкостей и шламов при умеренном давлении и температуре:

• Воздух и такие газы как кислород, азот, аргон, метан, пропан, аммиак и природный газ
• Пары и конденсат
• Масла
• Целлюлоза и бумажная пульпа, различные типы щелоков
• Каустик и растворы кислот
• Абразивные жидкие суспензии, такие как железная руда, уголь, известковый шлам и летучая зола

Нормы протечки кранов и классы герметичности

Ramen KS обычно обеспечивает герметичное закрытие жидкостей и газов, а также тестируется перед поставкой согласно следующим стандартам:

Седло из PTFE: тестируется с воздухом при 600 кПа и 20 °C согласно DIN 3230-BO. Класс герметичности VI по стандарту IEC 60534-4.

Седло из 316SST+PTFE: тестируется с водой при 20 °C – лучше чем 0,005 л/ч на каждый дюйм размера крана. Класс геметичности IV по стандарту IEC 60534-4.

Седло из 316SST с стеллитной поверхностью уплотнения: тестируется с водой при 20 °C – лучше чем 0,005% или макс. 0,01% от макс. Kv/Cv-значения.

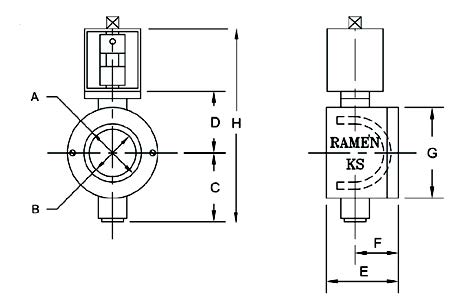

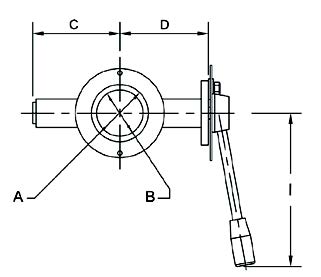

Таблица 1 – размеры кранов, диаметр, Cv/Kvs-значения, рабочий крутящий момент

(1) Шаровой сектор с пазом треугольной формы, угол поворота крана 0-72°.

(2) Шаровой сектор с отверстием треугольной формы.

Таблица 2 – Соотношение входного и выходного давления на кране, в зависимости от величины открытия. F (C)
