Пнемопривод поворотный TORK серия RSY, 5,0... 815 Нм, 4,0...8,0 бар, 0...90°, кулисный механизм

Технические характеристики

Крутящий момент	5,0...815,0 Нм
Давление воздуха	2,5...8,0 бар
Степень защиты	IP67
Рабочая температура	-50....+70°С
Угол поворота	0...90°
Тип механизма	кулисный

Применение

Пневматические приводы TORK RSY это поршневой поворотный пневматический привод с механизмом КУЛИСНОГО ТИПА для управления четвертьоборотной запорной и регулирующей арматурой, таких как шаровые краны, сегментные клапана и дисковые затворы. В основном применяется для управления регулирующей арматуры. Благодаря кулисному механизму управление поворотом клапана идет плавно, без рывков, а так же обеспечивается долговечность привода. Применяются для установки как в помещениях, так и снаружи с окружающей температурой от -50С до +70°С. Взрывозащищённое исполнение.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Пнемопривод поворотный TORK серия RSY, 5,0... 815 Нм, 4,0...8,0 бар, 0...90°, кулисный механизм, для запорной и регулирующей арматуры

ОПИСАНИЕ ПНЕВМОПРИВОДА ПОВОРОТНОГО TORK серия RSY

Пневмоприводы сконструированы на так называемом принципе «scotch-yoke» с применением кривошипного механизма, который преобразует линейное движение поршня во вращательное движение рабочего органа – вала. Применена симметричная конструкция кривошипа. Это позволяет приблизить характеристики крутящего момента на валу к крутящим моментам трубопроводной арматуры, на которую устанавливается пневмопривод.

Легкие и компактные корпуса, единые для приводов двойного действия и одностороннего действия . Монтажные размеры при посадке на арматуру соответствуют стандарту ISO 5211. Размеры для присоединения аксессуаров изготовлены по стандарту NAMUR. Для присоединения блоков датчиков конечного положения и позиционеров, для точного управления положением привода, на верхней части корпуса пневмопривода предусмотрены отверстия 30/80 (30/130) по стандарту VDI/VDE3845.

ОБЩИЕ ХАРАКТЕРИСТИКИ ПНЕВМОПРИВОДА ПОВОРОТНОГО TORK серия RSY

Крутящий момент	Двустороннего действия 5,0....815,0 Нм С возвратной пружиной 5,0....510 Нм
Давление управляющего воздуха	3,0....8,0 бар
Рабочая температура	–20…+70 °С
Степень защиты	IP67
Наличие взрывозащиты	есть, II Gb c IIC T6 X, III Db c IIIC T85°C X
Тип привода	DA - двустороннего действия SR – с возвратной пружиной
Тип механизма передачи усилия	кулисный
Ручной дублёр	нет
Настройка угла поворота	Есть, +/- 5°
ОПЦИИ	Исполнение на окр. температуру до -50°С Нормально открытое исполнение

Специальное исполнение пневмоприводов на минимальную температуру окружающей среды до -50С. В данных приводах применяется специальное уплонение HNBR для работы на минимальных температурах

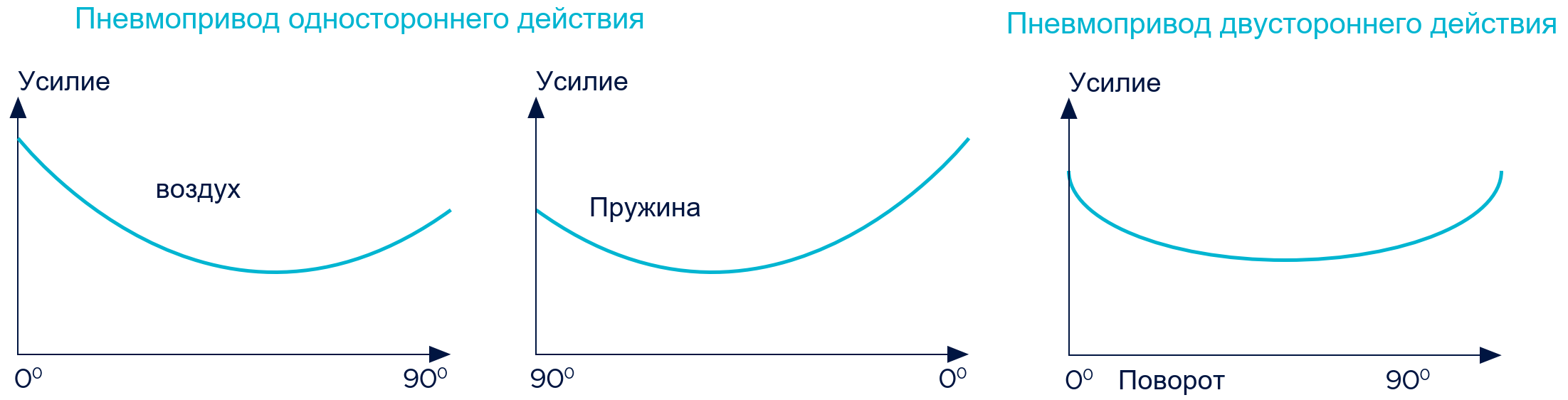

ПРИНЦИП РАСПРЕДЕЛЕНИЯ МОМЕНТА ПНЕВМОПРИВОДА ПОВОРОТНОГО TORK серия RSY

ВНИМАНИЕ! КРУТЯЩИЕ МОМЕНТЫ И ГАБАРИТНЫЕ РАЗМЕРЫ ПОВОРОТНОГО ПНЕВМОПРИВОДА АРХИМЕД ПРИВЕДЕНЫ В ТЕХНИЧЕСКОМ ОПИСАНИИ.

ПРИНЦИП ДЕЙСТВИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО TORK серия RSY

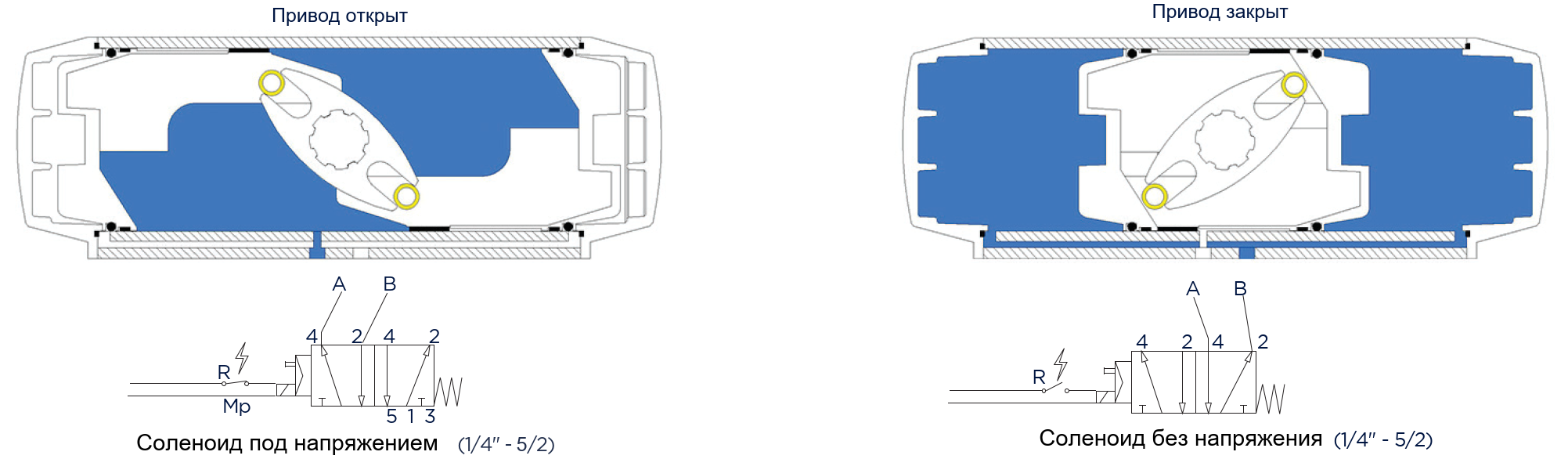

Схема пневмопривода двустороннего действия (стандартное исполнение). Вид сверху.

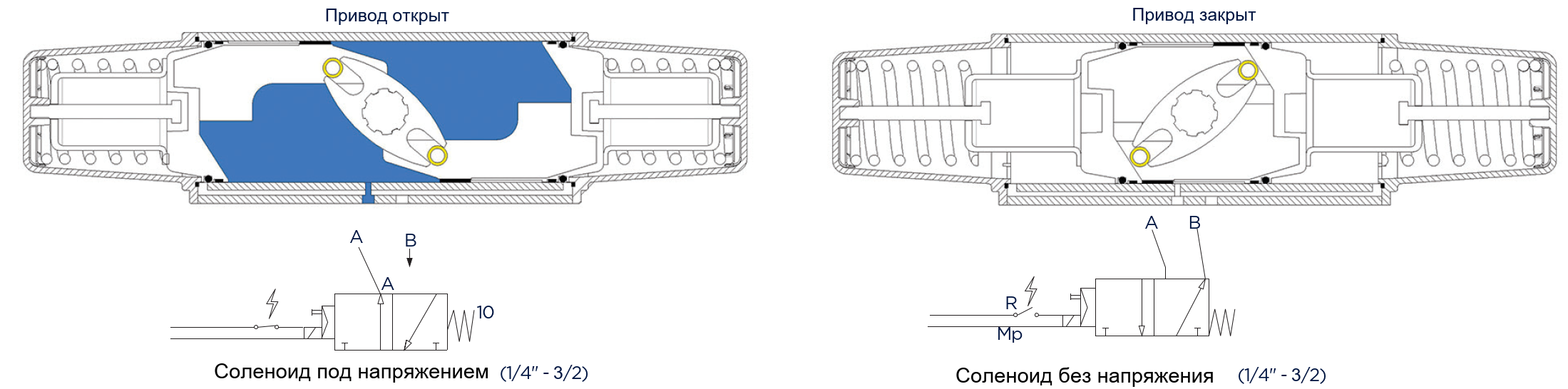

Схема пневмопривода с возвратной пружиной (стандартное исполнение). Вид сверху.

По заказу имеется исполнение приводов одностороннего действия NO — нормально открытый, при снятии питания, пружины перемещают поршни внутрь (вращение против часовой стрелке). Это осуществляется путем перестановки поршней на противоположную сторону.

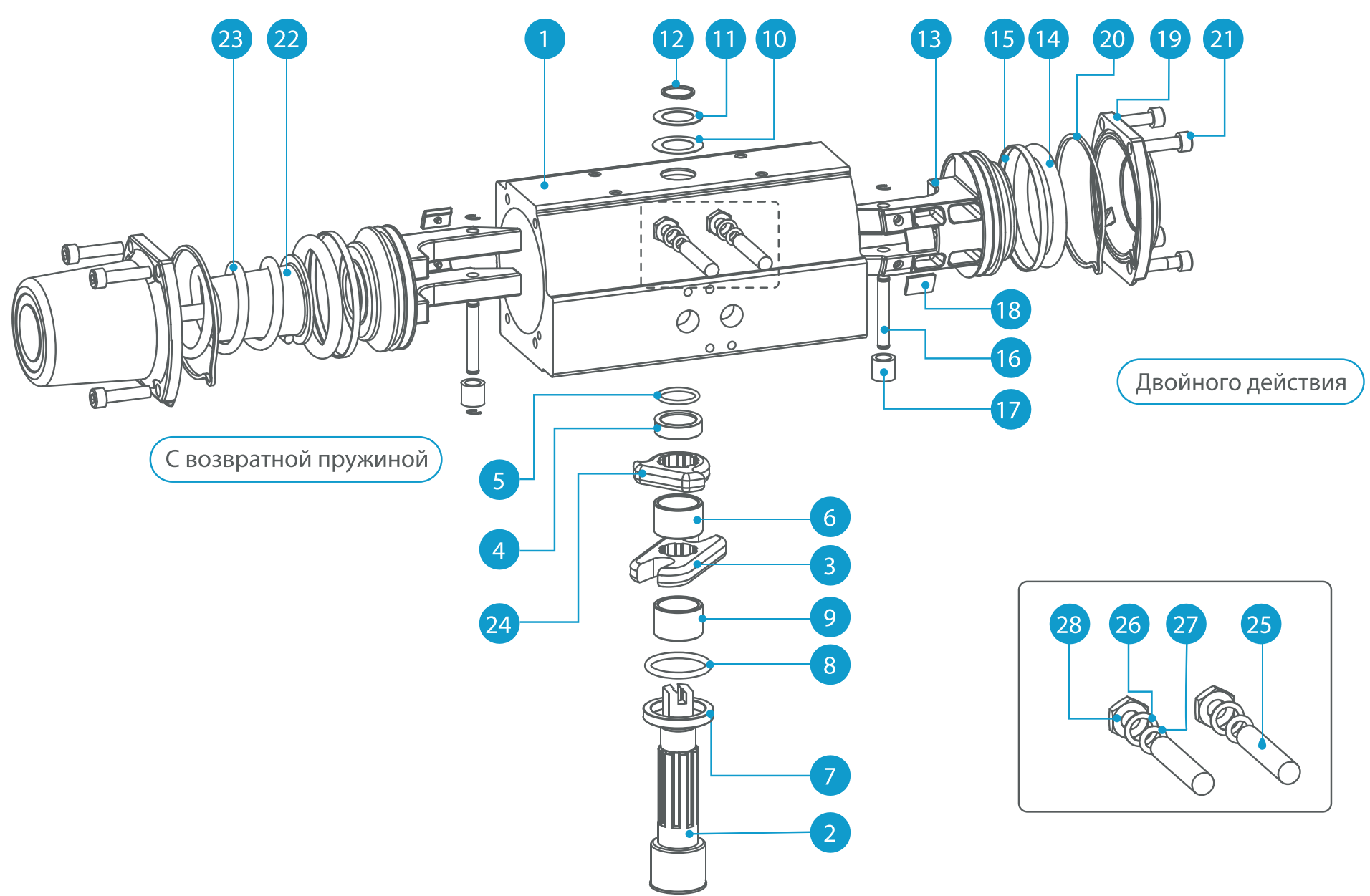

КОНСТРУКЦИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО TORK серия RSY

№	Позиция	№	Позиция
1	Корпус	15	Опорное кольцо
2	Вал	16	Штифт поршня
3	Кулиса	17	Подшипник штифта
4	Втулка верхняя	18	Подушка поршня
5	Кольцо	19	Крышка
6	Подшипник корпуса	20	Уплотнение крышки
7	Втулка нижняя	21	Болт крышки
8	Кольцо	22	Колпак пружины
9	Подшипник вала	23	Пружина
10	Прокладка корпуса	24	Стопор
11	Фиксатор прокладки	25	Регулировочный болт
12	Стопорное кольцо	26	Регулировочное кольцо
13	Поршень	27	Регулировочная шайба
14	Кольцо поршня	28	Регулировочная гайка
