Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Линейные электроприводы
/
Электропривод линейный СМАРТГИР СМП, для регулирующих клапанов, 0,7...10,0 кН, IP54, 220ВАС, 24ВАС/DC

Электропривод линейный СМАРТГИР СМП, для регулирующих клапанов, 0,7...10,0 кН, IP54, 220ВАС, 24ВАС/DC

Технические характеристики
Усилие тяговое 0,7....10,0 кН
Напряжение питания 220В/380В АС
Степень защиты IP54/65
Рабочая температура +1....+50°С
Взрывозащита нет
Управление трехпозиционное, аналоговое



Применение

СМАРТГИР СМП  - это электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны «Гранрег» серии КМ. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. СМАРТГИР СМП явялется бюджетной версией  электроприводов, может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Обладает возможностью задания времени полного хода.



Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод линейный СМАРТГИР СМП, для регулирующих клапанов, 0,7...10,0 кН, IP54, 220ВАС, 24ВАС/DC



ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР СМП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

СМАРТГИР СМП  - это электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны «Гранрег» серии КМ. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. СМАРТГИР СМП явялется бюджетной версией  электроприводов, может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Обладает возможностью задания времени полного хода.

Для установки привода на клапан требуется специальный монтажный комплект.

Преимущества:
- компактный дизайн;
- возможность настройки номинального времени полногохо
- да с помощью переключателя;
- наличие ручного дублера в стандартном исполнении;
- схема защиты исключающая дальнейшее исполнение команд
- при достижении крайних положений или при заклинивании.



СПЕЦИФИКАЦИЯ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР СМП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Корпус редуктора Пластик
Крышка Пластик
Стойки Нерж. сталь

ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР СМП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие 0,7....10,0 кН
Напряжение питания  1ф/220В/50Гц АС, 1ф/24В/50Гц АС, 24В DC
Рабочая температура +1…+50 °С
Степень защиты IP54
Ход штока 20...80 мм
Наличие взрывозащиты нет
Тип привода
Регулирующий - S4 - ПВ 25% повторно-кратковременный, максимально  630 пусков/час
Управление
Трехпозиционное
Аналоговое
Ручной дублёр Есть, шестигранник
Концевые выключатели встроенные Есть,  с возможностью снятия сигнала положения
ОПЦИИ
Исполнение по IP65



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР СМП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип СМП 07 СМП 2,7 СМП 4 СМП 7 СМП 10
Управляющий сигнал** 3-х позиционное, аналоговый ( 4-20мА, 0–10 В)
Входное сопротивление:
- для сигнала 4-20 мА, Ом, не более
- для сигнала 0-10 В, кОм, не менее*		 250
100
Сопротивление нагрузки для сигнала
обратной связи, Ом, не более*		 500
Усилие, (кН) 0,7 2,7 4 7 10
Номинальное время полного
хода±10 %, с (задается переключателем)		 50
63
80
125		 80
100
140
200		 100
125
160
240
Мощность(230 В), (Вт) 6 10 24
Ход штока, (мм) 20 50 80
Масса, (кг) 1,6 1,8 5 8 10

* Для аналогово привода
** Уточняется при заказе



ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР СМП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

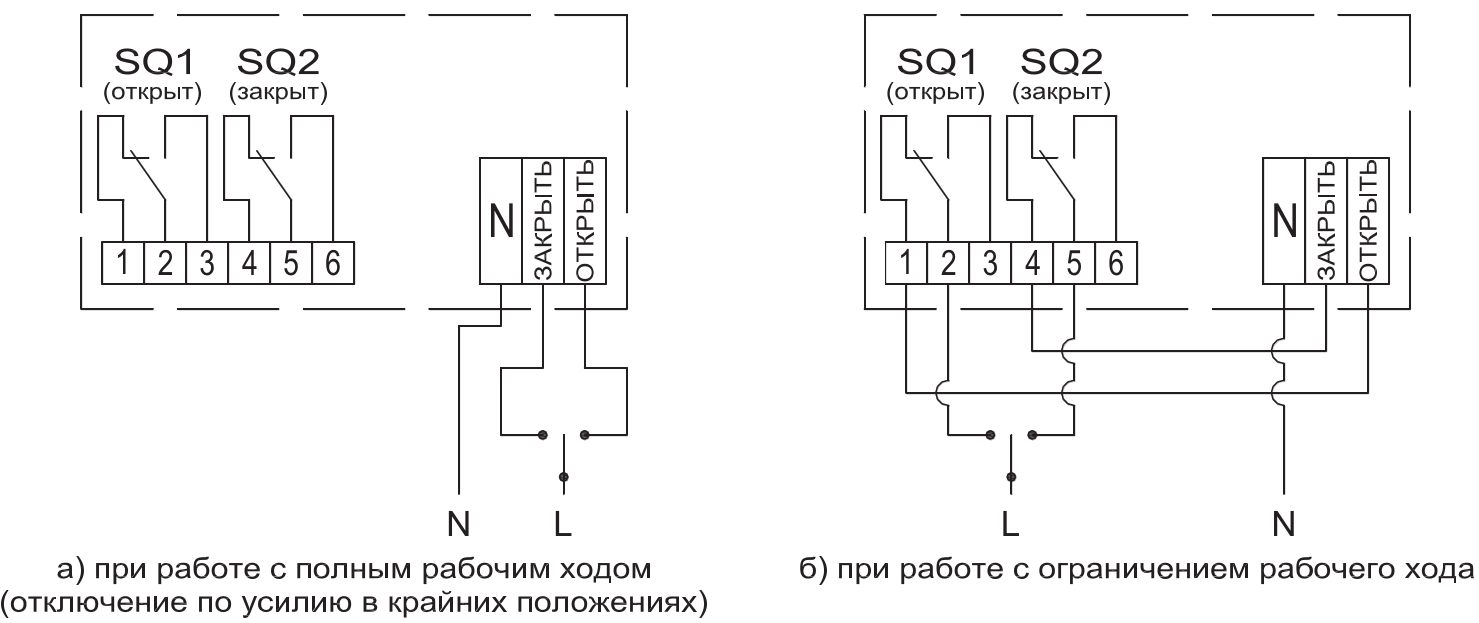

1ф/230В/50Гц

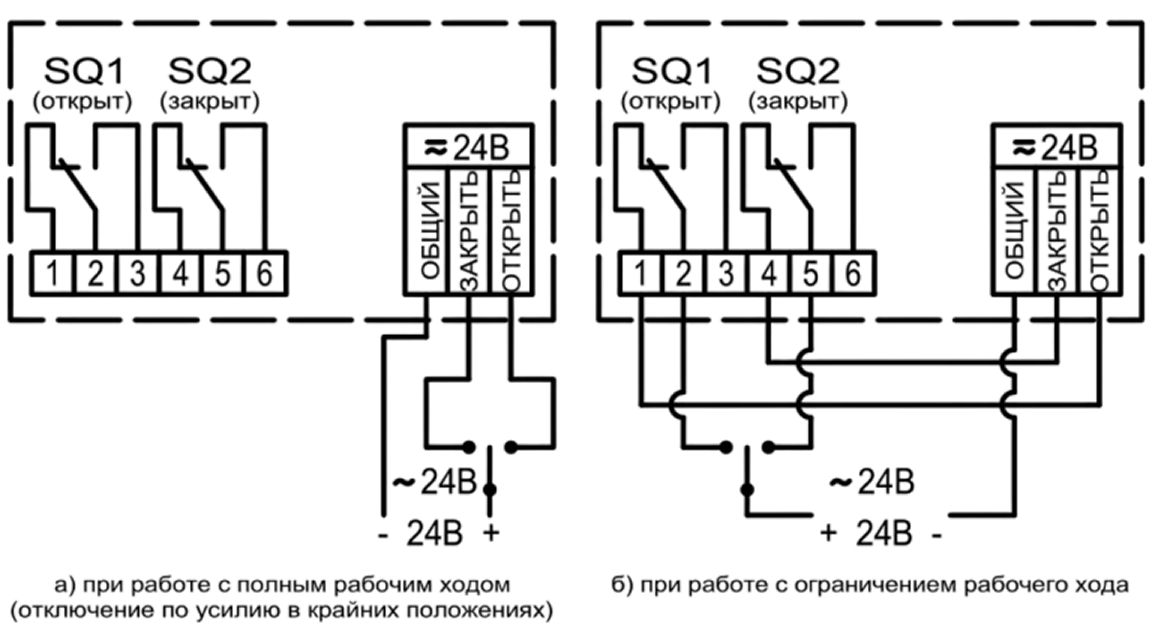

1ф/24В/50Гц АС, 24В DC

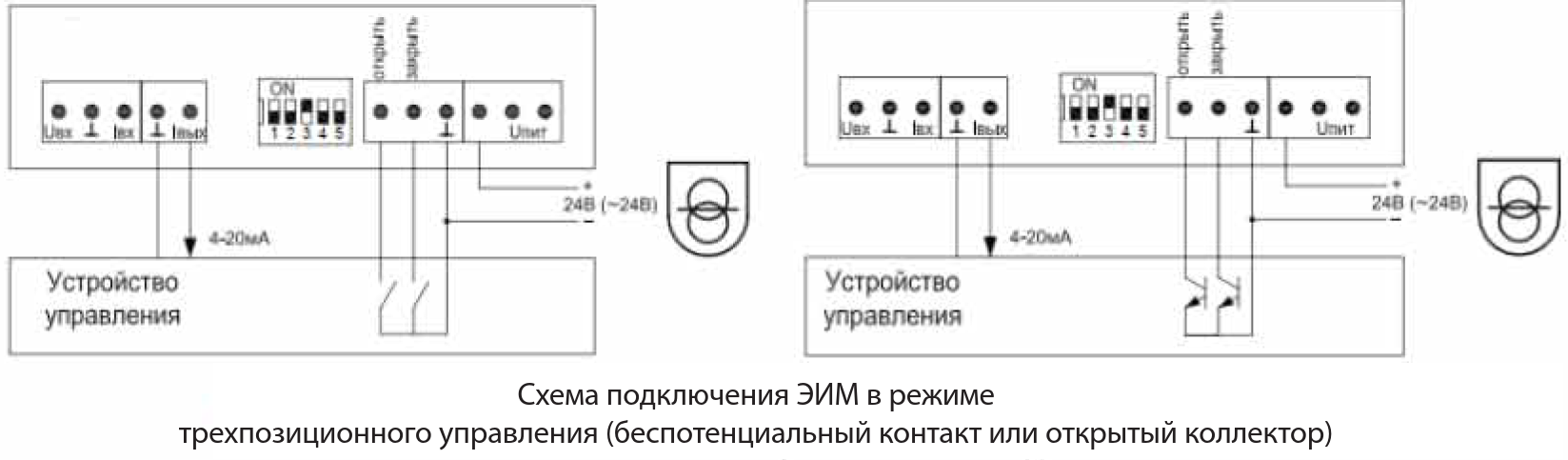

Схема подключения по плате управления трехпозиционное управление

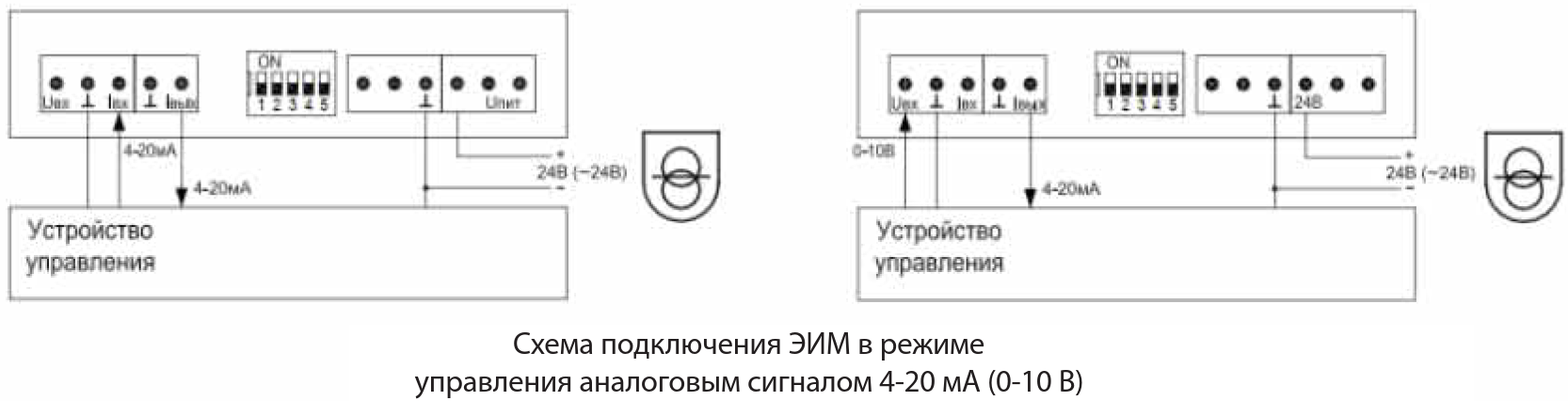

Схема подключения по плате управления аналоговое управление
