Электропривод линейный PS-Automation тип PSF, для регулирующих клапанов, пружинный возврат, 1,0...2,0 кН, IP67, 220В АС, 24В АС/DC

Электропривод линейный PS-Automation тип PSF, для регулирующих клапанов, пружинный возврат, 1,0...2,0 кН, IP67, 220В АС, 24В АС/DC

Технические характеристики
Усилие тяговое 1,0....2,0 кН
Напряжение питания 220В АС, 24B АС/DC
Степень защиты IP65/67
Рабочая температура -20°C...80 °C
Взрывозащита нет
Управление трехпозиционное, аналоговое
Применение

Линейные электроприводы PS-AUTOMATION типа PSF предназначены для установки на линейные регулирующие клапаны. Применяются в системах тепло- и водоснабжения, охлаждения, вентиляции, в промышленных технологичесих системах. Линейные электроприводы PS-AUTOMATION типа PSF в стандартной комплектации имеет как трехпозиционное, так и аналоговое управление. Привод имеет 2 модификации - серия PSF со встроенной возвратной пружиной или серия PSF M - с ручным дублером вместо возвратной пружины. Обе серии имеют также дублирующее управление от встроенных кнопок управления внутри корпуса.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод линейный PS-Automation  тип PSF, для регулирующих клапанов, пружинный возврат, 1,0...2,0 кН, IP67, 220В АС, 24В АС/DC

ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSF ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Линейные электроприводы PS-AUTOMATION типа PSF предназначены для установки на линейные регулирующие клапаны. Применяются в системах тепло- и водоснабжения, охлаждения, вентиляции, в промышленных технологичесих системах. Линейные электроприводы PS-AUTOMATION типа PSF в стандартной комплектации имеет как трехпозиционное, так и аналоговое управление. Привод имеет 2 модификации - серия PSF со встроенной возвратной пружиной или серия PSF M - с ручным дублером вместо возвратной пружины. Обе серии имеют также дублирующее управление от встроенных кнопок управления внутри корпуса.



ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSF ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие 1,0....2,0 кН
Напряжение питания
1ф/220В/50Гц АС,
24В АС/DC (Универсальный)
Рабочая температура -20°C...80°C
Степень защиты IP65
Ход штока 50 мм
Наличие взрывозащиты нет
Наличие возвратной пружины
есть, серия PSF
SR - клапан открывается
SE - клапан закрывается
Тип привода Регулирующий - S2-30 минут / S4 - 50% повторно-кратковременный 1200 пусков/час
Управление
Трехпозиционное
Аналоговое (0...20 mA, 4...20 mA, 0...10 V, 2...10 V - настраиваемое по месту)
Ручной дублёр Есть, штурвал (только для версии PSF-M - без пружины), Кнопки управления
Концевые выключатели встроенные Есть
ОПЦИИ • Дополнительные концевые выключатели (для снятия сигнала положения)
• Степень защиты оболочки IP67



МАТЕРИАЛЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSF ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип PSF-401 PSF-402
Корпус редуктора Алюминий
Крышка Поликарбонат
Стойки Нержавеющая сталь
Пружина Пружинная сталь

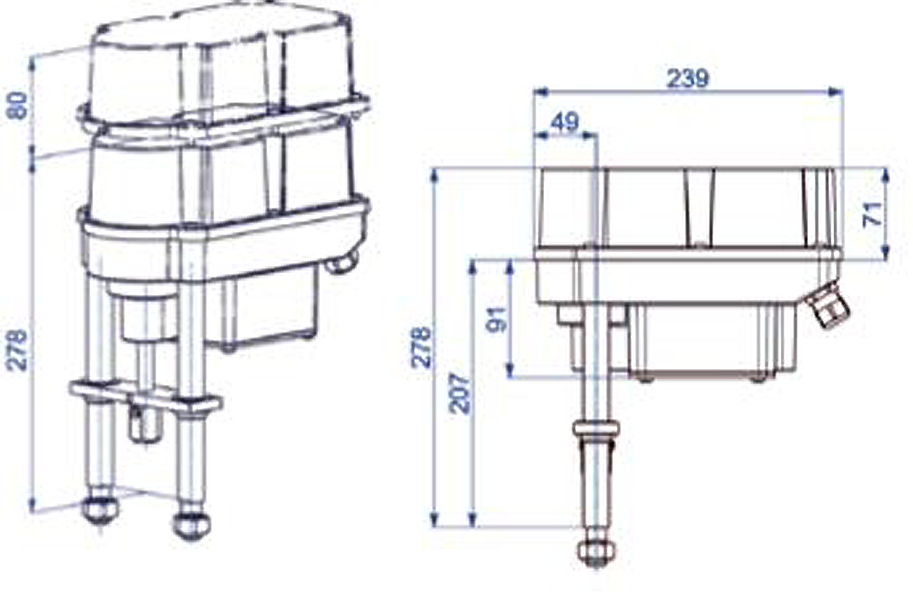

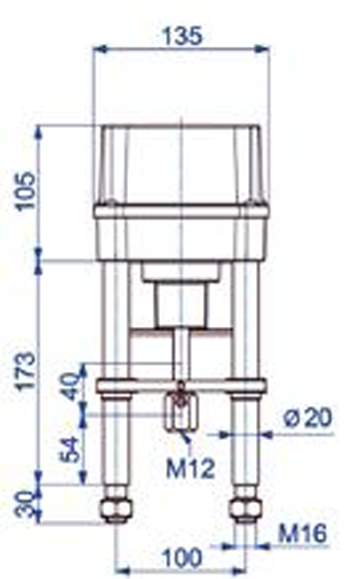

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSF ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ, (мм)

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА



Выбор электропривода для несбалансированных двухходовых регулирующих клапанов в зависимости от перепада давления на клапане, (бар)



DN, (мм) 15 20 25 32 40 50
Тип
клапана		 PN 16 ГРАНРЕГ КМ124P, КМ125Ф, КМ129Ф
PN 40 ГРАНРЕГ КМ127Ф, КМ227Ф
PSF-401 16 16 13,6 8,4 - -
  17,2 13,6 8,4 - -
PSF-402 - - 16 16 13,3 6,8
- 40 34,5 22,4 13,3 6,8

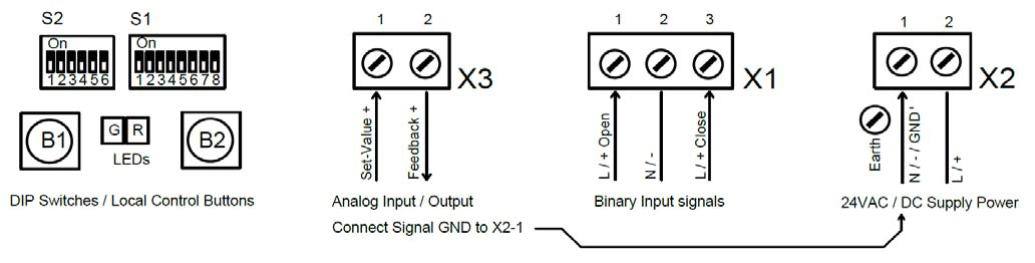

СХЕМА ПОДКЛЮЧЕНИЯ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSF ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
