Электропривод линейный PS-Automation тип PSL, для регулирующих клапанов, 1,0...25,0 кН, IP67, 220/380ВАС, 24В АС/DC

Технические характеристики

Усилие тяговое	1,0....25,0 кН
Напряжение питания	220В/380В АС, 24B АС/DC
Степень защиты	IP65/67
Рабочая температура	-20°C...80 °C
Взрывозащита	нет
Управление	трехпозиционное, аналоговое

Применение

Линейные электроприводы PS-AUTOMATION типа PSL предназначены дл установки на регулирующие клапаны c линейным ходом штока. Применяютс в системах тепло- и водоснабжения, охлаждения, вентиляции, в промышленных технологических системах.
Стандарное исполнение привода имеет трехпозиционное управление. Электроприводы PS-Automation PSL отличает легкая установка дополнительного оборудования " по месту", что позволяет изменить управление с трехпозиционного на аналоговое, установить дополнительные концевые выключатели и т.д.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Электропривод линейный PS-Automation тип PSL, для регулирующих клапанов, 1,0...25,0 кН, IP67, 220/380ВАС, 24В АС/DC, трехпозиционное или аналоговое управление

ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-Automation PSL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

МАТЕРИАЛЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-Automation PSL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип	PSL201-214	PSL325
Корпус редуктора	Алюминий
Крышка	Поликарбонат	Сталь
Стойки	Нержавеющая сталь

ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-Automation PSL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие	1,0....25,0 кН
Напряжение питания	1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В АС/DC
Рабочая температура	-20°C...80°C
Степень защиты	IP65
Ход штока	50...100 мм
Наличие взрывозащиты	нет
Тип привода	Регулирующий - S2-30 минут / S4 - 80% повторно-кратковременный
Управление	Трехпозиционное Аналоговое
Ручной дублёр	Есть, штурвал
Концевые выключатели встроенные	Есть, без снятия сигнала положения
ОПЦИИ	• Дополнительные концевые выключатели (для снятия сигнала положения) • Позиционер • Потенциометр • Степень защиты оболочки IP67/68 • Преобразователь сигнала положения ( датчик положения 4...20mA

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-Automation PSL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип	PSL201	PSL202	PSL204	PSL208	PSL210	PSL214	PSL325
Усилие, (кН)	1	2	4,5	8	10	14	25
Потребляемая мощность, (Вт)	26	37	44	72	72	77	100
Ход штока, (мм)	50	50	50	50	50	65	100
Скорость, (мм/сек) *	0,25	0,25	0,5	0,5	0,45	0,35	1
Питающее напряжение *	Переменный ток 50 Гц: 400 В, 220 В, 24 В, 110 В; Постоянный ток: 24 В
Управляющий сигнал *	Трехпозиционный, аналоговый (4-20 мА, 2-10 В)
Класс защиты *	IP65
Рабочая температура	-от ?20°C до +80°C (S2) / от ?20°C до +60°C (S4)
Масса, (кг)	4,3	4,5	5,5	7,5	7,5	10	20

* возможны другие значения по запросу

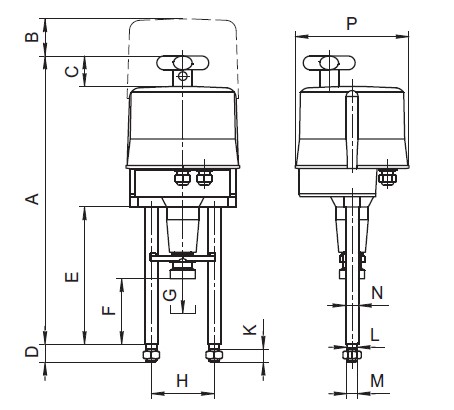

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-Automation PSL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ, (мм)

Позиция\Тип	PSL201	PSL202	PSL204	PSL208	PSL210	PSL214	PSL325	СХЕМА
A	459	459	459	490	490	570	760
B	100	100	100	100	100	230	230
C	50	50	50	50	50	50	47
D	30	30	30	30	30	30	45
E	237	237	237	234	234	270	450
F	116	116	116	111	111	130	174
G	50	50	50	50	50	65	100
H	100	100	100	100	100	100	155
K	20	20	20	20	20	20	30
L	Ш 16	Ш 16	Ш 16	Ш 16	Ш 16	Ш 16	Ш 20
M	M16	M16	M16	M16	M16	M16	M20
N	Ш 20	Ш 20	Ш 20	Ш 20	Ш 20	Ш 20	Ш 32
P	Ш 177	Ш 177	Ш 177	Ш 177	Ш 177	Ш 226	Ш 226

Выбор линейного электропривода PS-Automation PSL для несбалансированных двухходовых регулирующих клапанов в зависимости от перепада давления на клапане, (МПа) на примере клапанов ГРАНРЕГ КМ125/КМ127

Ду, (мм)	15	20	25	32	40	50	65	80	100	125	150	200	250
PSL201	4,0	1,72	1,36	0,84	-	-	-	-	-	-	-	-	-
PSL202	-	4,0	3,45	2,24	1,33	0,68	-	-	-	-	-	-	-
PSL204	-	-	-	4,0	3,55	1,99	1,28	-	-	-	-	-	-
PSL208	-	-	-	-	4,0	3,8	2,48	1,38	0,75	-	-	-	-
PSL210	-	-	-	-	-	-	2,6	1,78	0,97	-	-	-	-
PSL214	-	-	-	-	-	-	3,6	2,6	1,42	-	-	-	-
PSL325	-	-	-	-	-	-	-	-	-	1,7	1,27	0,8	0,52

Выбор линейного электропривода PS-Automation PSL для несбалансированных трехходовых регулирующих клапанов в зависимости от перепада давления на клапане, (МПа) на примере клапанов ГРАНРЕГ КМ307

Ду, (мм)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
PSL201	2,5	1,9	1,0	0,5	0,2	0,1	-	-	-	-	-
PSL202	-	2,5	2,5	1,7	1,0	0,6	-	-	-	-	-
PSL204	-	-	-	2,5	2,5	1,9	1,1	0,7	0,3	0,2	0,1
PSL208	-	-	-	-	-	2,5	2,3	1,4	0,8	0,5	0,3
PSL210	-	-	-	-	-	-	2,4	1,9	1,1	0,7	0,4
PSL214	-	-	-	-	-	-	2,5	2,4	1,4	0,9	0,5
PSL325	-	-	-	-	-	-	-	2,5	2,0	1,1	0,8	0,7	0,4	0,2

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-Automation PSL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Напряжение		Схема

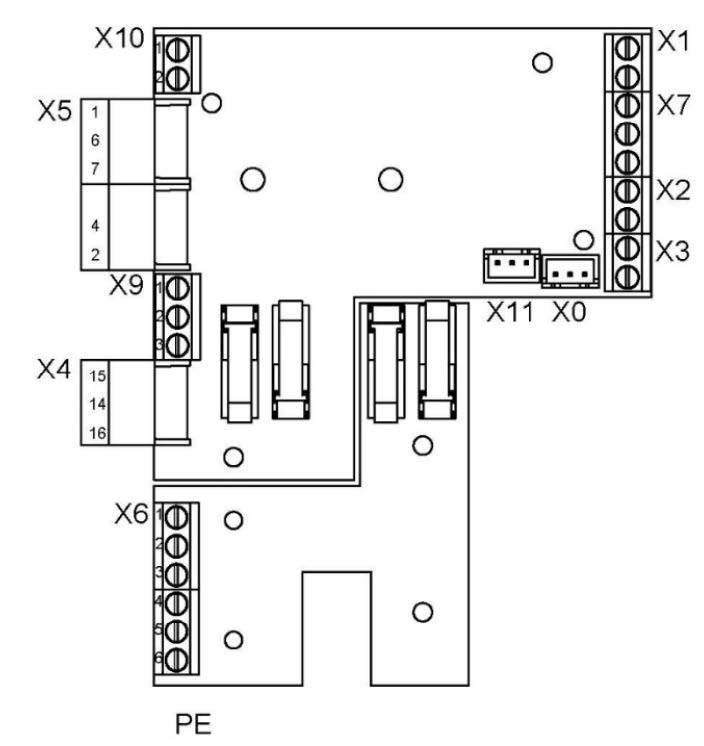

1ф/220В/50Гц	Cхема подключения электропривода с трехпозиционным сигналом управления Схема расположения портов подключения электропривода: X1 — внутренний порт X2 — внутренний порт X3 — внутренний порт X4 — порт подключения потенциометра X5 — порт подключения питающего напряжения: X5/1 — нейтральный провод X5/2 — фаза на открытие клапана X5/4 — фаза на закрытие клапана X6 — порт подключения дополнительных концевых выключателей X7 — не используется X8 — нагревательный элемент X9 — порт подключения дополнительного потенциометра PE — заземление (на корпусе) Большинство электроприводов имеют так же защитный термовыключатель, который отключает питание электропривода в случае его перегрева (только однофазный ток). Защитный термовыключатель подключен к клеммам X5/6 и X5/7

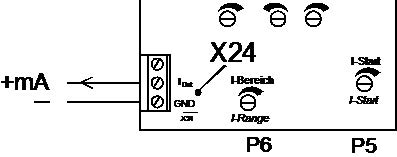

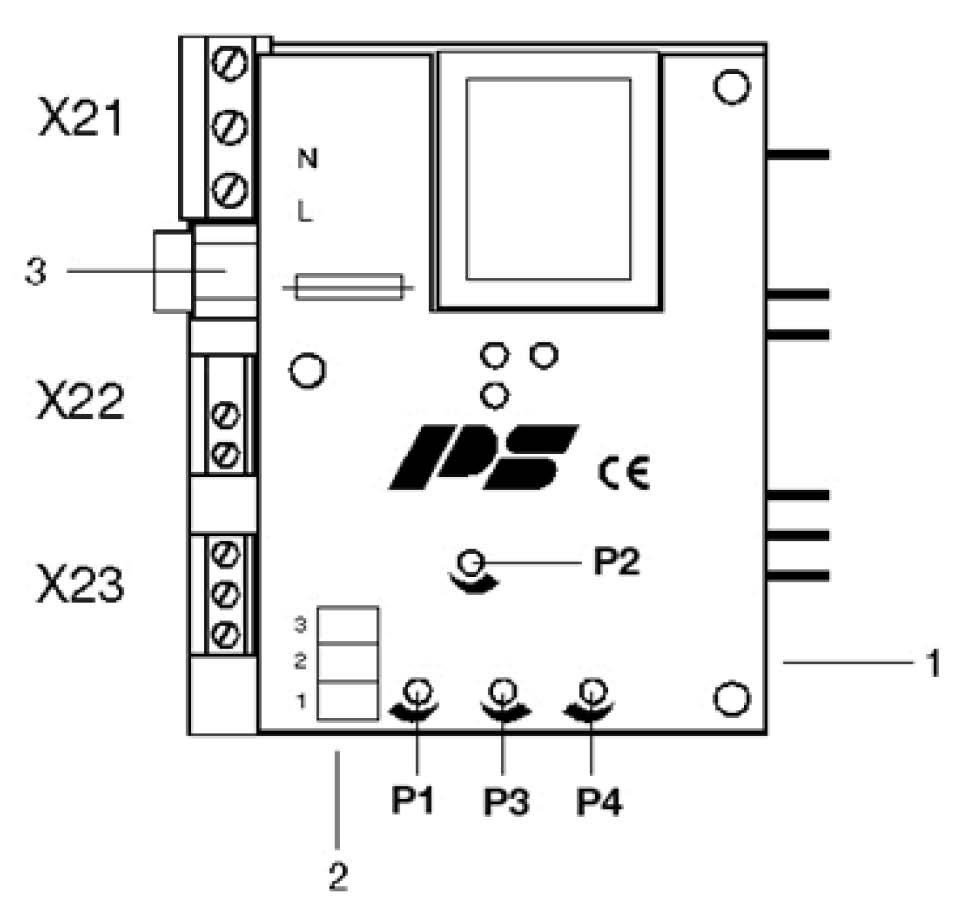

1ф/220В/50Гц	Cхема подключения интеллектуального электропривода с аналоговым сигналом управления Схема расположения портов подключения электропривода: X21 — порт подключения питающего напряжения X22 — порт выходного аналогового сигнала 0–10 В X23 — порт входного управляющего аналогового сигнала 2–10 В, 4–20 мА X24 — порт выходного аналогового сигнала 4–20 мА PE — заземление (на корпусе)
