Фильтр сетчатый из нержавеющей стали серия FI 6.00, Mankenberg (Германия)

DN 15 - 100, PN 1,6 МПа, Траб. -60...+80 oС, резьба/резьба, фланец/фланец

Описание

Фильтры предназначены для защиты установок и оборудования, такого как регулирующая и предохранительная арматура, измерительные приборы, газовые горелки и др. от повреждений или нарушений работы, вызванных наличием механических частиц в рабочей среде.

Фильтр FI 6.00 полностью изготовлен из глубокотянутой нержавеющей стали, имеющей высокую коррозионную стойкость.

Корпусные детали соединены между собой с помощью хомутов с двумя болтовыми соединениями. Вследствие этого техническое обслуживание производится быстро и не требует применения специальных инструментов.

Допускается установка в любом положении, однако предпочтительной является установка крышкой вниз.

Технические характеристики

Фланцевое присоединение DN 15-100
Резьбовое присоединение G 1/2 - 2
Номинальное давление PN 1,6 МПа
Температура 130 oC
Рабочие среды жидкости, газы и пар

Спецификация

Корпус нержавеющая сталь
Уплотнение EPDM
Фильтрующий элемент нержавеющая сталь
Опорная рама нержавеющая сталь
Крепление крышки xомуты из нержавеющая сталь

Стандарт

  • фильтрующий элемент из армированного пенополи эстра
  • быстросъемное хомутовое соединение корпуса

Опции

  • различные материалы уплотнений
  • Специальные типы присоединений
  • специальные исполнения по запросу

Типы ячеек

Размер ячейки (мм)
Сетчатый элемент 3 4 5 7
размер ячейки 0,25 0,5 1 2,5

Площадь фильтрующего элемента, см2

номинальный диаметр
G 1/2 - 2 DN 15 - 50 DN 65 - 80 DN 100
60 60 114 152

Масса (кг)

резьбовое присоединение G
1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
1,2 1,4 1,4 1,6 1,6 2,3
Фланцевое присоединение DN
15 20 25 32 40 50 65 80 100
2,6 3,2 3,6 5 5,4 6,3 9,4 10,7 13,5

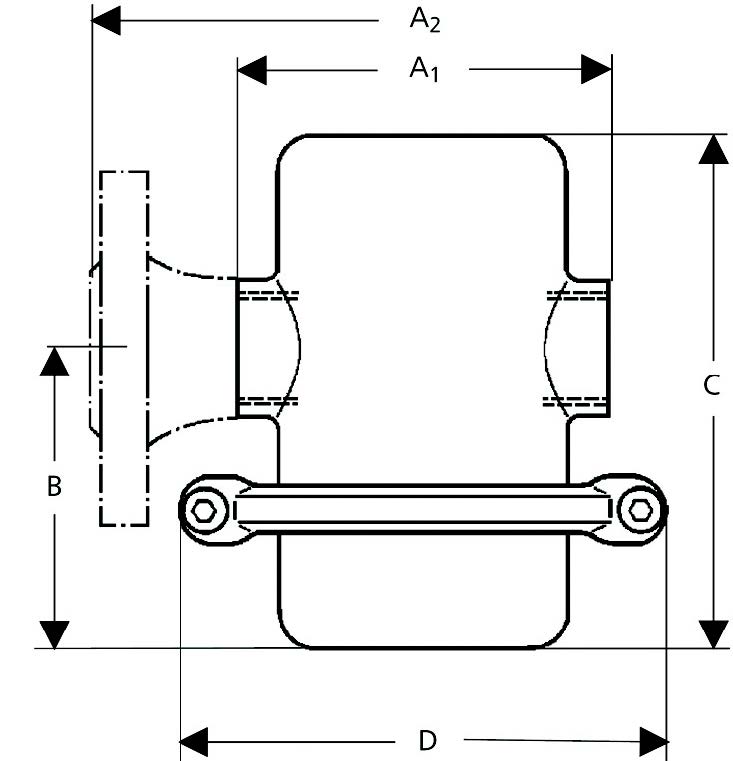

Размеры (мм)

разм. резьбовое присоединение G
1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
A1* 110 110 110 110 110 160
B 105 105 105 105 105 105
C 155 155 155 155 155 155
D 140 140 140 140 140 140

* допуск ± 2 мм

разм. Фланцевое присоединение DN
15 20 25 32 40 50 65 80 100
A2* 150 150 160 180 200 230 290 310 350
B 108 108 108 108 108 108 148 148 207
C 157 157 157 157 157 157 212 212 270
D 140 140 140 140 140 140 200 200 200

* допуск ± 2 мм
