Фильтр сетчатый из нержавеющей стали серия FI 6.06, Mankenberg (Германия)

DN 15 - 50, PN 1,6 МПа, Траб. -60...+190 oС, резьба/резьба, фланец/фланец

Описание

Фильтр FI 6.06 полностью изготовлен из глубокотянутой нержавеющей стали, имеющей высокую коррозионную стойкость.

Корпусные детали соединены между собой с помощью хомутов с двумя болтовыми соединениями.

В фильтре могут использоваться два типа цилиндрических фильтрующих элементов:

Тип P: высококачественный трехслойный гофрированный фильтр (ткань / металлическое волокно / ткань);

Тип S: спеченный фильтрующий элемент из нержавеющей стали.

Малое сопротивление потоку и большое количество собранных механических частиц обеспечивают продолжительные интервалы технического обслуживания.

Технические характеристики

Фланцевое присоединение DN 15-50
Резьбовое присоединение G 1/2 - 2
Номинальное давление PN 1,6 МПа
Температура 190 oC
Рабочие среды газы и пар

Стандарт

  • полностью из нержавеющей стали
  • быстросъемное хомутовое соединение корпуса
  • минимальный размер задерживаемых частиц: тип P – 25 мкм; тип S – 20 мкм
  • дренажная заглушка в нижней части корпуса
  • воздушная заглушка в верхней части корпуса

Опции

  • минимальный размер задерживаемых частиц 5 мкм для типов P и S
  • различные материалы уплотнений
  • Специальные типы присоединений
  • специальные исполнения по запросу

Материалы

Исполнение P S
Температура газы и пар до 140 oC Газы и пар до 190 oC
Корпус нержавеющая сталь нержавеющая сталь
Уплотнение FEPM FEPM
Фильтрующий блок нержавеющая сталь, EP 1.4404
Хомуты нержавеющая сталь

Коэффициент динамического сопротивления ?

Фильтрующий блок размер пор фильтрующего элемента, мкм номинальный диаметр
G 1/2 - 1 1/4 G 1 1/2 + 2
DN 15 - 32 DN 40 + 50
P 25 15 13
5 (опция) 17 16
20 16 15
5 (опция) 28 25

Расчет падения давления на фильтре

?p = ? • ?2/2 • ? • 10-5 (bar)

? – коэффициент сопротивления (данные в таблице);

значения для чистого фильтрующего элемента

? – скорость потока в присоединительных патрубках (м/с)

? – плотность рабочей среды (кг/м3)

Максимальное допустимое давление (МПа)

Фильтрующий блок номинальный диаметр
G 1/2 - 1 1/4 G 1 1/2 + 2
DN 15 - 32 DN 40 + 50
P 5/25 ?m 1,6 0,5
5 ?m 1,2 1,1
20 ?m 0,8 0,7

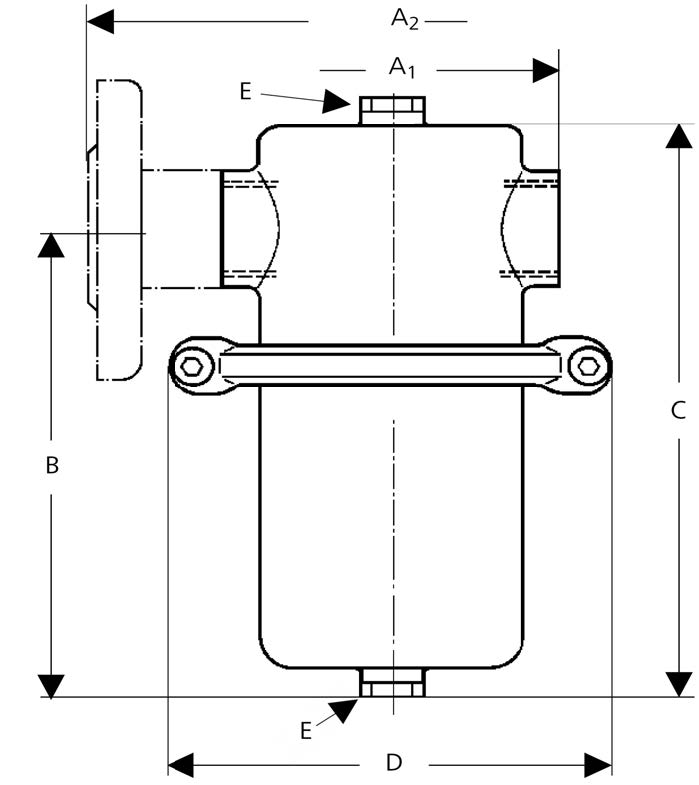

Размеры (мм)

разм. резьбовое присоединение G
1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
A1* 160 158 156 204 192 220
B 235 235 235 235 350 350
C 275 275 275 275 420 420
D 140 140 140 140 200 200
E G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4

* допуск ± 2 мм

разм. Фланцевое присоединение DN
15 20 25 32 40 50
A2* 160 160 160 180 200 230
B 235 235 235 235 350 350
C 275 275 275 275 420 420
D 140 140 140 140 200 200
E G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4

* допуск ± 2 мм

Масса (кг)

Резьба, G Фланцы, DN
1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 15 20 25 32 40 50
3,1 3,2 3,3 3,7 6,8 7 4,2 4,7 5 6 7,4 10,3
