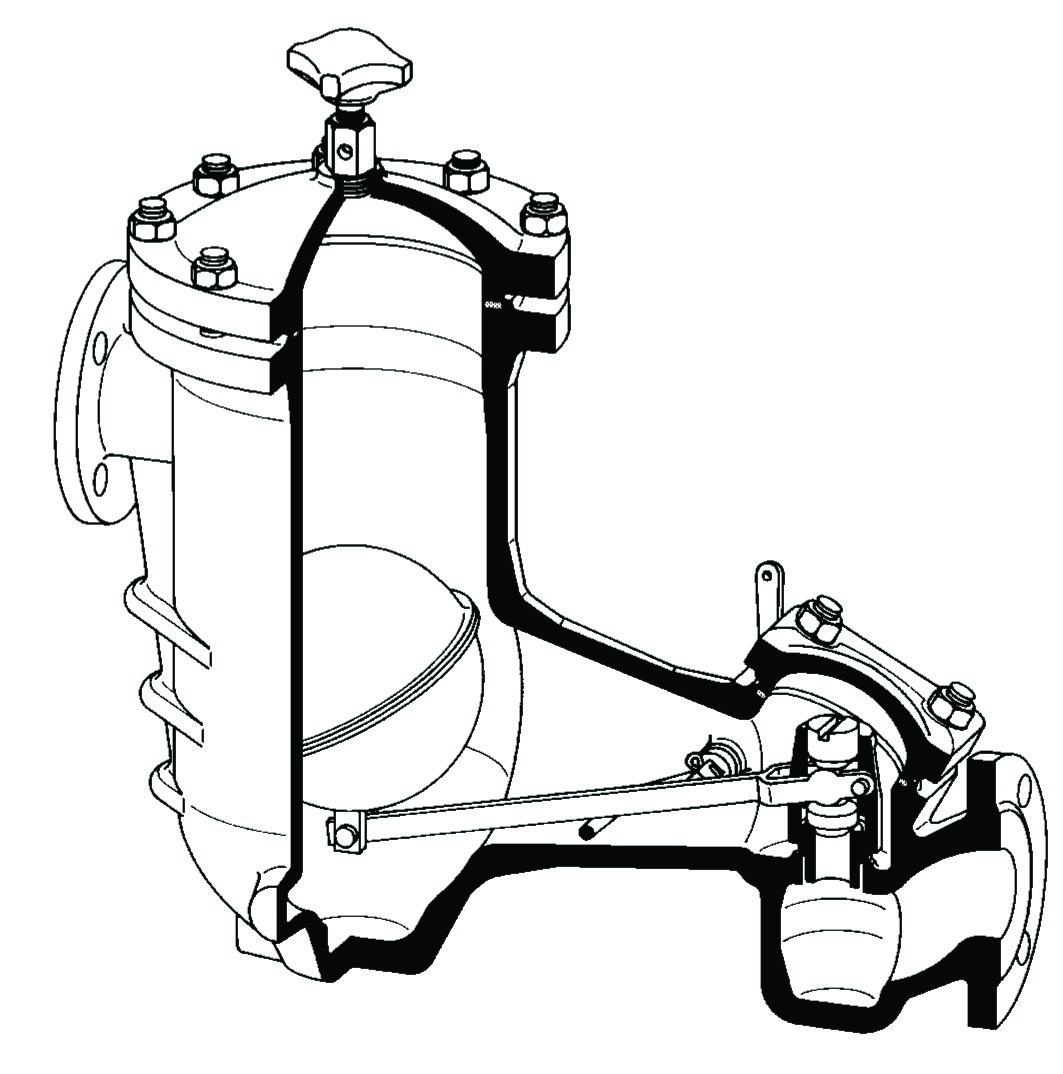

Поплавковый конденсатоотводчик тип КА1 и КА8, Mankenberg (Германия)

DN 15 - 150 мм, PN 1,6 - 4,0 МПа, Тмакс. 400 oС, фланец/фланец

Описание

Поплавковые конденсатоотводчики предназначены для удаления конденсата, а также воздуха и других неконденсирующихся газов, без потерь пара. Конденсатоотводчик NIAGARAспециально спроектирован для больших расходов конденсата. Корпус конденсатоотводчика изготовлен из чугуна, клапан имеет металлическое уплотнение. Может оснащаться различными типами воздушных клапанов. Диаметр трубопровода после конденсатоотводчика должен определяться исходя из расхода конденсата и длины конденсатного трубопровода.

Технические характеристики

Условный диаметр 15 - 150 мм
Условное давление PN16: DN15–150
PN25: DN15–100
PN40: DN15–80
Максимальная рабочая температура 400 oС
Максимальный перепад давления 0,2-4,0 МПа
9 диапазонов
Минимальный перепад давления 0,01 МПа
Максимальное противодавление 98 %
Тип присоединения Фланцевое
Установка горизонтальная

Диапазоны рабочих давлений, (бар)

PN16 0-2 0-4 0-8 0-13 0-16
PN25 0-2 0-4 0-8 0-13 0-16 0-22 0-25
PN40 0-2 0-4 0-8 0-13 0-16 0-22 0-25 0-32 0-40

Спецификация материалов

№ п/п Наименование Материал
1 Корпус Высокопрочный чугун
Углеродистая сталь
2 Седло Нержавеющая сталь
3 Поплавок Нержавеющая сталь
4 Поплавок Нержавеющая сталь

Варианты исполнений

KA1: Ручной воздушный клапан
KA80: Термостатический воздушный клапан и отверстие для отвода воздуха постоянного сечения
KA81: Отверстие для отвода воздуха постоянного сечения
KA83: Термостатический воздушный клапан

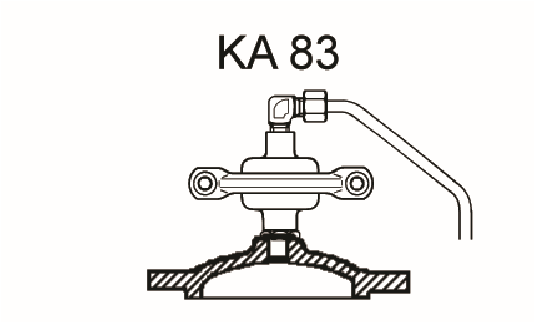

KA88: Отверстие для отвода воздуха переменного сечения.
- Тестовый рычаг
- Для DN65 и больше — дренажное отверстие для отвода загрязнений

Опции

- Для DN50 и менее — дренажное отверстие для отвода загрязнений
- Различные материалы уплотнений для различных сред
- Специальные исполнения для температур до 400 oС
- Специальные исполнения по запросу

Максимальный расход, (кг/ч)

Диапазон,
МПа 		PN 15 20 25 32 40 50 65 80 100 125 150
0-0,2 0,1 460 570 690 1100 1940 3150 5380 9500 14800 21500 35800
0,25 730 900 1100 1800 3100 5000 8600 15200 23600 34000 57000
0,5 1130 1400 1700 2800 4800 7800 13500 23600 35800 53000 89000
1 1590 2000 2400 3900 6800 11000 19000 33500 52000 75000 125000
1,5 2200 2700 3100 5300 9500 15600 26000 46000 64000 103000 172000
2 2470 3050 3700 6000 10600 17400 29000 52000 73000 116000 193000
0-0,4 0,1 280 360 470 700 1120 2400 4000 6100 9500 12000 23000
0,5 690 900 1150 1700 2800 6000 10000 15000 23600 30000 60000
1 970 1280 1600 2400 4000 8360 14000 21400 33400 42300 83000
2 1500 1950 2500 3700 6000 13000 21700 32800 51400 65000 114000
3 1840 2400 3050 4520 7350 15800 26600 40300 63000 79000 137000
4 2120 2760 3500 5300 8600 18400 30700 46500 72700 92000 156000
0-0,8 2 730 1060 1500 1700 3700 6000 10200 19500 29000 39500 64500
4 1050 1500 2120 2800 5220 8500 12900 26300 41000 55700 89000
6 1320 1900 2750 3540 6660 10800 15300 33500 52400 71000 106000
8 1540 2220 3130 4100 7720 12500 17000 38000 60400 82000 123000
0-1,3 4 630 1050 1260 1500 2760 6220 11600 18200 26200 35600 55700
8 940 1540 1860 2220 4080 9190 17200 26880 37800 52700 82000
10 1080 1760 2150 2550 4690 10550 19750 30860 44400 60500 98000
12 1180 1930 2330 2780 5130 11550 21600 33750 48600 66200 110000
13 1230 2010 2430 2900 5350 12040 22500 35200 50700 69000 115000
0-1,6 8 720 1190 1540 1860 3120 6380 14400 21700 32500 44000 82000
12 900 1490 1930 2330 3930 8020 18000 27400 40900 57000 110000
14 980 1600 2000 2520 4240 8660 19500 29500 44100 61000 119000
16 1040 1730 2230 2700 4540 9260 20800 31600 47200 65000 127000
0-2,2 12 1220 1220 1490 1930 1780 6490 11550 15700 21600
16 1420 1420 1730 2230 3200 7500 13340 18500 24900
18 1520 1520 1850 2400 3450 8050 14330 19500 26800
20 1610 1610 1960 2540 3640 8490 15100 20500 28200
22 1660 1660 2040 2600 3750 8890 15820 21500 29600
0-2,5 16 660 660 1040 1360 3500 5210 9260 13340 18150
20 750 750 1180 1550 4000 5900 10490 15100 20500
22 770 770 1220 1620 4150 6180 10980 15820 21500
25 830 830 1320 1740 4400 6620 11780 16960 23100
0-3,2 20 520 520 750 1180 1950 3050 5100 8500
22 550 550 780 1220 2050 3150 5400 8900
25 580 580 840 1320 2200 3400 5800 9500
28 620 620 900 1420 2350 3650 6200 10200
32 660 660 950 1500 2500 3900 6600 10850
0-4,0 35 250 250 690 990 990 2100 3800 6800
40 280 280 740 1060 1060 2300 4100 7300

Код для заказа# (для клапанов серии КА83 с корпусом из углеродистой стали Ру40)

Перепад давления, МПа Ду
15 20 25 32
0-0,2 M78.47M4.35K13 M78.47M4.45K13 M78.47M4.55K13 M78.47M4.65K13
0-0,4 M78.47M4.35K1 M78.47M4.45K1 M78.47M4.55K1 M78.47M4.65K1
0-0,8 M78.47M4.35K3 M78.47M4.45K3 M78.47M4.55K3 M78.47M4.65K3
0-1,3 M78.47M4.35K8 M78.47M4.45K8 M78.47M4.55K8 M78.47M4.65K8
0-1,6 M78.47M4.35K14 M78.47M4.45K14 M78.47M4.55K14 M78.47M4.65K14
0-2,2 M78.47M4.35K15 M78.47M4.45K15 M78.47M4.55K15 M78.47M4.65K15
0-2,5 M78.47M4.35K16 M78.47M4.45K16 M78.47M4.55K16 M78.47M4.65K16
0-3,2 M78.47M4.35K11 M78.47M4.45K11 M78.47M4.55K11 M78.47M4.65K11
0-4,0 M78.47M4.35K17 M78.47M4.45K17 M78.47M4.55K17 M78.47M4.65K17
Перепад давления, МПа Ду
40 50 65 80
0-0,2 M78.47M4.75K13 M78.47M4.85K13 M78.47M4.95K13 M78.47M4.105K13
0-0,4 M78.47M4.75K1 M78.47M4.85K1 M78.47M4.95K1 M78.47M4.105K1
0-0,8 M78.47M4.75K3 M78.47M4.85K3 M78.47M4.95K3 M78.47M4.105K3
0-1,3 M78.47M4.75K8 M78.47M4.85K8 M78.47M4.95K8 M78.47M4.105K8
0-1,6 M78.47M4.75K14 M78.47M4.85K14 M78.47M4.95K14 M78.47M4.105K14
0-2,2 M78.47M4.75K15 M78.47M4.85K15 M78.47M4.95K15 M78.47M4.105K15
0-2,5 M78.47M4.75K16 M78.47M4.85K16 M78.47M4.95K16 M78.47M4.105K16
0-3,2 M78.47M4.75K11 M78.47M4.85K11 M78.47M4.95K11 M78.47M4.105K11
0-4,0 M78.47M4.75K17 M78.47M4.85K17 M78.47M4.95K17 M78.47M4.105K17
