Фильтр SF 2.00 имеет штампосварную конструкцию корпуса с дренажными заглушками в его верхней и нижней частях. Плоский фильтрующий элемент расположен перпендикулярно потоку рабочей среды, что обеспечивает малый перепад давления на грязеуловителе и большое количество собранных механических частиц.
Рекомендуется устанавливать грязеуловители номинальным диаметром от DN 200 и выше крышкой корпуса в верхнем положении.
Грязеуловитель SF 2.00 может быть оснащен манометрами на входе и выходе.
| Фланцевое присоединение DN | 25-1000 |
| Номинальное давление PN | 0,6-10,0 МПа |
| Температура | 450 oC |
| Рабочие среды | жидкости, газы и пар |
| Номинальный диаметр | DN 25 - 80 | DN 100 - 150 | DN 200 - 400 |
| Корпус | St 37-2 | St 37-2 | St 37-2 |
| Уплотнение | Nova Universal | Nova Universal | Nova Universal |
| Сетчатый элемент | нержавеющая сталь | нержавеющая сталь | нержавеющая сталь |
| Рама сетчатого элемента | нержавеющая сталь | чугун опционально нержавеющая сталь | оцинкованная сталь опционально нержавеющая сталь |
| Размер ячейки (мм) | ||||
| Сетчатый элемент № | 3 | 4 | 5 | 7 |
| размер ячейки | 0,25 | 0,5 | 1 | 2,5 |
* - данные по падению давления на фильтре в зависимости от типа ячейки предоставляются по запросу
| Номинальное давление | Номинальный диаметр DN | ||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| PN 1,6 | - | - | - | - | 25 | 35 | 45 | 55 | 75 |
| PN 4,0 | 12 | 15 | 19 | 28 | 35 | 45 | 70 | 90 | 125 |
| Номинальное давление | Номинальный диаметр DN | ||||
| 200 | 250 | 300 | 350 | 400 | |
| PN 0,6, 1,0 | 85 | 145 | 205 | 310 | 430 |
| PN 1,6 | 120 | 160 | 215 | 340 | 510 |
| PN 2,5 | 170 | 250 | 320 | 460 | 650 |
Размеры и масса под DN 500-1000 по запросу.

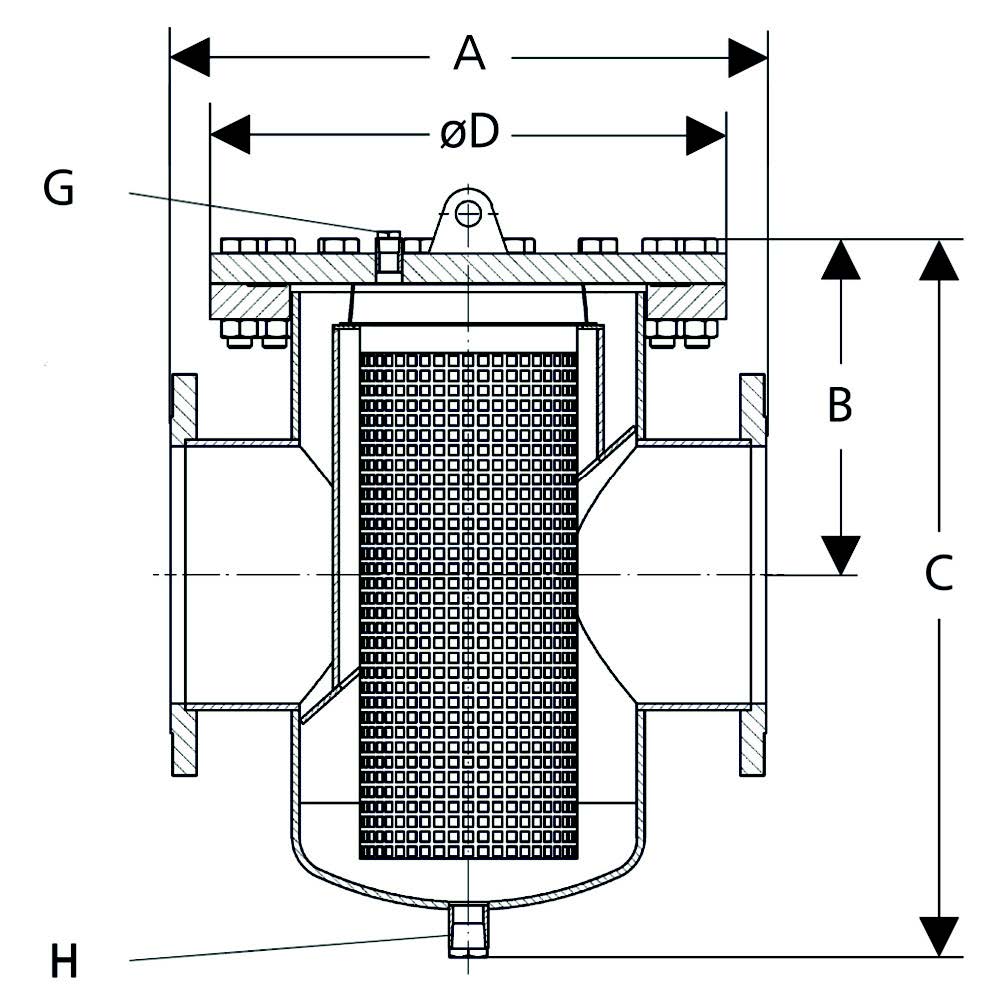

| Разм. | PN | Фланцевое присоединение DN | ||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| A | до PN 4,0 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| B | 140 | 140 | 160 | 190 | 200 | 200 | 230 | 260 | 300 | |
| B* | 250 | 250 | 310 | 350 | 360 | 360 | 430 | 490 | 600 | |
| C | 200 | 200 | 240 | 320 | 340 | 340 | 400 | 470 | 560 | |
| ? D | 185 | 185 | 200 | 235 | 270 | 270 | 300 | 375 | 450 | |
| E | G 1/4 | G 1/4 | G 1/4 | G 1/4 | G 1/2 | G 1/2 | G 3/4 | G 3/4 | G 1 | |
* расстояние, необходимое для извлечения сетчатого элемента
| Разм. | PN | Фланцевое присоединение DN | ||||
| 200 | 250 | 300 | 350 | 400 | ||
| A | 0,6-1,6 | 500 | 600 | 700 | 800 | 900 |
| A | 2,5 | 550 | 650 | 750 | 900 | 950 |
| B | до PN2,5 | 310 | 360 | 420 | 480 | 550 |
| B* | 750 | 900 | 1050 | 1150 | 1350 | |
| C | 600 | 700 | 820 | 930 | 1050 | |
| ? D | 450 | 530 | 580 | 710 | 750 | |
| E | G1 | G1 1/4 | G1 1/4 | G1 1/2 | G1 1/2 | |
* расстояние, необходимое для извлечения сетчатого элемента
| Сетчатый элемент | Размер ячейки (мм) | Эффективная проходная площадь (%) | Стандарт |
|---|---|---|---|
| № 3 | 0,25 | 41 | |
| № 4 | 0,5 | 51 | DN 25-150 |
| № 5 | 1,0 | 67 | DN 200-500 |
| № 7 | 2,5 | 69 | DN 600-1000 |
