Клапан поплавковый MANKENBERG NV16e, для установки на трубопровод, литая сталь DN15...150, PN16, фланцевый

Технические характеристики

Условный диаметр	10...150 мм
Условное давление	16 бар
Максимальный перепад	16 бар
Рабочая температура	-10...+130°С
Тип присоединения	фланцевое
Вариант установки	на трубопровод

Применение

Поплавковые клапаны Mankenberg NV16e являются поплавковыми клапанами сбалансированными по давлению для установки на трубопровод. Предназначены для регулирования уровня жидкости в открытых емкостях и в емкостях под давлением. Поплавковые клапана Mankenberg NV16e могут работать как на открытие, так и на закрытие потока среды при достижении уровня, для направления потока как сверху вниз, так и снизу вверх, а так же может монтироваться и на горизонтальный трубопровод.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан поплавковый MANKENBERG NV16е, для установки на трубопровод, литая сталь DN15...150, PN16, фланцевый

ВНИМАНИЕ! Данная продукция является санкционной. Поставка продукции рассчитывается каждый раз индивидуально и не является гарантированной. Обращайтесь в офис нашей компании для расчета стоимости и сроков, а так же для подбора аналогов.

Описание поплавкового клапана Mankenberg NV16e

NV16e являются поплавковыми клапанами для установки на горизонтальный трубопровод, сбалансированный по давлению. Предназначены для регулирования уровня жидкости в открытых ёмкостях и в ёмкостях под давлением. Клапаны имеют сбалансированную по давлению конструкцию, поэтому могут использоваться для рабочих давлений жидкости до 40 бар. Возможна настройка положения поплавка. Для работы клапанов требуется использовать направляющие для поплавка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КЛАПАНА Mankenberg NV16e

Диаметр клапана	15....150мм
Номинальное давление	16 бар
Максимальное входное давление	16,0 бар
Рабочая температура среды	– 20°C до + 130°C
Пропускная способность, Kvs	4,0...160,0 м3/ч
Тип установки поплавкового клапана	установка на трубопровод
Присоединения	Фланцевое
ОПЦИИ	Полимерное покрытие внутренних поверхностей для агрессивных сред Различные материалы седлового уплотнения Специальные исполнения по запросу Исполнение корпуса из нержавеющей стали

Коэффициент пропускной способности Kvs, (м3/ч) поплавкового клапана Mankenberg NV16e

Ду, (мм)	15	20	25	40	50	65	80	100	125	150
Kvs, (м3/ч)	4	5	6	20	32	50	80	100	140	160

Материалы поплавкового клапана Mankenberg NV16е

Корпус	Литая сталь
Уплотнения клапана	EPDM
Седло, плунжер, шток	Нержавеющая сталь CrNiMo-Steel
Поплавок и направляющая	Нержавеющая сталь CrNiMo-Steel

Размеры, (мм); масса, (кг) для поплавкового клапана Mankenberg NV16e

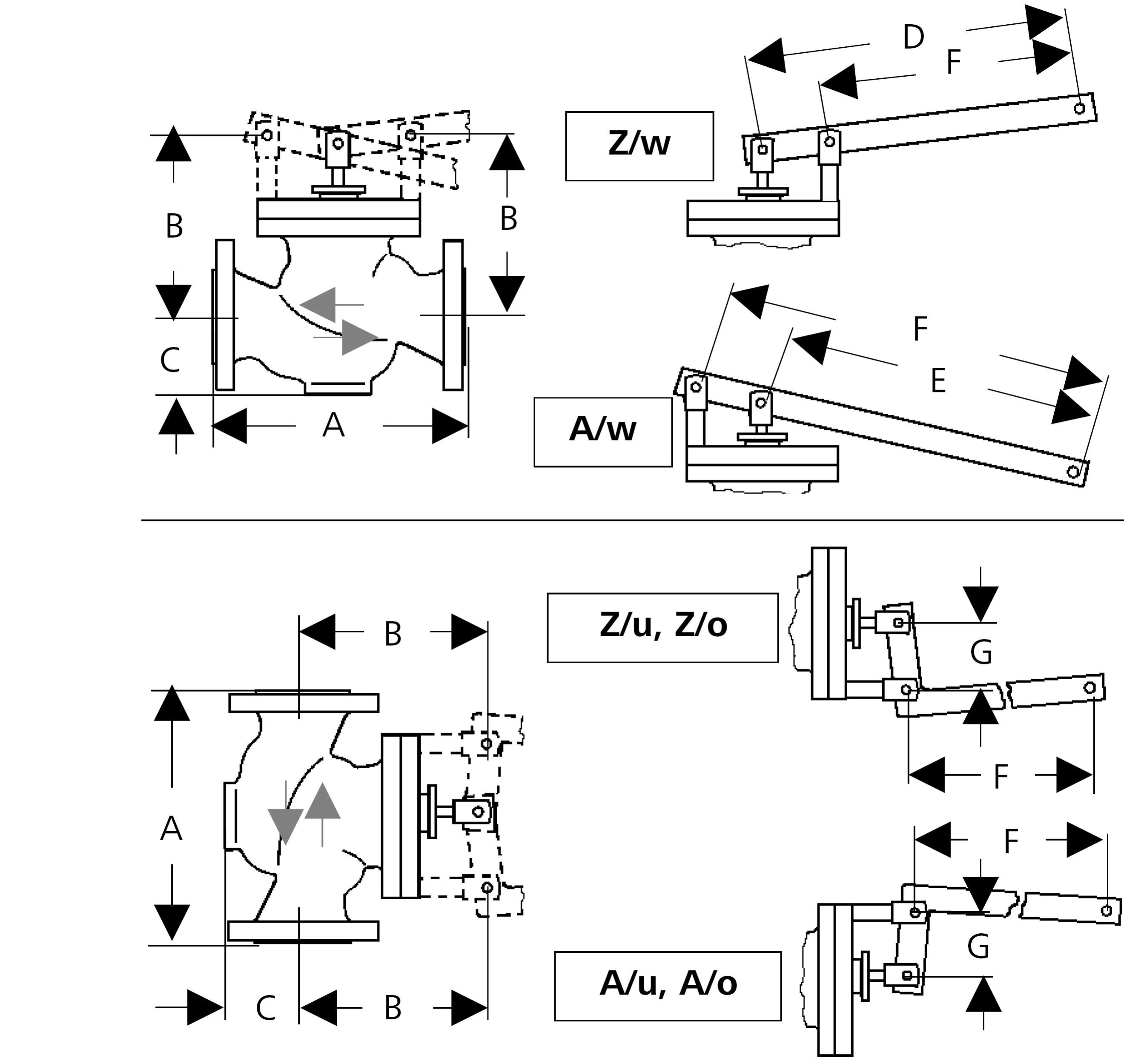

NV16e											Схема
Размер	Фланцы, Ду
Размер	15	20	25	40	50	65	80	100	125	150
А	130	150	160	200	230	290	310	350	400	480
B	175	175	175	195	195	290	290	290	325	400
C	55	55	55	125	125	105	105	105	185	200
D	360	360	360	480	480	640	640	640	760	895
E	270	270	270	360	360	480	480	480	570	675
F	315	315	315	420	420	560	560	560	665	785
G	45	45	45	60	60	80	80	80	95	110
Масса, (кг)	6	7	8	14	19	40	48	60	98	128

Размеры поплавка, (мм)

Фланцы, Ду
15	20	25	40	50	65	80	100	125	150
200	200	200	280	280	305	305	305	340	340

* диаметр поплавка равен высоте

Возможные исполнения поплавкового клапана Mankenberg NV16e и их обозначения

Принцип действия
Z	клапан закрывается при повышении уровня
A	клапан открывается при повышении уровня
Положение трубопровода и направление потока среды
w	горизонтальный трубопровод
o	вертикальный трубопровод, направление потока снизу вверх
u	вертикальный трубопровод, направление потока сверху вниз

Опции поплавкового клапана Mankenberg NV16e

Полимерное покрытие внутренних поверхностей для агрессивных сред
Различные материалы седлового уплотнения
Специальные исполнения по запросу
Исполнение корпуса из нержавеющей стали
