Клапан поплавковый MANKENBERG NV66e, для установки на трубопровод, нержавеющая сталь, DN15...100, PN16, фланец

Клапан поплавковый MANKENBERG NV66e, для установки на трубопровод, нержавеющая сталь, DN15...100, PN16, фланец

Технические характеристики
Условный диаметр 15...100 мм
Условное давление 16 бар
Максимальный перепад 16 бар
Рабочая температура -10...+130°С
Тип присоединения фланец
Вариант установки на трубопровод
Применение

Клапан поплавковый Mankenberg NV66e являются поплавковыми клапанами для установки на горизонтальный или вертикальный трубопровод. Mankenberg NV66e предназначены для регулирования уровня жидкости в открытых емкостях и в емкостях под давлением.  Поплавковые клапаны имеют сбалансированную по давлению конструкцию, поэтому могут использоваться для рабочих давлений жидкости до 1,6 МПа. Возможна настройка положения поплавка по уровню.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан поплавковый MANKENBERG NV66e, для установки на трубопровод, нержавеющая сталь, DN15...100, PN16, фланец, Тмакс 130°С

ВНИМАНИЕ! Данная продукция является санкционной. Поставка продукции  рассчитывается каждый раз индивидуально и не является гарантированной. Обращайтесь в офис нашей компании для расчета стоимости и сроков, а так же для подбора аналогов.



Описание поплавкового клапана Mankenberg NV66e

Клапан поплавковый Mankenberg NV66e являются поплавковыми клапанами для установки на горизонтальный или вертикальный трубопровод. Mankenberg NV66e предназначены для регулирования уровня жидкости в открытых емкостях и в емкостях под давлением.  Поплавковые клапаны имеют сбалансированную по давлению конструкцию, поэтому могут использоваться для рабочих давлений жидкости до 1,6 МПа. Возможна настройка положения поплавка..

Для работы клапанов требуется использовать направляющие для поплавка.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КЛАПАНА Mankenberg NV66e

Диаметр клапана 15....100мм
Номинальное давление 16 бар
Максимальное входное давление  16,0 бар
Рабочая температура среды – 20°C до + 130°C
Пропускная способность, Kvs 4,0...100,0 м3/ч
Тип установки поплавкового клапана установка на трубопровод
Присоединения Фланцевое
ОПЦИИ
  • Полимерное покрытие внутренних поверхностей для агрессивных сред
  • Различные материалы седлового уплотнения
  • Специальные исполнения по запросу


Материалы поплавкового клапана Mankenberg NV66e

Корпус, внутренние элементы Нержавеющая сталь
Седловое уплотнение EPDM
Поплавок, штанга поплавка, направляющая Нержавеющая сталь



Возможные исполнения клапана и их обозначения  поплавкового клапана Mankenberg NV66e

Принцип действия
Z клапан закрывается при повышении уровня
A клапан открывается при повышении уровня
Положение трубопровода и направление потока среды
w горизонтальный трубопровод
o вертикальный трубопровод, направление потока снизу вверх
u вертикальный трубопровод, направление потока сверху вниз



Коэффициент пропускной способности Kvs  поплавкового клапана Mankenberg NV66e, (м3/ч)

DN, (мм) 15 20 25 40 50 65 80 100
Kvs, (м3/ч) 4 5 6 20 32 50 80 100



Размеры  поплавкового клапана Mankenberg NV66e, (мм); масса, (кг)

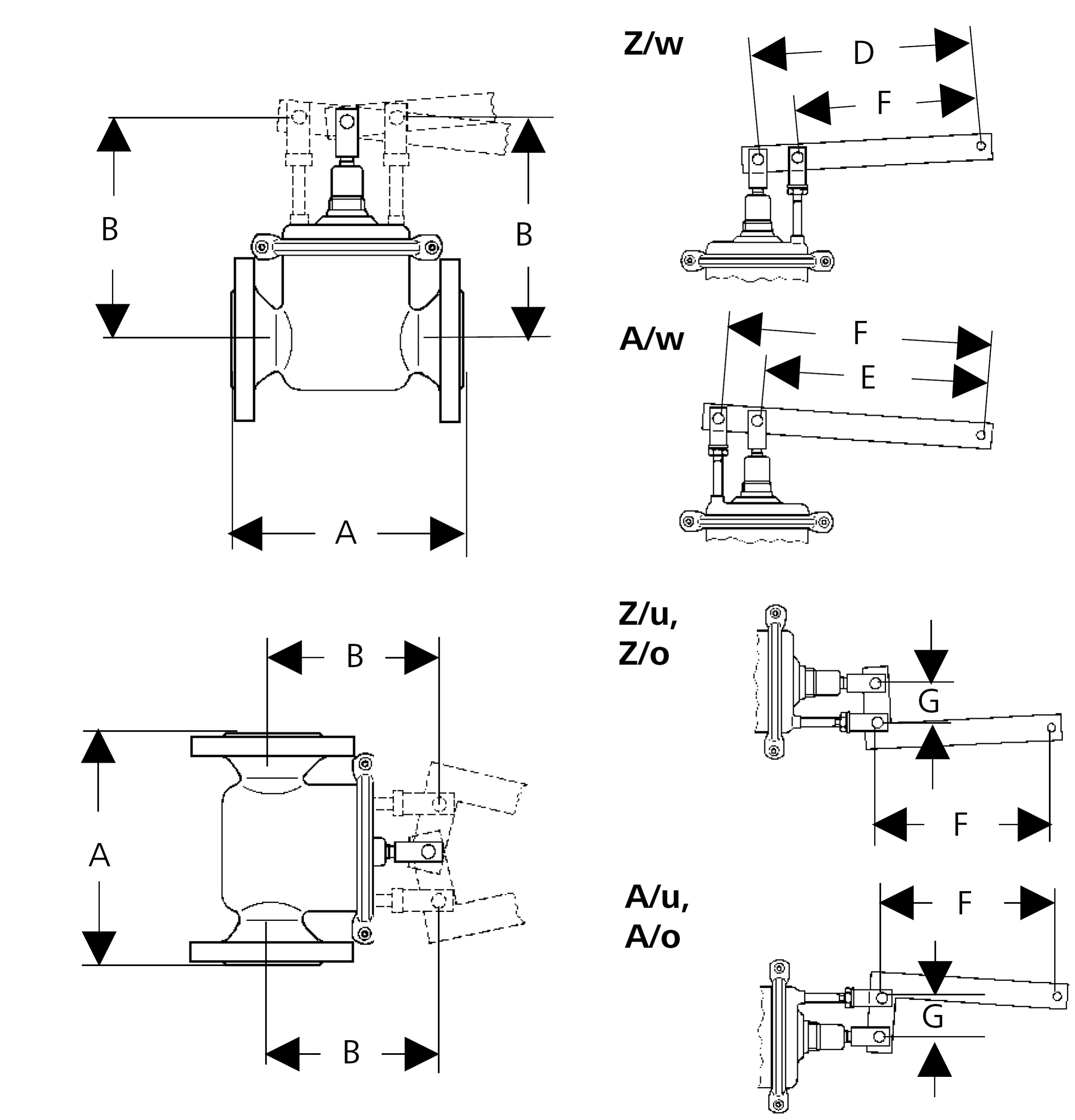

NV66e Схема
Размер Фланцы, DN
15 20 25 40 50 65 80 100
А 130 150 160 200 230 290 310 350
B 185 185 185 220 220 325 325 325
D 360 360 360 480 480 640 640 640
E 270 270 270 360 360 480 480 480
F 315 315 315 420 420 560 560 560
G 45 45 45 60 60 80 80 80
Масса, (кг) 5,8 6,2 6,5 14 14,5 28,5 30,5 31,5



Размеры поплавка, (мм)

Фланцы, DN
15 20 25 40 50 65 80 100
200 200 200 280 280 305 305 305

*диаметр поплавка равен высоте
