Клапан поплавковый MANKENBERG NV67e, для внешней установки на емкость, нержавеющая сталь, DN15...100, PN16, фланец

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16 бар
Максимальный перепад	16 бар
Рабочая температура	-10...+130°С
Тип присоединения	фланец
Вариант установки	внешняя на ёмкость

Применение

Клапан поплавковый Mankenberg NV67e являются поплавковыми клапанами для внешней установки на ёмкость на вертикальный трубопровод. Установка производится таким образом, что поплавок находится внутри емкости, а трубопровод подчали - снаружи. Mankenberg NV67e предназначен для регулирования уровня жидкости в открытых емкостях и в емкостях под давлением. Поплавковые клапаны имеют сбалансированную по давлению конструкцию, поэтому могут использоваться для рабочих давлений жидкости до 1,6 МПа. Возможна настройка положения поплавка по уровню.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан поплавковый MANKENBERG NV67e, для установки на трубопровод, нержавеющая сталь, DN15...100, PN16, фланец, Тмакс 130°С

ВНИМАНИЕ! Данная продукция является санкционной. Поставка продукции рассчитывается каждый раз индивидуально и не является гарантированной. Обращайтесь в офис нашей компании для расчета стоимости и сроков, а так же для подбора аналогов.

Описание поплавкового клапана Mankenberg NV67e

MANKENBERG NV67e являются поплавковыми клапанами для установки на вертикальный трубопровод. Предназначены для регулирования уровня жидкости в открытых ёмкостях и в ёмкостях под давлением. Клапаны имеют сбалансированную по давлению конструкцию, поэтому могут использоваться для рабочих давлений жидкости до 1,6 МПа. Возможна настройка положения поплавка.

Для работы клапанов требуется использовать направляющие для поплавка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КЛАПАНА Mankenberg NV67e

Диаметр клапана	15....100мм
Номинальное давление	16 бар
Максимальное входное давление	16,0 бар
Рабочая температура среды	– 20°C до + 130°C
Пропускная способность, Kvs	4,0...100,0 м3/ч
Тип установки поплавкового клапана	установка на трубопровод
Присоединения	Фланцевое
ОПЦИИ	Полимерное покрытие внутренних поверхностей для агрессивных сред Различные материалы седлового уплотнения Специальные исполнения по запросу

Возможные исполнения поплавкового клапана Mankenberg NV67e и их обозначения

Принцип действия
Z	клапан закрывается при повышении уровня
A	клапан открывается при повышении уровня
Положение трубопровода и направление потока среды
w	горизонтальный трубопровод
o	вертикальный трубопровод, направление потока снизу вверх
u	вертикальный трубопровод, направление потока сверху вниз

Коэффициент пропускной способности Kvs поплавкового клапана Mankenberg NV67e, (м³/ч)

DN, (мм)	15	20	25	40	50	65	80	100
Kvs, (м³/ч)	4	5	6	20	32	50	80	100

Материалы поплавкового клапана Mankenberg NV67e

Корпус	Нержавеющая сталь
Седловое уплотнение	EPDM
Поплавок	Нержавеющая сталь

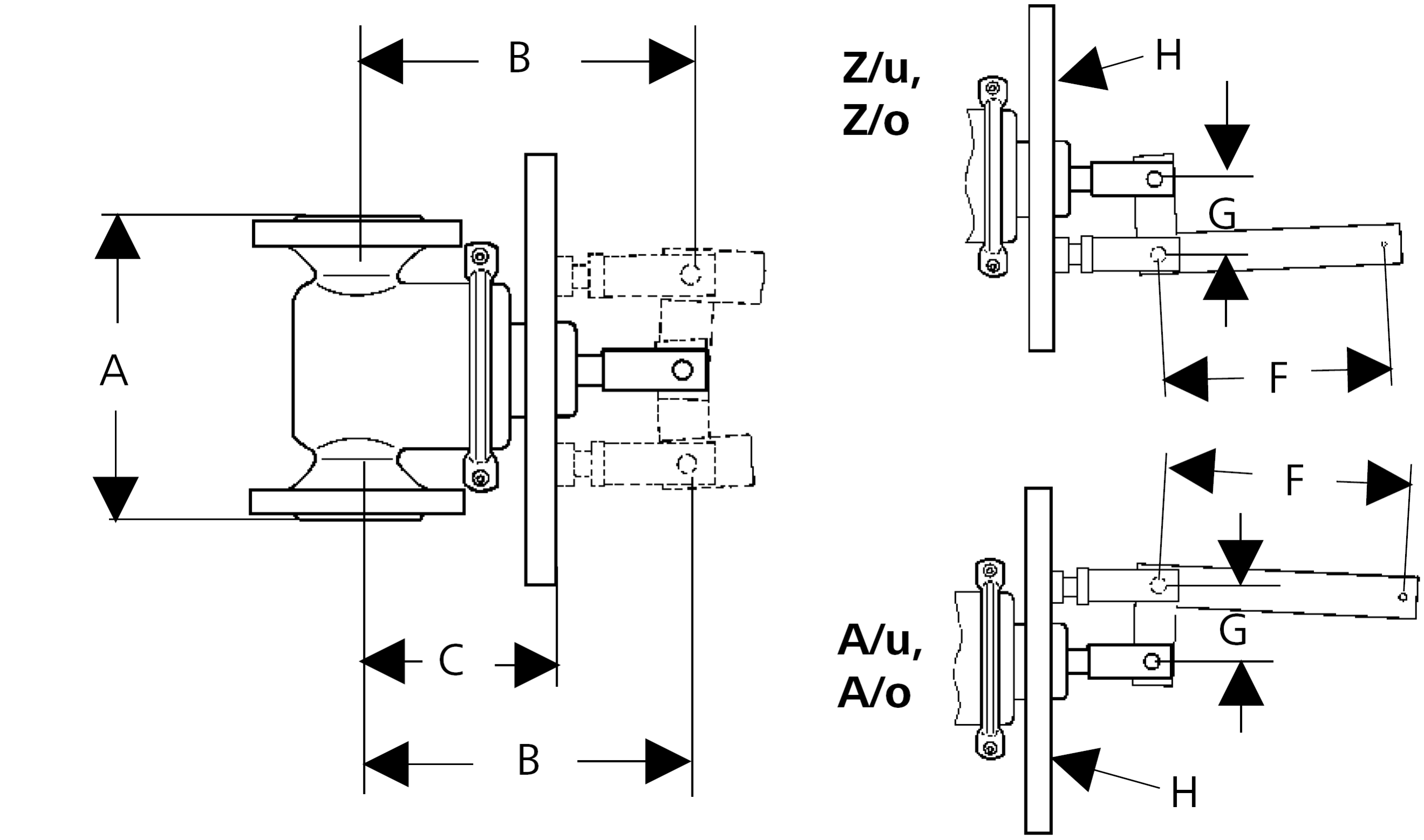

Размеры, (мм); масса, (кг) поплавкового клапана Mankenberg NV67e

NV67e
Размер	Фланцы, DN
Размер	15	20	25	40	50	65	80	100
А	160	160	160	200	230	290	310	350
B	185	185	185	220	220	317	317	317
C	125	125	125	145	145	211	211	211
F	210	210	210	280	280	420	420	420
G	30	30	30	40	40	60	60	60
H	DN100			DN125		DN200
Масса, (кг)	11,5	12	15	22,5	23	44,5	46,5	47,5

Размеры поплавка поплавкового клапана Mankenberg NV67e, (мм)

Фланцы, DN
15	20	25	40	50	65	80	100
200	200	200	280	280	305	305	305

^*диаметр поплавка равен высоте
