Пневмопривод линейный Смартгир ПП серии 350...1400, для регулирующих клапанов, управление 0,2...2,4 бар, усилие 5,0...25,0 кН, ход штока 25...100 мм

ОПИСАНИЕ ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Линейный пневмопривод  с мембраной Смартгир ПП предназначен для установки на двух и трехходовые регулирующие клапаны ГРАНРЕГ КМ диаметром до 300 мм включительно, а так же на  запорные клапаны линейного типа. Применяются в системах теплоснабжения, охлаждения, вентиляции,  линиях подачи пара и на промышленных технологических системах, в том числе химически агреесивных. Обладает по сравнению с электроприводами большей точностью и ресурсом, а так же большей скоростью срабатывания, что особенно важно при критических ситуациях. Применяются как в помещениях, так и на улице с окружающей температурой до -50°С. Возможны нормально-закрытое (НЗ) и нормально-открытое (НО) исполнения. Исполнения с ручным дублёром доступны в качестве опции

ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

МАРКИРОВКА  ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

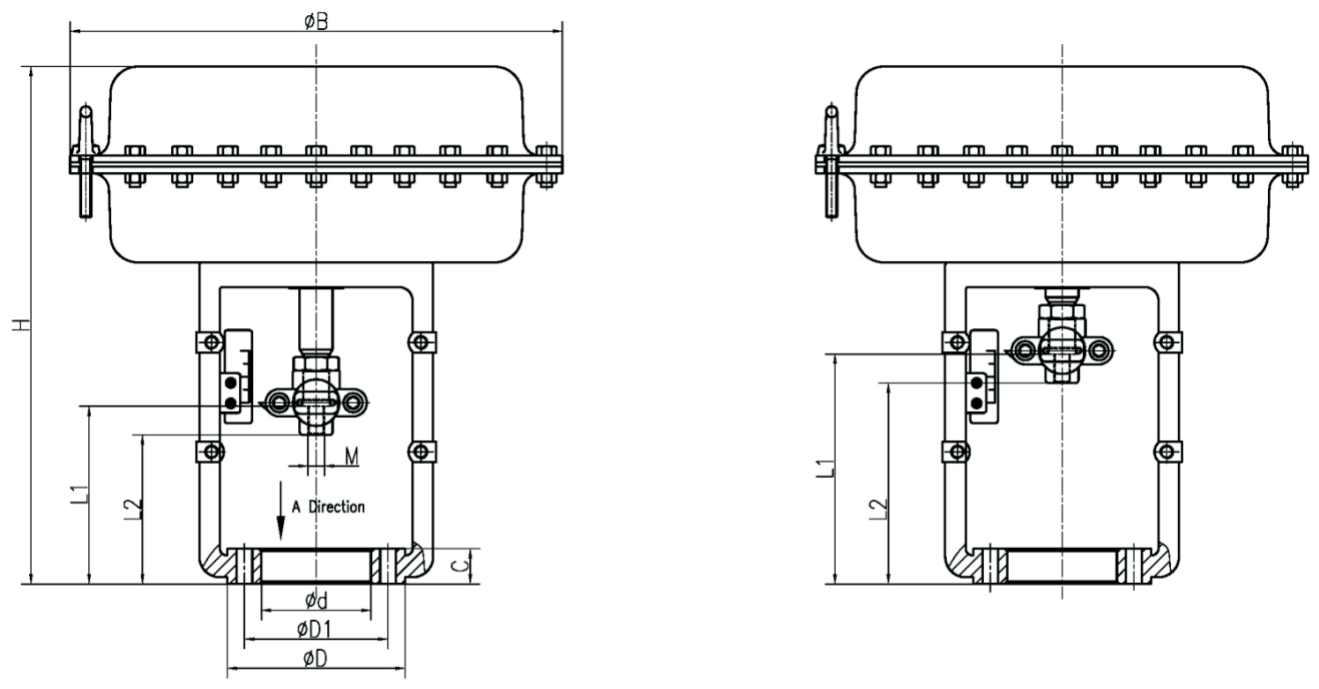

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Модель	Ход	L1	L2	H	Ш	ШD	ШD1	Шd	Шn-K	C	M	Масса без ручного дублера, кг	Масса с ручным дублером, кг
350	25	120	103	300	290	100	80	60	4-Ш10	20	M10	13	17
350		95	78
560	40	170	145	390	365	135	105	80	4-Ш12	26	M12 х 1.25	22	27
560		170 130	145 105
900	60	200	175	524	475	152	118	95	4-Ш14	31	M16 х 1.5	42	50
900		140	115
1400	100	275	245	728	590	175	130	100	4-Ш18	37	M20 х 1.5	100	115
1400		175	145

МАКСИМАЛЬНОЕ УСИЛИЕ ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ, КН
