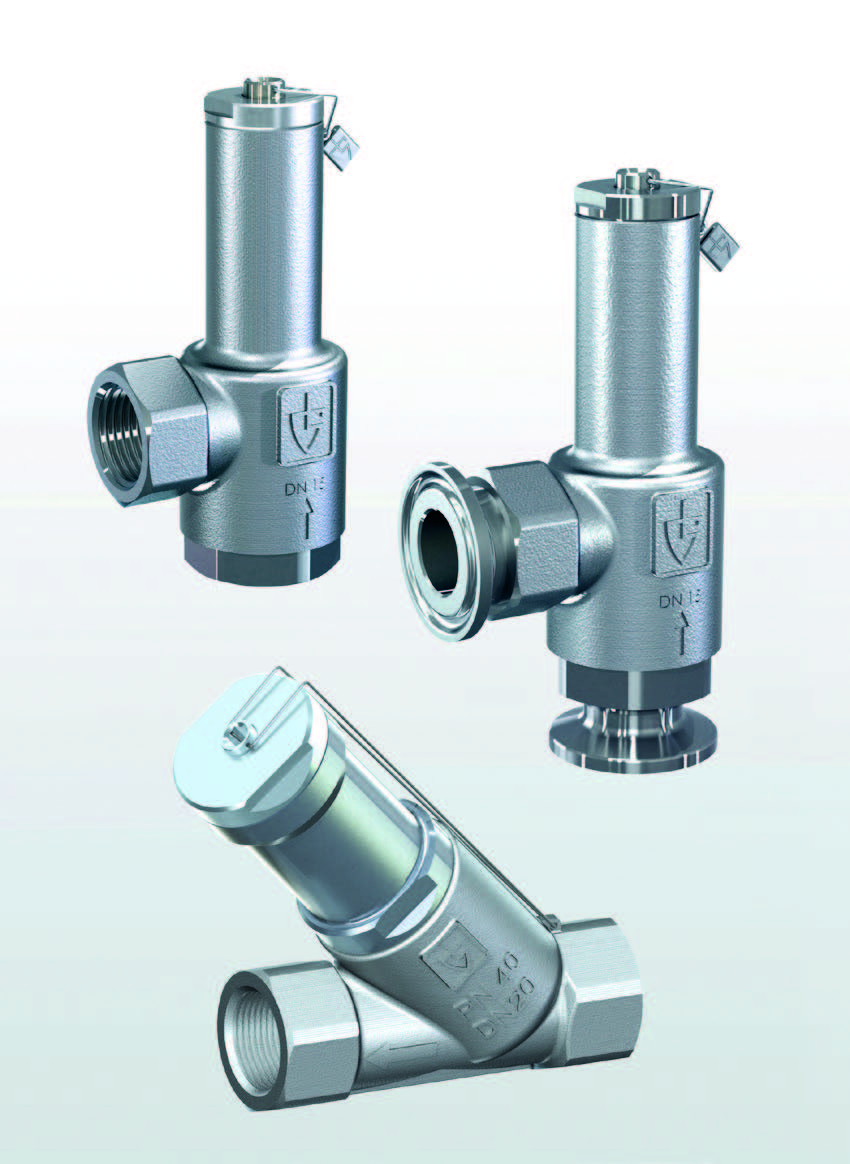

Перепускной клапан GOETZE 417, нержавеющая сталь, на пар, жидкости и газы, прямой, угловой, DN10...50, PN40, резьбовой
Технические характеристики
| Условный диаметр |
15...50 мм |
| Условное давление |
40 бар |
| Раб. температура |
-60...+225С |
| Давление настройки |
0,5...20,0 бар |
| Величина Kvs |
3,0...35,6 м3/ч |
| Тип присоединения |
резьба |
Применение
Клапаны перепускные (регуляторы давления "до себя") GOETZE 417 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 417 отличает корпус из нержавеющей стали, который может быть как в угловом, так и в прямом исполнении, а так же компактные размеры. Так же возможны исполенния с присоединением под "молочную резьбу".
Цены и заказ оборудования
Описание
Документация
Перепускной клапан GOETZE 417, нержавеющая сталь, на пар, жидкости и газы, прямой, угловой, DN10...50, PN40, резьбовой, хомутовое
ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
Клапаны перепускные (регуляторы давления "до себя") GOETZE 417 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 417 отличает корпус из нержавеющей стали, который может быть как в угловом, так и в прямом исполнении, а так же компактные размеры. Так же возможны исполенния с присоединением под "молочную резьбу".
ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
Для защиты:
- насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей
Для регулирования в:
- системах под давлением для нейтральных / ненейтральных газов и паров, в зависимости от материала уплотнения, а также для водяного пара.
- Защита насосов
- Испытательные стенды
- Аппаратостроение
- Суда и судовое оборудование
- противообледенительные системы
Машиностроение- Промышленные установки
- Технологические линии в пищевой, фармацевтической и косметической промышленности
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
| Диаметр клапана |
1/2"...2" (15...50 мм) |
| Номинальное давление |
40 бар |
| Максимальное входное давление (давление настройки) |
0,2....20,0 бар |
| Рабочая температура среды |
– 60°C до + 225°C |
| Пропускная способность |
3,0...35,6 м3/ч |
| Максимальное редукционное соотношение |
10:1 |
| Минимальный перепад давления |
0,2 бар |
| Присоединения |
Внутренняя резьба BSPT
Хомутовое соединение (пищевое)
|
| Исполнение |
Прямое
Угловое
|
| ОПЦИИ |
Опломбирование
Обезжиренное исполнение
Производство обезжиренного продукта для применения с кислородом
|
РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
| Жидкости |
нейтральные и не нейтральные |
 |
| Воздух, газы и технические пары |
нейтральные и не нейтральные |
 |
| Водяной пар |
|
 |
СЕРТИФИКАТЫ И ДОПУСКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417 (указаны частично, остальные по запросу)
| Сертификаты |
|
| TR ZU 032/2013 - TR ZU 010/2011 |
|
| Классификация обществ |
|
|
DNVGL
Lloyd's Register EMEA
American Bureau of Shipping
Bureau Veritas
Russian Maritime Register of Shipping
|
DNVGL
LR EMEA
ABS
BV
RS
|
СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
| Серия |
Материал |
DIN EN |
ASME |
| Материал корпуса на входе |
Нержавеющая сталь |
1.4404 / 1.4408* |
316 L / CF8M |
| Материал корпуса на выходе |
Нержавеющая сталь |
1.4404 / 1.4408 |
316 L / CF8M |
| Внутренние части |
Нержавеющая сталь |
1.4404 |
316 L |
| Нажимная пружина |
Нержавеющая сталь |
1.4310 |
302 |
* с версией yt.
ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 617
ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 617
| t |
Газоплотное исполнение полости пружины |
для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу. |
| yt |
Газоплотное исполнение полости пружины, Корпус в форме сквозного отверстия |
для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу. Доступно только в DN от 10 до DN 25. |
Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный.
СРЕДА ПРИМЕНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
|
GF
|
газообразный и жидкий
|
Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
|
ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
|
O
|
без подрыва
|
Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
|
ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
| Номинальный диаметр DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| 3/8" (10) |
1/2" (15) |
3/4" (20) |
1" (25) |
1 1/4" (32) |
1 1/2" (40) |
2" (50) |
| Вход |
t |
yt |
t |
yt |
t |
yt |
t |
yt |
t |
t |
t |
| 3/8" (10) |
♦ |
♦ |
|
|
|
|
|
|
|
|
|
| 1/2" (15) |
|
|
♦ |
♦ |
|
|
|
|
|
|
|
| 3/4" (20) |
|
|
|
|
♦ |
♦ |
|
|
|
|
|
| 1" (25) |
|
|
|
|
|
|
♦ |
♦ |
|
|
|
| 1 1/4" (32) |
|
|
|
|
|
|
|
|
♦ |
|
|
| 1 1/2" (40) |
|
|
|
|
|
|
|
|
|
♦ |
|
| 2" (50) |
|
|
|
|
|
|
|
|
|
|
♦ |
ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
| f / f |
Стандарт |
Внутренняя резьба BSP-P / Внутренняя резьба BSP-P |
| m / f* |
Опция |
Наружная резьба BSP-Р / Внутренняя резьба BSP-P |
| KLSDIN / KLSDIN* |
Опция |
Соединение хомутом DIN / Соединение хомутом DIN |
* - не для версии yt
УПЛОТНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
| NBR |
Нитрил-Бутадиен (Стандарт) |
Уплотнительная шайба из эластомера, 0,2 - 12 бар |
-30°C до +130°C |
| FKM |
Фторуглерод |
Уплотнительная шайба из эластомера, 0,2 - 12 бар |
-20°C до +200°C |
| EPDM |
Этилен-Пропилен-Диен |
Уплотнительная шайба из эластомера, 0,2 - 12 бар |
-50°C до +150°C |
| PTFE |
Политетрафторэтилен |
Уплотнительная шайба, 0,5 - 20 бар |
-60°C до +225°C |
Конструкция клапана t: При уплотнеинни седла из PTFE, кольцевое уплотнение корпуса и установочного шпинделя должно быть выполнено из FKM.
Конструкция клапана yt: Уплотнение корпуса и уплотнение штока из PTFE.
НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417
| Номинальный диаметр |
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| Присоединение DIN EN ISO 228 |
G |
3/8" (10) |
1/2" (15) |
3/4" (20) |
1" (25) |
1 1/4" (32) |
1 1/2" (40) |
2" (50) |
| Выход DIN EN ISO 228 |
G |
3/8" (10) |
1/2" (15) |
3/4" (20) |
1" (25) |
1 1/4" (32) |
1 1/2" (40) |
2" (50) |
| Установочный размер в мм |
L |
30 |
34 |
40 |
46 |
50 |
61 |
67 |
| L1 |
41 |
44 |
54 |
57 |
61 |
75 |
82 |
| L2 |
69 |
72 |
90 |
95 |
- |
- |
- |
| L3 |
85,2 |
87,2 |
116,5 |
131,4 |
- |
- |
- |
| H |
60 |
69 |
86 |
101 |
118 |
139 |
149 |
| H1 |
62,5 |
71 |
88,5 |
104 |
121 |
141,5 |
153,5 |
| H2 |
65 |
65 |
90 |
103,5 |
|
|
|
| h |
29 |
33 |
36 |
48 |
52 |
60 |
66 |
| h1 |
42 |
49 |
50 |
67 |
71 |
85 |
91 |
| h2 |
41 |
46 |
46 |
61 |
63 |
76 |
80 |
| h3 |
11,8 |
13,8 |
16,5 |
20,8 |
- |
- |
- |
| d1 |
10 |
16 |
20 |
26 |
32 |
38 |
50 |
| d2 |
27,5 |
27,5 |
27,5 |
43,5 |
43,5 |
43,5 |
56,5 |
| d3 |
34 |
34 |
34 |
50,5 |
50,5 |
50,5 |
64 |
| SW1 |
26 |
30 |
36 |
46 |
55 |
58 |
70 |
| SW2 |
24 |
27 |
32 |
41 |
50 |
65 |
70 |
| SW3 |
30 |
30 |
36 |
46 |
55 |
65 |
70 |
| SW4 |
22 |
27 |
31 |
41 |
- |
- |
- |
| do |
10 |
13 |
19 |
25 |
30 |
38 |
50 |
| Вес |
кг |
0,3 |
0,4 |
0,7 |
1,2 |
1,9 |
2,5 |
3,8 |
| Устанавливаемое давление |
бар |
0,2 - 20 |
0,2 - 20 |
0,2 - 20 |
0,2 - 20 |
0,2 - 20 |
0,2 - 20 |
0,2 - 20 |
| Диапазон установки |
бар |
0,2 - 0,8 |
0,2 - 0,8 |
0,2 - 0,8 |
0,2 - 0,8 |
0,2 - 0,8 |
0,2 - 0,8 |
0,2 - 0,8 |
| 0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
| 2-8 |
2-8 |
2-8 |
2-8 |
2-8 |
2-8 |
2-8 |
| 2-12 |
2-12 |
2-12 |
2-12 |
2-12 |
2-12 |
2-12 |
| 12-20 |
12-20 |
12-20 |
12-20 |
12-20 |
12-20 |
12-20 |
ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 417

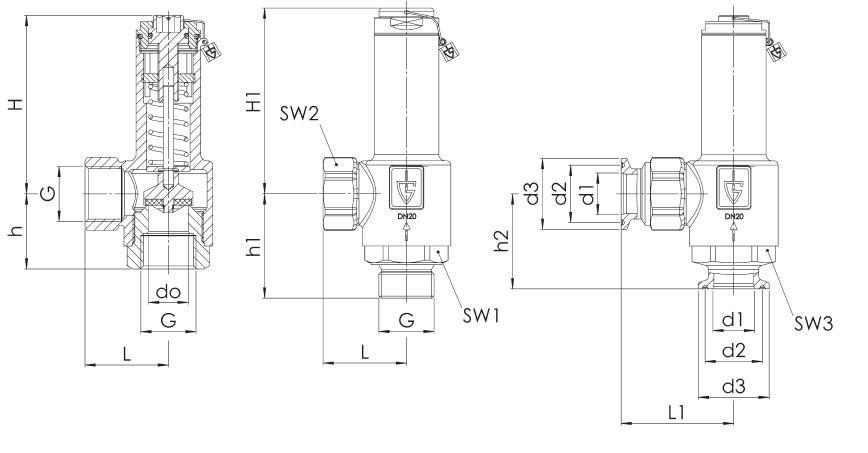

Конструкция клапана: 417t

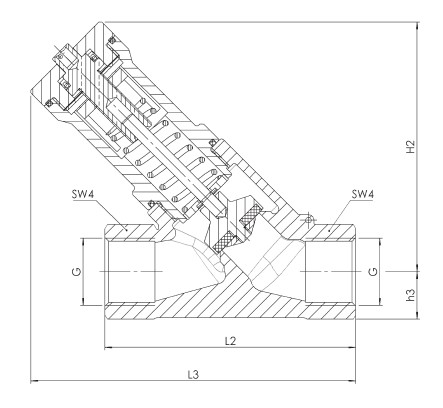

Конструкция клапана: 417yt
