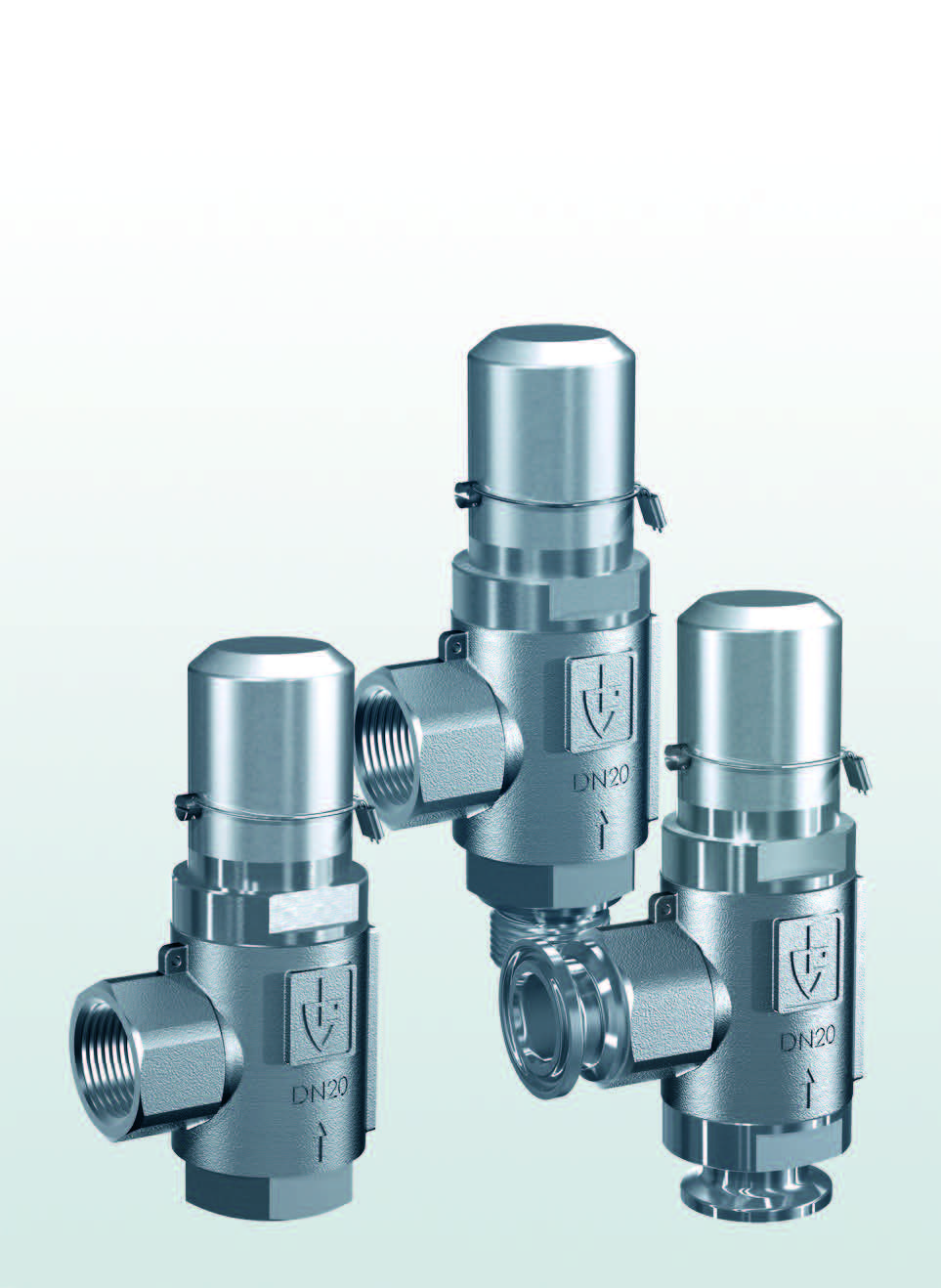

Перепускной клапан GOETZE 418, нержавеющая сталь, герметичный, на пар, жидкости и газы, угловой или прямой, DN10...32, PN40, резьбовой

Технические характеристики

Условный диаметр	10...32 мм
Условное давление	40 бар
Раб. температура	-60...+225С
Давление настройки	0,2...30,0 бар
Величина Kvs	0,4...16,3 м3/ч
Тип присоединения	резьба

Применение

Клапаны перепускные (регуляторы давления "до себя") GOETZE 418 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 418 отличает герметичный корпус из нержавеющей стали, компактные размеры.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Перепускной клапан GOETZE 418, нержавеющая сталь, герметичный, на пар, жидкости и газы, угловой или прямой, DN10...32, PN40, резьбовой

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

Для защиты:

- насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей

Для регулирования в:

- системах под давлением для нейтральных / ненейтральных газов и паров, в зависимости от материала уплотнения, а также для водяного пара.

Защита насосов
Испытательные стенды
Аппаратостроение
Суда и судовое оборудование
противообледенительные системы
Машиностроение
Промышленные установки
Технологические линии в пищевой, фармацевтической и косметической промышленности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

Диаметр клапана	3/8"...2" (10...50 мм)
Номинальное давление	16 бар
Максимальное входное давление (давление настройки)	0,2....30,0 бар
Рабочая температура среды	– 60°C до + 225°C
Пропускная способность	3,0...35,6 м3/ч
Максимальное редукционное соотношение	10:1
Минимальный перепад давления	0,2 бар
Присоединения	Внутренняя резьба BSPT наружная/внутренняя резьба хомутовое соединение
Исполнение	Прямое Угловое
ОПЦИИ	Опломбирование Обезжиренное исполнение Производство обезжиренного продукта для применения с кислородом

РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ И ДОПУСКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418 (указаны частично, остальные по запросу)

Сертификаты
TR ZU 032/2013 - TR ZU 010/2011
Классификация обществ
DNVGL Lloyd's Register EMEA American Bureau of Shipping Bureau Veritas Russian Maritime Register of Shipping	DNVGL LR EMEA ABS BV RS

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Поставляется без развоздушивателя. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу.
Комплектный сменный картридж как запасная часть (Код заказа: 418 Картридж-DN..-Уплотнение), замена возможна без разборки корпуса
Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный.

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

Номинальный диаметр DN		10	15	20	25	32
Вход		3/8" (10)	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)
Выход	3/8" (10)	♦
	1/2" (15)		♦
	3/4" (20)			♦
	1" (25)				♦
	1 1/4" (32)					♦

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P
m / f	По запросу	Наружная резьба BSP-Р / Внутренняя резьба BSP-P
KLSDIN / KLSDIN	По запросу	Соединение хомутом DIN / Соединение хомутом DIN

УПЛОТНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

NBR	Нитрил-Бутадиен (Стандарт)	Уплотнительная шайба из эластомера, 0,2 - 30 бар	-30°C до +130°C
EPDM	Этилен-Пропилен-Диен	Уплотнительная шайба из эластомера, 0,2 - 30 бар	-50°C до +150°C
FKM	Фторуглерод	Уплотнительная шайба из эластомера, 0,2 - 30 бар	-20°C до +200°C
PTFE	Политетрафторэтилен	Уплотнительная шайба, 0,5 - 30 бар	-60°C до +225°C

При уплотнении седла выполненного из PTFE, кольцо клапанной вставки по умолчанию изготавливается из FKM.
По желанию, за дополнительную плату, возможна установка из FFKM

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

Номинальный диаметр	DN	10	15	20	25	32
Присоединение DIN EN ISO 228	G	"3/8" (10)	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)
Выход DIN EN ISO 228	G	"3/8" (10)	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)
Установочный размер в мм	L	34	34	40	50	50
	L1	45	43,5	54	61	>61
	H	73	73	84	98	98
	h	33	33	36	48	48
	h1	47,5	50	54,5	69	75
	h2	42,5	42,5	49	63	66
	d1	10	16	20	26	32
	d2	27,5	27,5	27,5	43,5	43,5
	d3	34	34	34	50,5	50,5
	SW1	30	30	36	50	50
	SW2	28	28	32	41	50
	do	10	14	16	25	25
Вес	кг	0,5	0,5	0,8	1,8	1,9
Устанавливаемое давление	бар	0,2 - 30	0,2 - 30	0,2 - 30	0,2 - 30	0,2 - 30
Диапазон установки	бар	0,2-1,2	0,2-1,2	0,2-1,2	0,2-1,2	0,2-1,2
		1,2-3	1,2-3	1,2-3	1,2-3	1,2-3
		2-12	2-12	2-12	2-12	2-12
		12-30	12-30	12-30	12-30	12-30

Перепускной клапан GOETZE 418, нержавеющая сталь, герметичный, на пар, жидкости и газы, угловой или прямой, DN10...32, PN40, резьбовой

Перепускной клапан GOETZE 418, нержавеющая сталь, герметичный, на пар, жидкости и газы, угловой или прямой, DN10...32, PN40, резьбовой

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

СЕРТИФИКАТЫ И ДОПУСКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418 (указаны частично, остальные по запросу)

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418

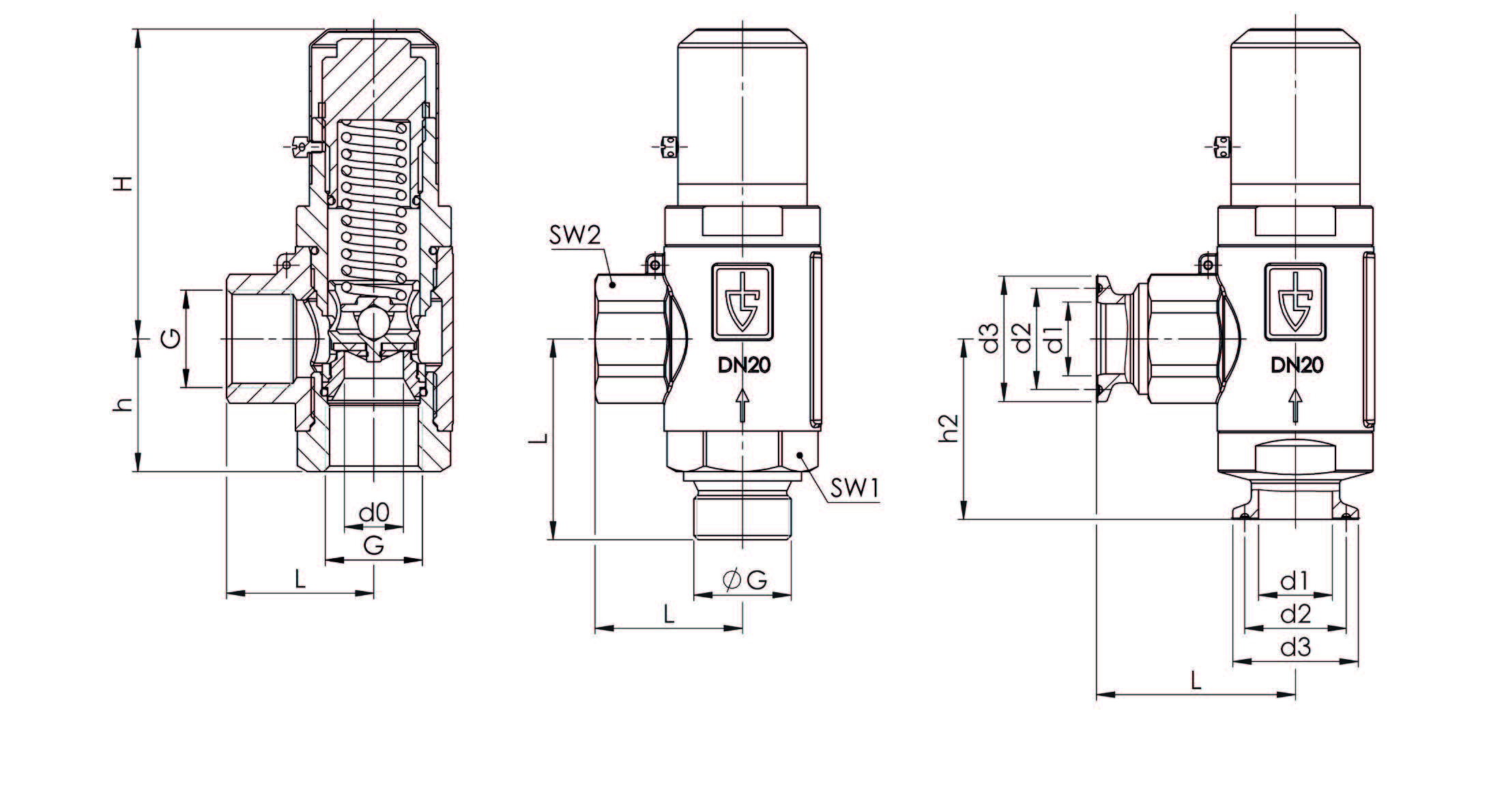

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 418
