Регулирующая арматура прямого действия
/
Перепускные клапаны
/

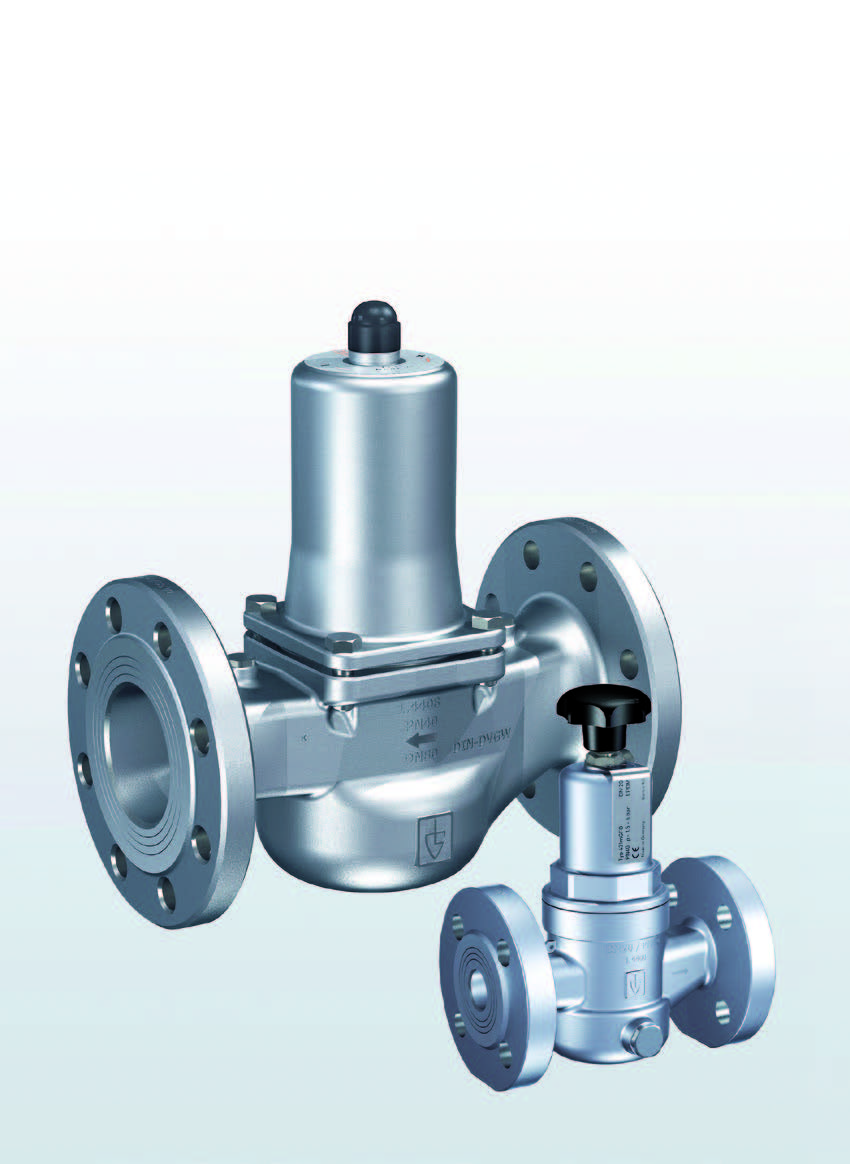

Перепускной клапан GOETZE 431, нержавеющая сталь, на жидкости и газы, DN15...100, PN16, фланцевый

Перепускной клапан GOETZE 431, нержавеющая сталь, на жидкости и газы, DN15...100, PN16, фланцевый

Технические характеристики
Условный диаметр 15...100 мм
Условное давление 16/40 бар
Раб. температура -20...+120°С
Давление настройки 0,5...10,0 бар
Величина Kvs 2,1...43,8 м3/ч
Тип присоединения фланцевое
Применение

Клапаны перепускные (регуляторы давления "до себя") GOETZE 431 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в жидкостных системах , системах сжатого воздуха, других инертных газов. Перепускные клапаны GOETZE 431  отличает корпус из нержавеющей стали, компактные размеры, а так же возможность монтажа манометра в корпус клапана.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Перепускной клапан GOETZE 431, нержавеющая сталь, на жидкости и газы, DN15...100, PN16, фланцевый



ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431

Клапаны перепускные (регуляторы давления "до себя") GOETZE 431 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в жидкостных системах , системах сжатого воздуха, других инертных газов. Перепускные клапаны GOETZE 431  отличает корпус из нержавеющей стали, компактные размеры, а так же возможность монтажа манометра в корпус клапана.

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431

Для защиты:

  • насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей

Для регулирования в:

  • системах под давлением для нейтральных / не нейтральных газов и паров.
  • Испытательные стенды
  • Аппаратостроение
  • Противообледенительные системы
  • Машиностроение
  • Промышленные установки
  • Технологические линии в пищевой, фармацевтической и косметической промышленности



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431

Диаметр клапана 15....100мм
Номинальное давление 16 /40бар
Максимальное входное давление (давление настройки) 0,5....10,0 бар
Рабочая температура среды – 20°C до + 120°C
Пропускная способность 2,1...43,8 м3/ч
Максимальное редукционное соотношение 10:1
Минимальный перепад давления  0,5 бар
Присоединения Фланцевое
ОПЦИИ
Манометр
Вращающаяся рукоятка из пластмассы для настройки давления
Опломбирование
Обезжиренное исполнение
Производство обезжиренного продукта для применения  с кислородом



РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431

Жидкости  нейтральные и не нейтральные
Воздух, газы и
технические пары		 нейтральные и не нейтральные
Горячая вода



СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 631

Серия Материал DIN EN
Материал корпуса на входе Нержавеющая сталь 1.4408
Материал корпуса на выходе Нержавеющая сталь 1.4408
Внутренние части Нержавеющая сталь 1.4408
Нержавеющая сталь 1.4404
Седло клапана Нержавеющая сталь 1.4404
Нажимная пружина Пружина из пружинной стали, с защитой от коррозии 1.1200



СЕРТИФИКАТЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011 D/G (S/G)
Требования
AD 2000-Лист A2 ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1 KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping RS



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 631



ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 631

m с мембраной высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой.
Клапан полнопроходной формы. Закрытое исполнение. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу. Настройку можно контролировать по манометру. (В комплекте с клапаном поставляется опционально).
Настройкой мембраны определяются оптимальные параметры регулирования и обоспечивается высокая производительность даже при небольшой разнице давлений.
Комплектная клапанная вставка как запасная часть (Код заказа: 431 Картридж-DN..-Уплотнение), замена возможна без разборки корпуса
Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный (с увеличением стоимости).



ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431

Номинальный диаметр DN 15 20 25 32 40 50 65 80 100
Вход / Выход 15/15 20/20 25/25 32/32 40/40 50/50 65/65 80/80 100/100



ТИП ПРИСОЕДИНЕНИЯ ВХОД/ ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431

FCD2A / FCD2A  Стандарт Фланцевое соединение DIN EN 1092-2 PN16 Форма уплотнительной ленты B
FCD4A / FCD4A Стандарт ФФланцевое соединение DIN EN 1092-2 PN40 Форма уплотнительной ленты B



УПЛОТНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431

EPDM

Этилен-Пропилен-Диен
Мембрана и уплотнения из эластомера, допущенного к применению с питьевой водой
-20°C до +120°C (до 8 бар Диапазон давления на выходе),
-20°C до +95°C (от 8 бар Диапазон давления на выходе)
FKM
Фторуглерод
Мембрана и уплотнения из эластомера
-10°C до +120°C (до 8 бар Диапазон давления на выходе),
-10°C до +95°C (от 8 бар Диапазон давления на выходе)



НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА GOETZE 431

Номинальный диаметр DN / PN  15/40 20/40 25/40 32/40 40/40 50/40 65/16 65/40 80/40 100/16
Вход DIN EN 1092 DN 15 20 25 32 40 50 65 65 80 100
Выход DIN EN 1092 DN 15 20 25 32 40 50 65 65 80 100
Установочный размер в мм L 130 150 160 180 200 230 290 290 310 350
D 95 105 115 140 150 165 185 185 200 220
H 102 130 130 130 166 166 245 245 245 320
H1 124 161 161 161 198 198
h 46 50 55 68 73 80 89 89 97 112
K / nxd 65 / 4xM12 75 / 4xM12 85 / 4xM12 100 / 4xM16 110 / 4xM16 125 / 4xM16 145 / 4xM16 145 / 8xM16 160 / 8xM16 180 / 8xM16
Гнездо для подключения манометра G1 1/4" аксиально 1/4" аксиально 1/4" аксиально 1/4" аксиально 1/4" аксиально 1/4" аксиально 1/4" аксиально 1/4" аксиально 1/4" аксиально 1/4" аксиально
Вес кг 2,8 3,9 4,3 5,5 8,4 10,2 18,7 19 20,5 38
Устанавливаемое давление бар 0,5-10 0,5-10 0,5-10 0,5-10 0,5-10 0,5-10 01.июн 01.июн 01.июн 1 - 5,5
Диапазон установки бар 0,5-2 0,5-2 0,5-2 0,5-2 0,5-2 0,5-2 01.июн 01.июн 01.июн 1 - 5,5
1,5-6 1,5-6 1,5-6 1,5-6 1,5-6 1,5-6
5,5-10 5,5-10 5,5-10 5,5-10 5,5-10 5,5-10
Коэффициент расхода Kvs м3/ч 2,1 4,7 5,1 5,5 10,5 11,5 20,5 20,5 21,5 43,8

Значение Kvs дается согласно DIN EN 60534-2-3. Руководство по подбору размеров и пропускных способностей смотри в главе 2.

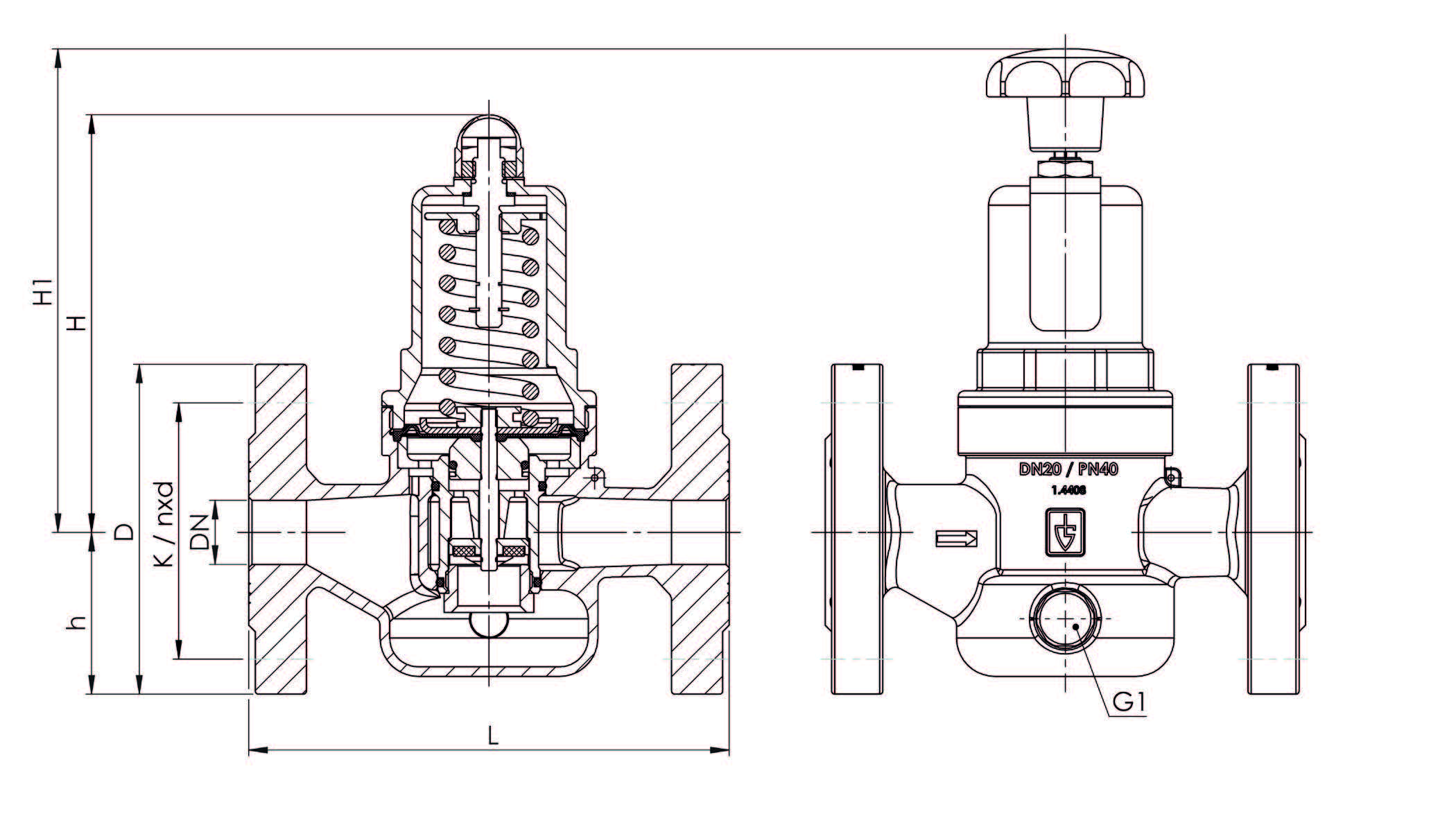

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 431
