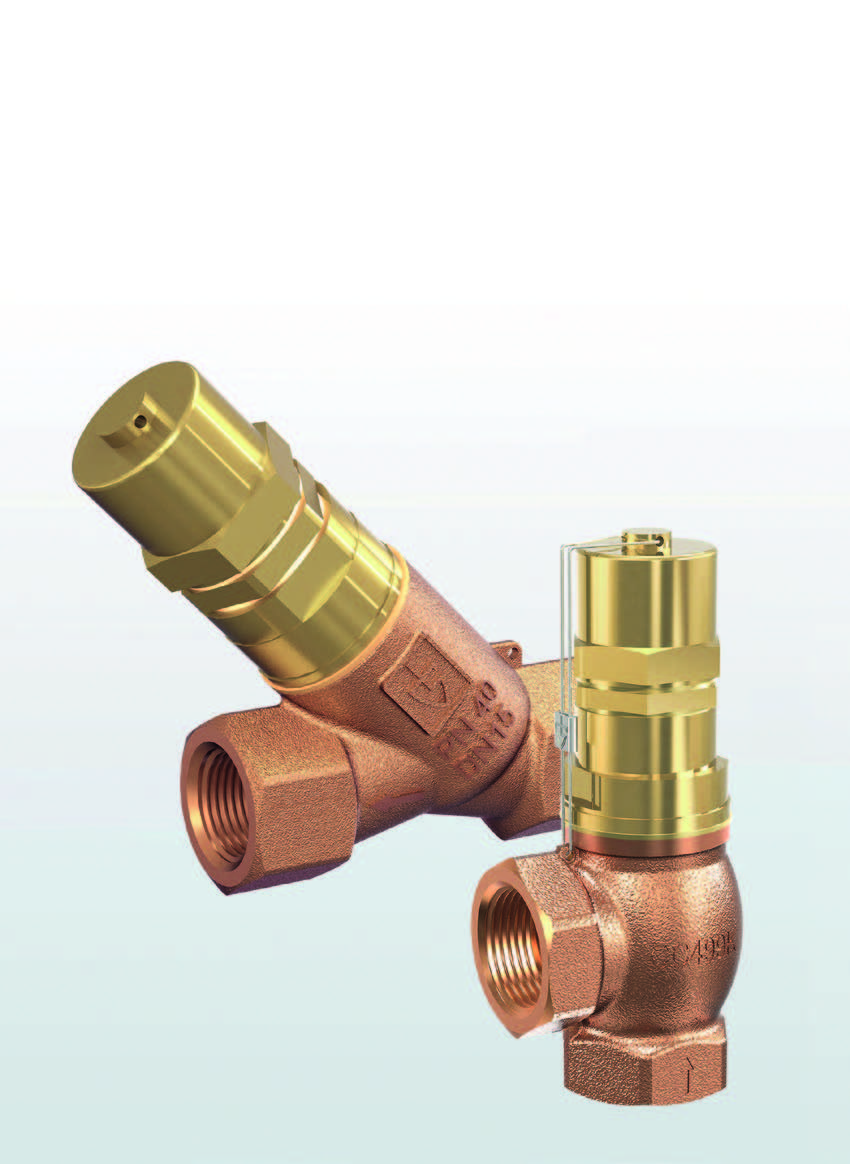

Перепускной клапан GOETZE 618, герметичный, бронзовый, на пар, жидкости и газы, прямой или угловой, DN10...50, PN40, внутренняя резьба

Технические характеристики

Условный диаметр	10...50 мм
Условное давление	40 бар
Раб. температура	-60...+225С
Давление настройки	0,2...20,0 бар
Величина Kvs	0,4...16,3 м3/ч
Тип присоединения	резьба

Применение

Клапаны перепускные (регуляторы давления "до себя") GOETZE 618 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 618 отличает герметичный корпус из бронзы, который может быть как в угловом, так и в прямом исполнении, компактные размеры.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Перепускной клапан GOETZE 618, герметичный, бронзовый, на пар, жидкости и газы, прямой или угловой, DN10...50, PN40, внутренняя резьба

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

Для защиты:

- насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей

Для регулирования в:

- системах под давлением для нейтральных / ненейтральных газов и паров, в зависимости от материала уплотнения, а также для водяного пара.

Защита насосов
Испытательные стенды
Аппаратостроение
Суда и судовое оборудование
противообледенительные системы
Машиностроение
Промышленные установки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

Диаметр клапана	3/8"...2" (10...50 мм)
Номинальное давление	16 бар
Максимальное входное давление (давление настройки)	0,2....20,0 бар
Рабочая температура среды	– 60°C до + 225°C
Пропускная способность	3,0...35,6 м3/ч
Максимальное редукционное соотношение	10:1
Минимальный перепад давления	0,2 бар
Присоединения	Внутренняя резьба BSPT
Исполнение	Прямое Угловое
ОПЦИИ	Опломбирование Обезжиренное исполнение Производство обезжиренного продукта для применения с кислородом Никелированное или хромированное исполнение

РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618 (указаны частично, остальные по запросу)

Сертификаты
TR ZU 032/2013 - TR ZU 010/2011
Классификация обществ
DNVGL Lloyd's Register EMEA American Bureau of Shipping Bureau Veritas Russian Maritime Register of Shipping	DNVGL LR EMEA ABS BV RS

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Бронза	CC499K	CC499K
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Латунь / Бронза	CW617N / CC499K	CW617N / CC499K
Нажимная пружина	Нержавеющая сталь	1.4310	302

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды.
yt	Газоплотное исполнение полости пружины Корпус в прямой форме	для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё Доступно только для DN 10 до DN 25.

Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный.

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

Номинальный диаметр DN

Вход

3/8" (10)

1/2" (15)

3/4" (20)

1" (25)

1 1/4" (32)

1 1/2" (40)

2" (50)

Версия

Выход

3/8" (10)

♦

1/2" (15)

♦

3/4" (20)

♦

1" (25)

♦

1 1/4" (32)

♦

1 1/2" (40)

♦

2" (50)

♦

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P

УПЛОТНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

NBR	Нитрил-Бутадиен	Уплотнительная шайба из эластомера, до 12 бар	-30°C до +130°C
FKM	Фторуглерод	Уплотнительная шайба из эластомера, до 12 бар	-20°C до +200°C
PTFE	Политетрафторэтилен	Уплотнительная шайба, 0,2 - 12 бар	-60°C до +225°C
PTFE	Политетрафторэтилен	Уплотнительная шайба, 12 - 20 бар	-60°C до +225°C

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

Номинальный диаметр	DN	10	15	20	25	32	40	50
Присоединение DIN EN ISO 228	G	3/8" (10)	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход DIN EN ISO 228	G	3/8" (10)	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Установочный размер в мм	L	27	29	34	42	46	51	60
	L1	69	72	90	95	115	-	-
	L2	87	95	111	126	149	-	-
	H	66	74	83	100	117	136	146
	H3	64	68	86	100	114	-	-
	h	26	30	35	43	46	52	61
	h1	14	15	18	23	28	-	-
	SW	24	28	34	41	52	58	70
	SW1	24	27	32	41	50	-	-
	do	10	13	19	25	30	38	50
Вес	кг	0,3	0,4	0,7	1,2	1,9	2,5	3,8
Устанавливаемое давление	бар	0,2 - 20	0,2 - 20	0,2 - 20	0,2 - 20	0,2 - 20	0,2 - 20	0,2 - 20
Диапазон установки	бар	0,2-0,8	0,2-0,8	0,2-0,8	0,2-0,8	0,2-0,8	0,2-0,8	0,2-0,8
		0,5-2,5	0,5-2,5	0,5-2,5	0,5-2,5	0,5-2,5	0,5-2,5	0,5-2,5
		2-12	2-12	2-12	2-12	2-12	2-12	2-12
		12-20	12-20	12-20	12-20	12-20	12-20	12-20

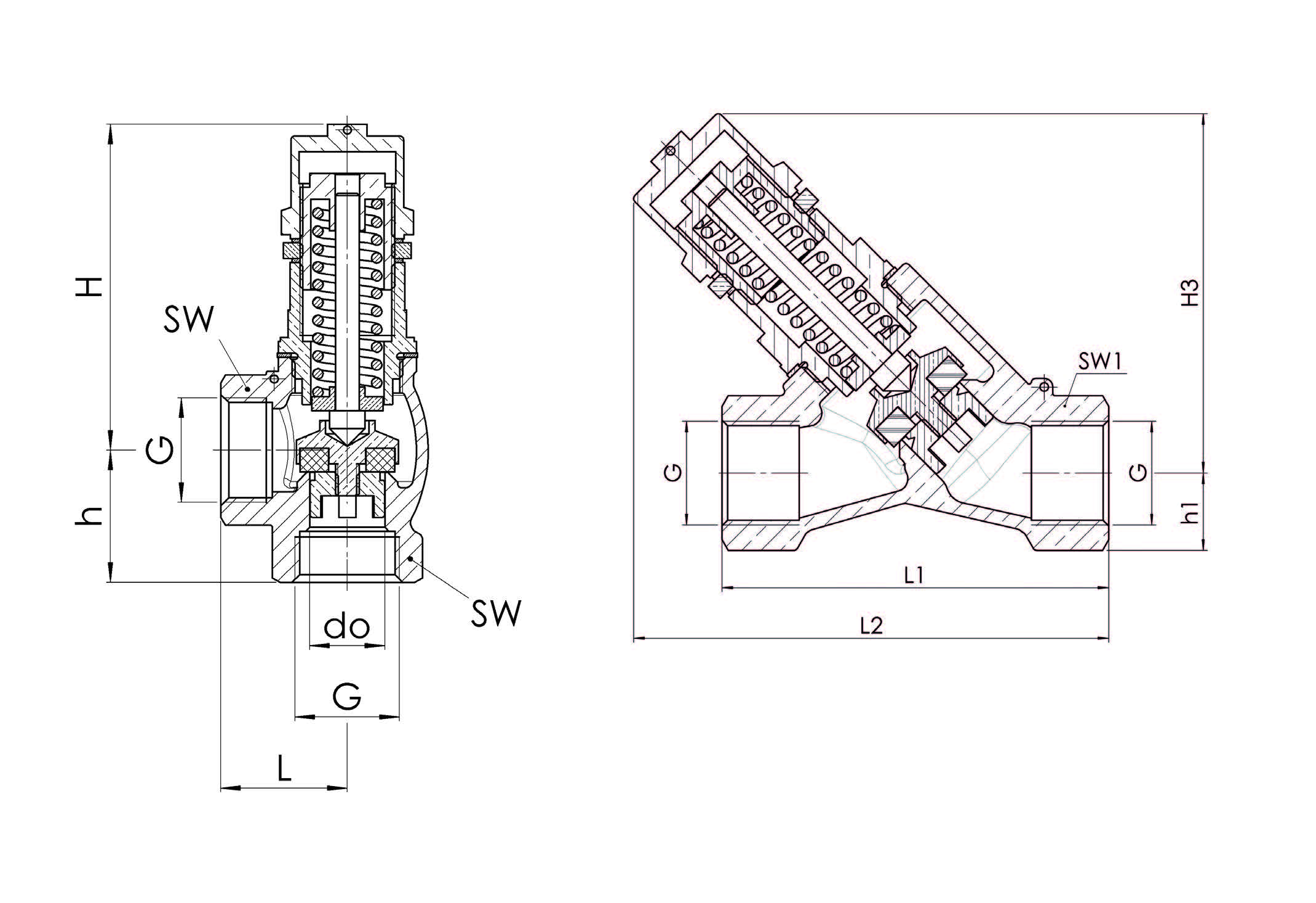

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 618

Дизайн: 618t

Дизайн: 618yt
