Перепускной клапан GOETZE 630, бронзовый, на жидкости и газы, DN15...50, PN16, резьба внутренная или наружная

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

Клапаны перепускные (регуляторы давления "до себя") GOETZE 630 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в жидкостных системах , системах сжатого воздуха, других инертных газов. Перепускные клапаны GOETZE 630  отличает корпус из бронзы, компактные размеры, а так же возможность монтажа манометра в корпус клапана.

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

Для защиты:

• насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей

Для регулирования в:

• системах под давлением для нейтральных / не нейтральных газов и паров.
• Испытательные стенды
• Аппаратостроение
• Противообледенительные системы
• Машиностроение
• Промышленные установки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Горячая вода

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Бронза	CC499K	CC499K
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Бронза	CC499K	CC499K
	Латунь	CW617N	CW617N
Седло клапана	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Пружина из пружинной стали, с защитой от коррозии	1.1200	ASTM A228



СЕРТИФИКАТЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630



ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

m	с мембраной	высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой. Клапан полнопроходной формы. Закрытое исполнение. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу. Настройку можно контролировать по манометру. (В комплекте с клапаном поставляется опционально). Настройкой мембраны определяются оптимальные параметры регулирования и обоспечивается высокая производительность даже при небольшой разнице давлений.
Комплектная клапанная вставка как запасная часть (Код заказа: 630 Картридж-DN..-Уплотнение), замена возможна без разборки корпуса
Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный (с увеличением стоимости).



ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

Номинальный диаметр DN	15	20	25	32	40	50
Вход	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)



ТИП ПРИСОЕДИНЕНИЯ ВХОД/ ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

BSP-Tm / BSP-Tm	Стандартное резьбовое присоединение	Наружная резьба BSP-T/Наружная резьба BSP-T
f / f	Исполнение с внутренней резьбой Доступно в размерностях DN15, DN20 и DN25	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P



УПЛОТНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

EPDM	Этилен-Пропилен-Диен	Мембрана и уплотнения из эластомера, допущенного к применению с питьевой водой	-20°C до +120°C (до 6 бар Диапазон давления на выходе), -20°C до +95°C (от 6 бар Диапазон давления на выходе)
FKM	Фторуглерод	Мембрана и уплотнения из эластомера	-10°C до +120°C (до 6 бар Диапазон давления на выходе), -10°C до +95°C (от 6 бар Диапазон давления на выходе)



НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630

Номинальный диаметр	DN	15	20	25	32	40	50
Вход DIN EN 10226	G1	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход DIN EN 10226	G1	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Установочный размер в мм	L	142	158	180	193	226	252
	l	80	90	100	105	130	140
	l1	85	95	105
	H	102	102	130	130	165	165
	H1	124	124	161	161	198	198
	h	33	33	45	45	70	70
	SW1	30	37	46	52	65	75
	SW2	28	35	43	48	57	68
Гнездо для подключения манометра	G2	1/4" аксиально	1/4" аксиально	1/4" аксиально	1/4" аксиально	1/4" аксиально	1/4" аксиально
Вес	кг	1,2	1,4	2,4	2,6	5,5	6
Устанавливаемое давление	бар	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10	0,5-10
Диапазон установки	бар	0,5-2	0,5-2	0,5-2	0,5-2	0,5-2	0,5-2
		1,5-6	1,5-6	1,5-6	1,5-6	1,5-6	1,5-6
		5,5-10	5,5-10	5,5-10	5,5-10	5,5-10	5,5-10
Коэффициент расхода Kvs	м3/ч	2,1	2,4	5,1	5,5	10,5	11,5

Значение K_vs дается согласно DIN EN 60534-2-3. Руководство по подбору размеров и пропускных способностей смотри в главе 2.

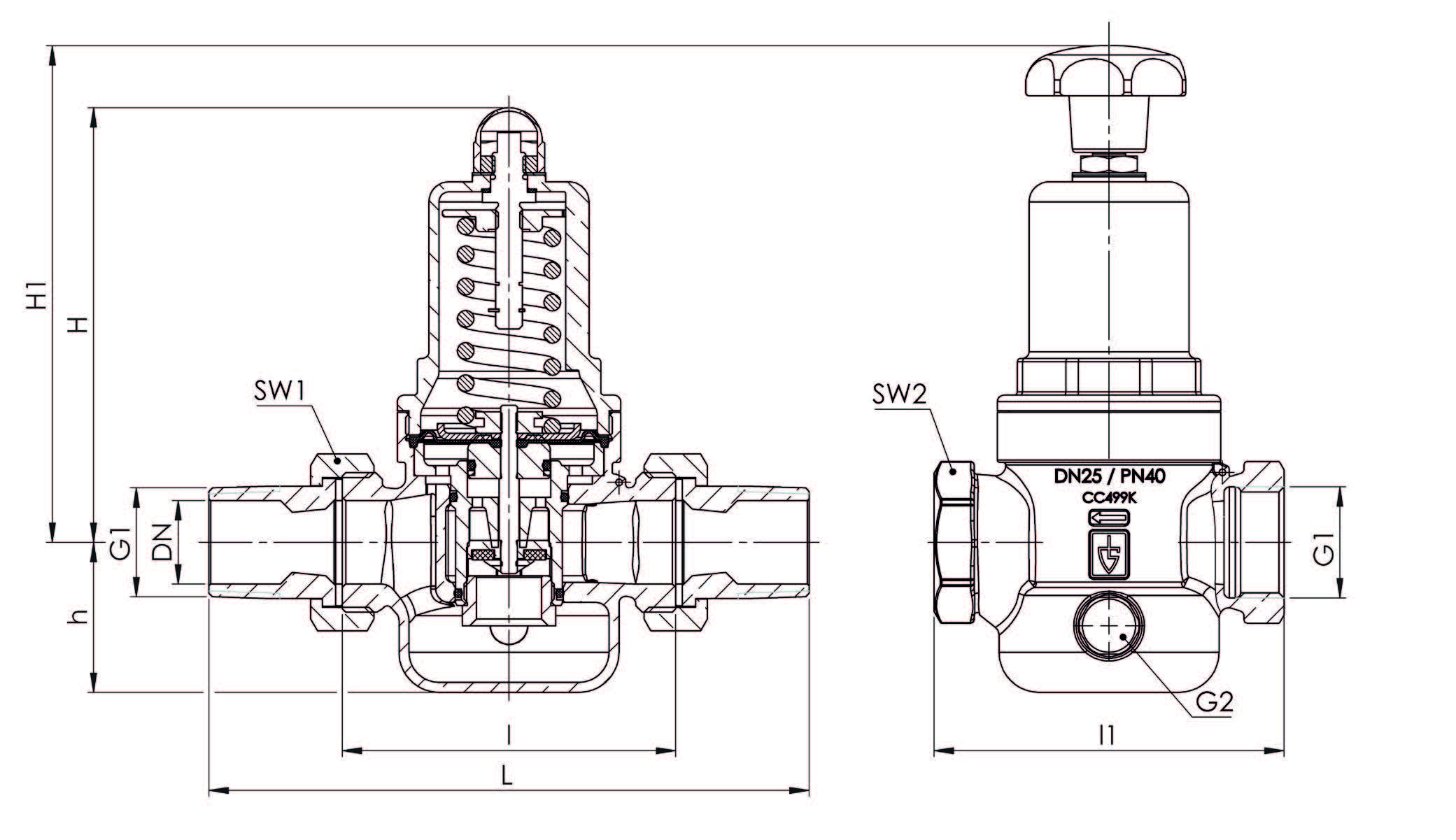

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ")  GOETZE 630
