| Условный диаметр | 15...100 мм |
| Условное давление | 16 бар |
| Раб. температура | -20...+120°С |
| Давление настройки | 0,5...10,0 бар |
| Величина Kvs | 2,1...43,8 м3/ч |
| Тип присоединения | фланцевое |
Клапаны перепускные (регуляторы давления "до себя") GOETZE 631 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в жидкостных системах , системах сжатого воздуха, других инертных газов. Перепускные клапаны GOETZE 631 отличает корпус из бронзы, компактные размеры, а так же возможность монтажа манометра в корпус клапана.
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Клапаны перепускные (регуляторы давления "до себя") GOETZE 631 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в жидкостных системах , системах сжатого воздуха, других инертных газов. Перепускные клапаны GOETZE 631 отличает корпус из бронзы, компактные размеры, а так же возможность монтажа манометра в корпус клапана.
Для защиты:
Для регулирования в:
| Диаметр клапана | 15....100мм |
| Номинальное давление | 16 бар |
| Максимальное входное давление (давление настройки) | 0,5....10,0 бар |
| Рабочая температура среды | – 20°C до + 120°C |
| Пропускная способность | 2,1...43,8 м3/ч |
| Максимальное редукционное соотношение | 10:1 |
| Минимальный перепад давления | 0,5 бар |
| Присоединения |
Фланцевое
|
| ОПЦИИ |
Манометр
Вращающаяся рукоятка из пластмассы для настройки давления
Опломбирование
Обезжиренное исполнение
Производство обезжиренного продукта для применения с кислородом
Никелированное или хромированное исполнение
|
| Жидкости | нейтральные и не нейтральные | ![]() |
| Воздух, газы и технические пары |
нейтральные и не нейтральные | ![]() |
| Горячая вода | ![]() |
| Серия | Материал | DIN EN |
| Материал корпуса на входе | Бронза | CC499K |
| Материал корпуса на выходе | Бронза | CC499K |
| Внутренние части | Бронза | CC499K |
| Латунь | CW617N | |
| Нержавеющая сталь | 1.4404 | |
| Седло клапана | Нержавеющая сталь | 1.4404 |
| Нажимная пружина | Пружина изпружинной стали, с защитой от коррозии | 1.1200 |
| TR ZU 032/2013 - TR ZU 010/2011 | D/G (S/G) |
| Требования | |
| AD 2000-Лист A2 | ASME-Code Sec. VIII Div. 1 |
| DIN EN ISO 4126-1 | KGS AA 319 |
| Классификация обществ | |
| Russian Maritime Register of Shipping | RS |
ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 631
| m | с мембраной | высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой. Клапан полнопроходной формы. Закрытое исполнение. Возможность регулировки во время работы, без выхода рабочей среды в атмосферу. Настройку можно контролировать по манометру. (В комплекте с клапаном поставляется опционально). Настройкой мембраны определяются оптимальные параметры регулирования и обоспечивается высокая производительность даже при небольшой разнице давлений. |
| Комплектная клапанная вставка как запасная часть (Код заказа: 631 Картридж-DN..-Уплотнение), замена возможна без разборки корпуса | ||
| Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный (с увеличением стоимости). | ||
ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 631
| Номинальный диаметр DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Вход / Выход | 15/15 | 20/20 | 25/25 | 32/32 | 40/40 | 50/50 | 65/65 | 80/80 | 100/100 |
ТИП ПРИСОЕДИНЕНИЯ ВХОД/ ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 631
| FCD2A / FCD2A | Фланцевое соединение DIN EN 1092-3 PN16 Форма уплотнительной ленты B / Фланцевое соединение DIN EN 1092-3 PN16 Форма уплотнительной ленты B |
| FCD4A / FCD4A | Фланцевое соединение DIN EN 1092-3 PN40 Форма уплотнительной ленты B / Фланцевое соединение DIN EN 1092-3 PN40 Форма уплотнительной ленты B |
УПЛОТНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 631
| EPDM | Этилен-Пропилен-Диен | Мембрана и уплотнения из эластомера, допущенного к применению с питьевой водой | -20°C до +120°C (до 6 бар Диапазон давления на выходе), -20°C до +95°C (от 6 бар Диапазон давления на выходе) |
| FKM | Фторуглерод | Мембрана и уплотнения из эластомера | -10°C до +120°C (до 6 бар Диапазон давления на выходе), -10°C до +95°C (от 6 бар Диапазон давления на выходе) |

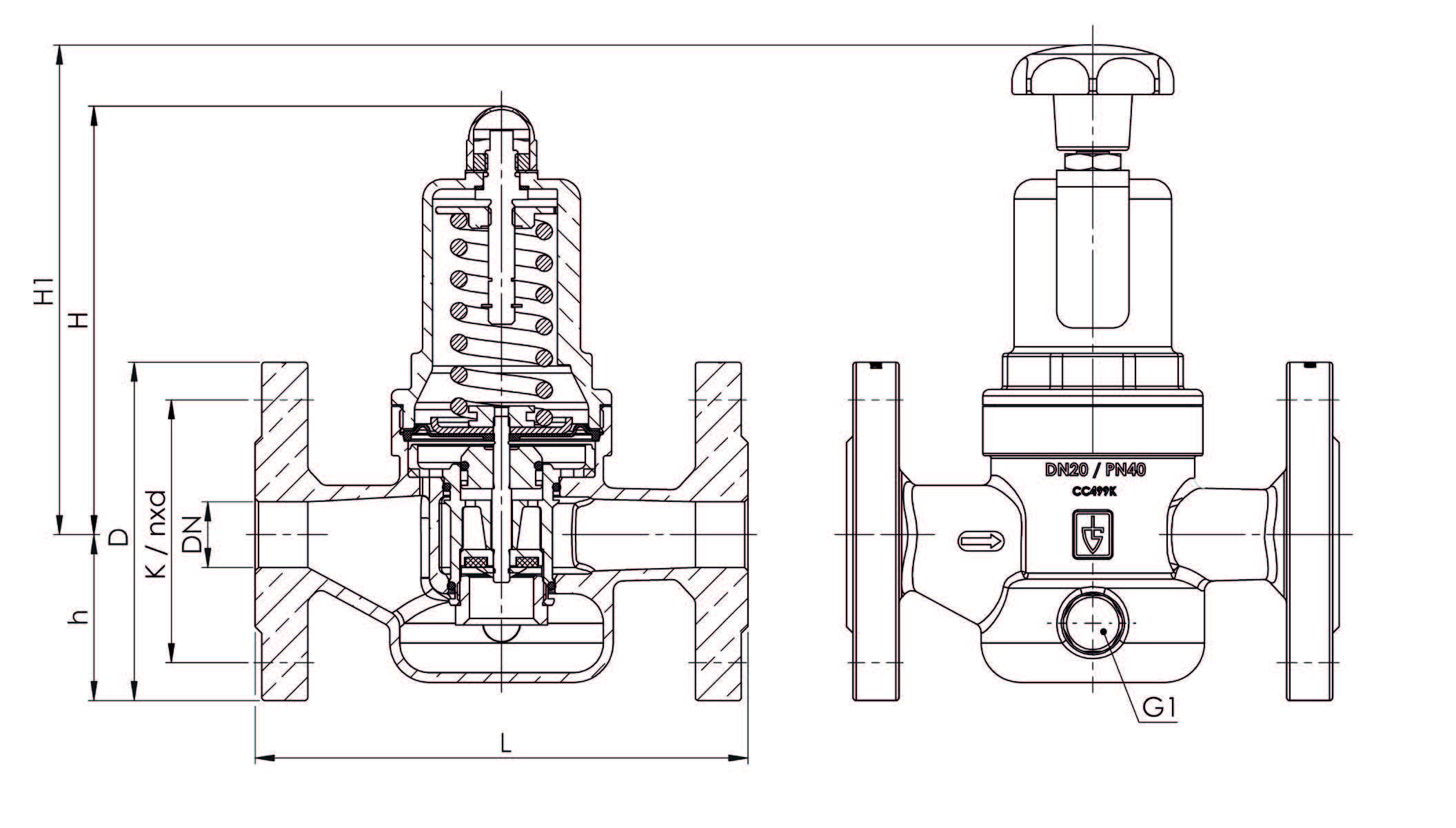

| Номинальный диаметр | DN / PN | 15/40 | 20/40 | 25/40 | 32/40 | 40/40 | 50/40 | 65/40 | 65/40 | 80/40 | 100/16 |
| Вход DIN EN 1092 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 65 | 80 | 100 |
| Выход DIN EN 1092 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 65 | 80 | 100 |
| Установочный размер в мм | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 185 | 200 | 220 | |
| H | 102 | 130 | 130 | 130 | 166 | 166 | 245 | 245 | 245 | 320 | |
| H1 | 124 | 161 | 161 | 161 | 198 | 198 | |||||
| h | 46 | 50 | 55 | 68 | 73 | 80 | 89 | 89 | 97 | 112 | |
| K / nxd | 65 / 4xM12 | 75 / 4xM12 | 85 / 4xM12 | 100 / 4xM16 | 110 / 4xM16 | 125 / 4xM16 | 145 / 4xM16 | 145 / 8xM16 | 160 / 8xM16 | 180 / 8xM16 | |
| Гнездо для подключения манометра |
G1 | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально | 1/4" аксиально |
| Вес | кг | 2,8 | 4,2 | 4,7 | 5,9 | 8,6 | 10,5 | 20 | 20 | 22 | 40 |
| Устанавливаемое давление | бар | 0,5-10 | 0,5-10 | 0,5-10 | 0,5-10 | 0,5-10 | 0,5-10 | 01.июн | 01.июн | 01.июн | 1 - 5,5 |
| Диапазон установки | бар | 0,5-2 | 0,5-2 | 0,5-2 | 0,5-2 | 0,5-2 | 0,5-2 | 01.июн | 01.июн | 01.июн | 1 - 5,5 |
| 1,5-6 | 1,5-6 | 1,5-6 | 1,5-6 | 1,5-6 | 1,5-6 | ||||||
| 5,5-10 | 5,5-10 | 5,5-10 | 5,5-10 | 5,5-10 | 5,5-10 | ||||||
| Коэффициент расхода Kvs | м3/ч | 2,1 | 4,7 | 5,1 | 5,5 | 10,5 | 11,5 | 20,5 | 20,5 | 21,5 | 43,8 |
Значение Kvs дается согласно DIN EN 60534-2-3. Руководство по подбору размеров и пропускных способностей смотри в главе 2.
