ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ ИЗ БРОНЗЫ

Серия N3/N3L

N3 Серия Без рукоятки 1/2"-2"

N3P Серия Без рукоятки 1/2"-2"

N3L Серия Без рукоятки 1/2"-2"

Технические параметры

Материал: Литой корпус – бронза, Седло клапана – латунь или PTFE

ДУ: 15, 20, 25, 32, 40, 50мм

Рабочее давление: от 0.2 до 10 бар (латунное седло) / от 7 до 10 бар (седло из PTFE)

Рабочая температура: от -45oC до + 185oC

Размеры

Серии без рукоятки (N3, N3P)
Размер 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
A 138 150 180 206 231 265
Вход B 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Выход C 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Ду D 15 20 25 32 40 50
E 29 36 40 50 54 67
F 50 58 70 82 93 102
Подъем 0.52 0.76 1.00 1.28 1.52 2.00
Вес, кг 0.52 0.66 1.09 1.90 2.35 3.85

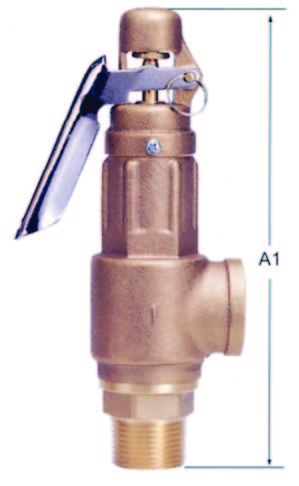

Серии с рукояткой (N3L)
Размер 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
A1 161 172 202 222 246 282
Вес, кг 0.59 0.74 1.19 1.94 2.39 4.11

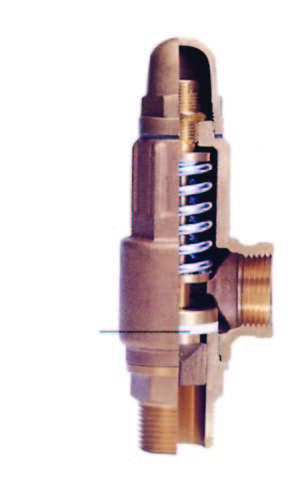

Список материалов

№ Тип Серии без рукоятки (N3, N3P) Серии с рукояткой (N3L)
Обозначение
1. Корпус Бронза (литье) Бронза (литье)
2. Седло клапана Латунь (штамповка) или PTFE Латунь (штамповка) или PTFE
3. Диск Латунь (штамповка) Латунь (штамповка)
4. Пружина Кремний хромистая сталь SWOSC-V Кремний хромистая сталь SWOSC-V
5. Шток Латунь Латунь
6. Заглушка Латунь (штамповка) Бронза (штамповка)
Давление от 0.2 до 10 бар (латунное седло) ; от 7 до 10 бар (седло из PTFE)
Температура от -45oC до + 185oC
Среда Некоррозионноактивный газ или жидкость, воздух, пар Некоррозионноактивный газ, воздух, пар

Подбор заказного кода

N3 / N3L O 1B C
Седло клапана Давление Подсоединение
O – Латунь (штамповка) 1A – 0.2~2 бар (латунное седло) A – 1/2"NPT
P – PTFE (только для давления 7.0~10 бар) 1B – 2~10 бар (латунное седло) B – 3/4"NPT
2 – 7.0~10 бар (седло из PTFE) C – 1"NPT
D – 1 1/4"NPT
E – 1 1/2"NPT
F – 2"NPT

Зависимость расхода от давления

Воздух

Ду Расход воздуха (кг/ч)
давление настройки 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
1 кгс/см2 30 64 110 180 255 441
2 кгс/см2 45 97 168 275 388 671
3 кгс/см2 61 130 226 370 521 902
4 кгс/см2 77 164 283 464 654 1133
5 кгс/см2 92 197 341 559 788 1364
6 кгс/см2 108 230 399 653 921 1595
7 кгс/см2 123 264 456 748 1054 1825
8 кгс/см2 139 297 514 842 1188 2056
9 кгс/см2 155 330 572 937 1321 2287
10 кгс/см2 170 364 629 1031 1454 2518

Вода

Ду Расход воды (л/мин)
давление настройки 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
1 кгс/см2 8.2 17.6 30.4 49.8 70.2 121.6
2 кгс/см2 11.6 24.8 43.0 70.4 99.3 171.9
3 кгс/см2 14.2 30.4 52.6 86.3 121.6 210.6
4 кгс/см2 16.4 35.1 60.8 99.6 140.5 243.2
5 кгс/см2 18.4 39.3 68.0 111.4 157.0 271.9
6 кгс/см2 20.1 43.0 74.5 122.0 172.0 297.8
7 кгс/см2 21.7 46.5 80.4 131.8 185.8 321.7
8 кгс/см2 23.2 49.7 86.0 140.9 198.6 343.9
9 кгс/см2 24.7 52.7 91.2 149.4 210.7 364.7
10 кгс/см2 26.0 55.5 96.1 157.5 222.1 384.5

Пар

Ду Расход пара (кг/ч)
давление настройки 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
1 кгс/см2 18.4 39.2 67.90 111.3 156.9 271.7
2 кгс/см2 27.7 59.1 102.4 167.7 236.6 409.5
3 кгс/см2 37.0 79.0 136.9 224.2 316.2 547.4
4 кгс/см2 46.3 98.9 171.3 280.7 395.8 685.2
5 кгс/см2 55.7 118.8 205.8 337.1 475.4 823.1
6 кгс/см2 65.0 138.7 240.2 393.6 555.0 960.9
7 кгс/см2 74.3 158.7 274.7 450.1 634.7 1099
8 кгс/см2 83.6 178.6 309.2 506.5 714.3 1237
9 кгс/см2 92.9 198.5 343.6 563.0 793.9 1374
10 кгс/см2 102.3 218.4 378.1 619.5 893.5 1512
