Прерыватель вакуума ADCA VB21, нержавеющая сталь, DN15, PN21, резьбовой

Технические характеристики

Условный диаметр	15 мм
Рабочее давление	21 бар
Рабочая температура	0...+400 °С
Присоединение	Внутренняя или наружная резьба
Глубина вакуума	фиксированная

Применение

Прерыватели вакуума ADCA VB21 – предназначены для избегания образования вакуума в паропроводах при его конденсации. Прерыватели вакуума ADCA VB21 защищают установленное оборудование (теплообменные аппараты, варочные котлы и др.), снижают риски гидроударов.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Прерыватель вакуума ADCA VB21, нержавеющая сталь, DN15, PN21, внутренная или наружная резьба

ОПИСАНИЕ прерывателя вакуума ADCA VB21

Прерыватель вакуума VB21 представляет из себя клапан в корпусе из нержавеющей стали. Рабочим элементом является нержавеющий свободно двигащийся внутри корпуса прерывателя вакуума шар. Во время работы системы, шар прижимается давлением рабочей среды к выпускному отверстию. При останове системы и начале процесса образования вакуума, шар перемещается от выпускного отверстия, тем самым освобождая вход атмосферы в сам клапан и далее по каналам внтури корпуса перывателя вакуума в систему, тем самым сбрасывая начинающийся образовываться вакуум.

Применение прерывателя вакуума ADCA VB21

Прерыватель вакуума применяется для предотвращения образования вакуума в трубопроводах и в оборудовании. В основном данная модель применяется для защиты теплообменных аппаратов, варочных котлов и т.п. где не требуется точность - только сброс образующегося вакуума. Устанавливается обычно в связке с термостатическим конденсатоотводчиком, который выполняет роль воздухоотводчика для паровых систем - так называемая группа безопасности. Простая и надежная конструкция.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ADCA VB21, VB21M

Типоразмер, DN	1/2″х1/8″
Номинальное давление, PN	25 бар
Максимальное рабочее давление, Рр	21 бар при температуре 220°С /13 бар при темепературе 400°С
Минимальный перепад давления для открытия, ?P	4,6 мм/д.рт.ст.
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Нержавеющая сталь
Присоединения	Внутренняя резьба ISO 7 Rp или NPT Подсоединение к системе (вертикально) – 1/2″ Выход воздуха (горизонтально) – 1/8″ VB21 – внутренняя резьба ISO 7 Rp или NPT VB21M – внешняя резьба ISO 228G
Монтаж на трубопроводе	Вертикальная установка

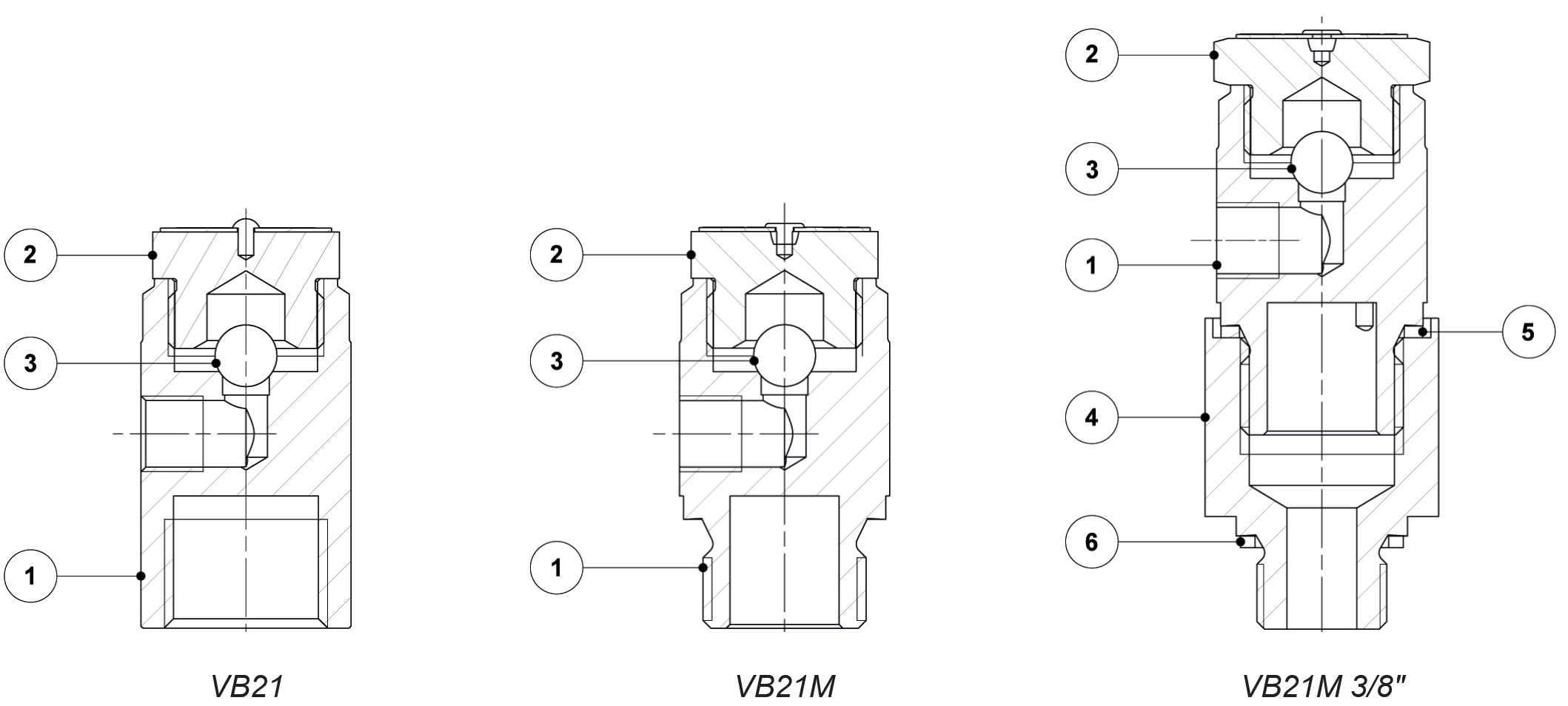

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ADCA VB21, VB21M

№	Наименование	Материал
1	Корпус	AISI 303 / 1.4305
2	Крышка	AISI 303 / 1.4305
3	Шаровой клапан	Нержавеющая сталь
4	Фитинг	AISI 303 / 1.4305
5	Уплотнение	Медь

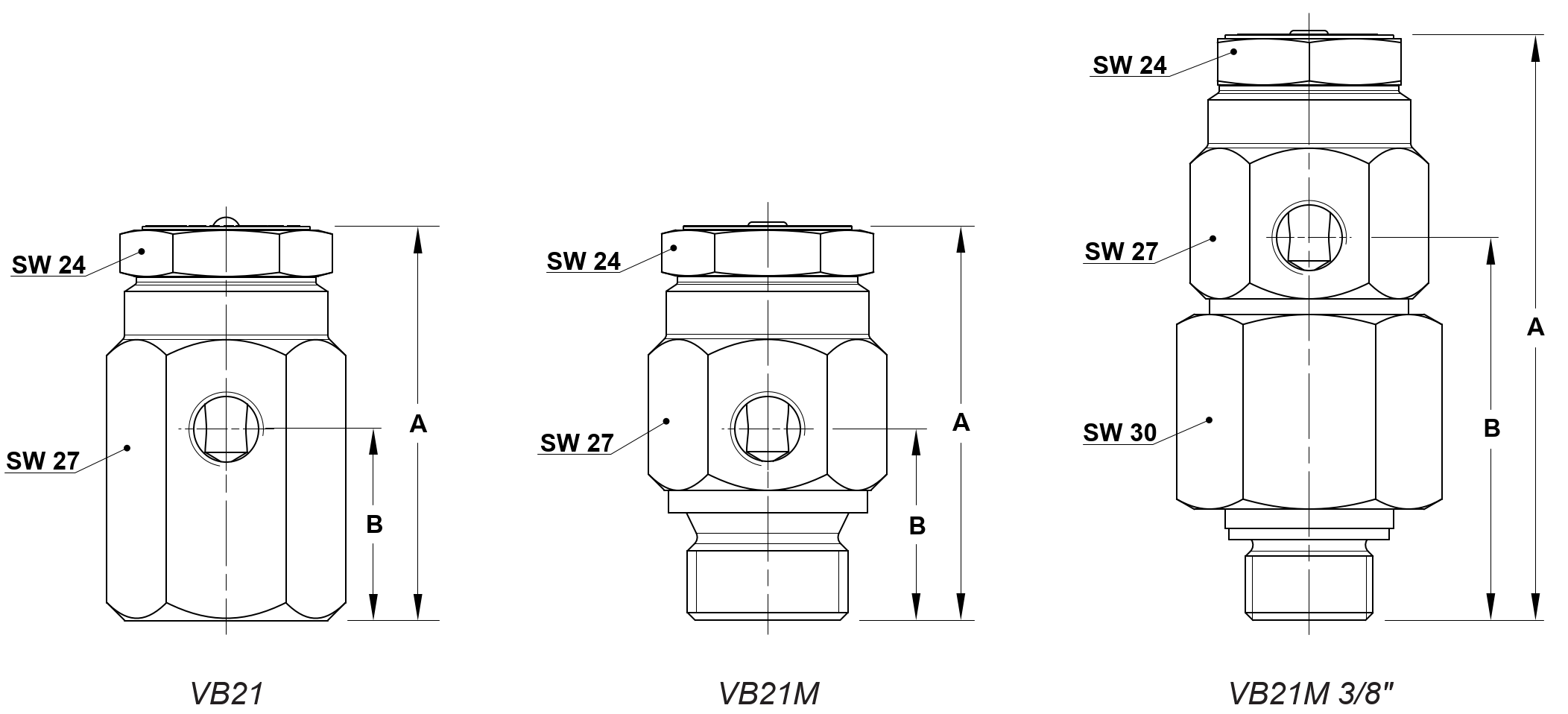

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ADCA VB21, VB21M

Модель	Типоразмер, DN	А , мм	В, мм	Масса, кг
VB21	1/2″	51	25	0,17
VB21M	1/2″	51	25	0,13
VB21M*	3/8″	76	50	0,29
