Клапан с пневмоприводом TORK PP1020 и PP1021, нормально-закрытый/нормально-открытый, нержавеющая сталь, DN10...50, PN16, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0...16 бар
Рабочая температура	-10...+180°С
Питание воздуха	4...6 бар
Тип присоединения	внутренняя резьба

Применение

Клапана с пневмоприводом TORK PP1020 и PP1021 Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений. Корпус клапана и пневмопривода выполнены из нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Клапан с пневмоприводом TORK PP1020 и PP1021, нормально-закрытый/нормально-открытый, нержавеющая сталь, DN10...50, PN16, Тмакс 180°С

ОСОБЕННОСТИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1020/PP1021

Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений
Температура рабочей среды: от -10°C до +180°C
Высокая пропускная способность благодаря угловой форме протока
Надежность, компактность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Подходит для вакуумных применеий
Подходит для тяжелых условий эксплуатации
Применения: обработка водой, стерилизация, покраска, очистные сооружения и т.д.
Клапаны имеют всю необходимую разрешительную документацию
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

ОСНОВНЫЕ ПАРАМЕТРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1020/PP1021

Тип клапана	Нормально открытый Нормально-закрытый

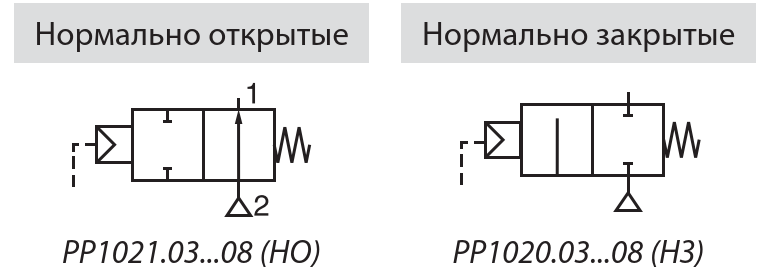

Пневматическая схема
Диаметр клапана	DN15...50
Тип присоединения	внутренняя резьба
Рабочее давление	до 16 бар (в зависимости от диаметра)
Рабочая температура	-10...+180°С
Давление управленияющей среды	4...6 бар
Присоединение распределительного клапана	G 1/4"

СПЕЦИФИКАЦИЯ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1020/PP1021

Корпус:	Нерж. сталь AISI 316
Привод:	Нерж. сталь AISI 316
Внутренние детали:	Нерж. сталь
Уплотнение:	PTFE
Седло:	Нерж. сталь
Уплотнения - FPM (VITON), EPDM - по запросу

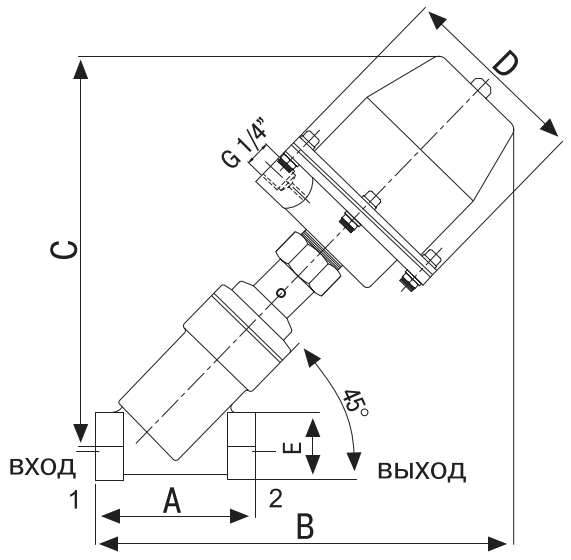

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1020/PP1021 (мм)

Схема	DN	G	A	B	C	D	E
	15	1/2	72	187	178	96	30
	20	3/4	81	191	185	96	36
	25	1	97	195	185	96	42
	32	1 1/4	112	244	234	112	51
	40	1 1/2	127	254	240	112	61
	50	2	142	270	248	112	71

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1020/PP1021

Присоед. размер,(G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Управляющее давление, (бар)		Температура рабочей среды, (°C)		Ш привода, (мм)	Материал корпуса и привода	Уплотнение	Масса, (кг)
Присоед. размер,(G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Ш привода, (мм)	Материал корпуса и привода	Уплотнение	Масса, (кг)

Нормально закрытые
1/2	15	PP1020.03	98	–1	16	4	8	–10	180	63	Нерж. сталь	PTFE	2,26
3/4	20	PP1020.04	170	–1	12	4	8	–10	180	63	Нерж. сталь	PTFE	2,42
1	25	PP1020.05	305	–1	8	4	8	–10	180	63	Нерж. сталь	PTFE	2,73
11/4	32	PP1020.06	460	–1	12	4	8	–10	180	80	Нерж. сталь	PTFE	3,9
11/2	40	PP1020.07	750	–1	8	4	8	–10	180	80	Нерж. сталь	PTFE	5,2
2	50	PP1020.08	1050	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	5,7
Нормально открытые
1/2	15	PP1021.03	98	–1	10	4	8	–10	180	63	Нерж. сталь	PTFE	2,26
3/4	20	PP1021.04	170	–1	10	4	8	–10	180	63	Нерж. сталь	PTFE	2,42
1	25	PP1021.05	305	–1	8	4	8	–10	180	63	Нерж. сталь	PTFE	2,73
11/4	32	PP1021.06	460	–1	8	4	8	–10	180	80	Нерж. сталь	PTFE	3,9
11/2	40	PP1021.07	750	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	5,2
2	50	PP1021.08	1050	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	5,7

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/ см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: PTFE - политетрафторэтилен, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
