Отделители пара вторичного вскипания (рекуператор пара) ГРАНСТИМ РП, углеродитстая сталь, DN50...150, PN16, фланцевый

Технические характеристики

Условный диаметр	50...150 мм
Условное давление	16 бар
Рабочая температура	до 250°С
Тип присоединения	фланцевое, резьбовое
Исполнение	горизонтальное, вертикальное

Применение

Отделитель пара вторичного вскипания или рекуператор пара ГРАНСТИМ РП Предназначен для отделения пара вторичного вскипания из конденсата высокого давления. ГРАНСТИМП РП Используется преимущественно в системах продувки котлов с целью повышения энергоэффективности рабочего цикла. Принцип действия основан на вскипании высокотемпературного конденсата при быстром пониже- нии его давления ниже состояния насыщения при поступлении в корпус устройств.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Отделители пара вторичного вскипания (рекуператор пара) ГРАНСТИМ РП, углеродитстая сталь, DN50...150, PN16, Тмакс +250°С, фланцевый, резьбовой

ПРИМЕНЕНИЕ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ГРАНСТИМ РП

Предназначен для отделения пара вторичного вскипания из конденсата высокого давления. Используется преимущественно в системах продувки котлов с целью повышения энергоэффективности рабочего цикла. Принцип действия основан на вскипании высокотемпературного конденсата при быстром пониже- нии его давления ниже состояния насыщения при поступлении в корпус устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ГРАНСТИМ РП

Типоразмер, DN	DN 50 - 150 мм
Номинальное давление, PN	16 бар
Максимальная температура	250°С
Рабочая среда	Насыщенный пар
Материал исполнения	Углеродистая сталь
Присоединения	Фланцевое ГОСТ 33259-2015, резьбовое
Монтаж на трубопроводе	Горизонтально (исполнение РП 01 сброс конденсата вниз) Горизонтально (исполнение РП 02 сброс конденсата в бок)
ОПЦИИ	по требованию заказчика - полная обвязка необходимой запорной и регулирующей арматурой

ВАРИАНТЫ ИСПОЛНЕНИЯ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ГРАНСТИМ РП

РП.06, РП.08, РП.12, РП.16, РП.18
РП.XX.01 — угловой тип (горизонтальный вход конденсата, выход снизу, выпар отводится сверху).
РП.XX.02 — прямой тип (горизонтальный вход и выход конденсата, выход выпара сверху).

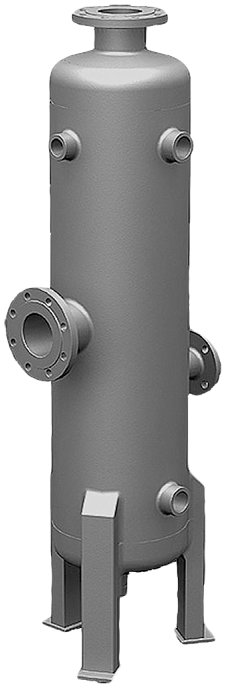

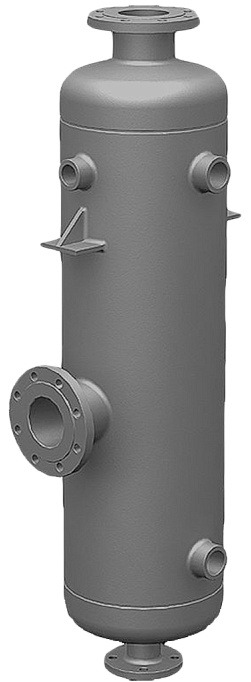

ГРАНСТИМ РП.XX.01 — угловой тип	ГРАНСТИМ РП.XX.02 — прямой тип

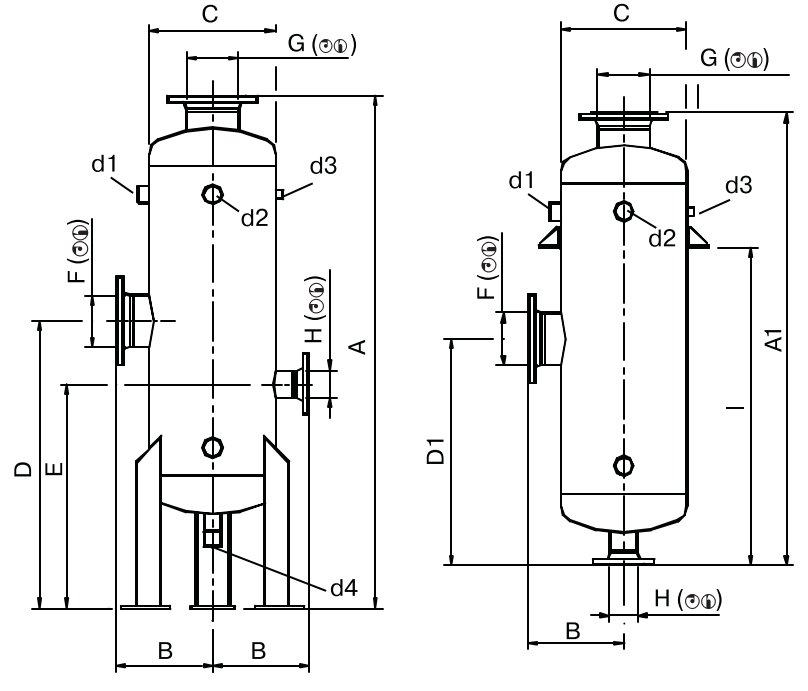

ГАБАРИТНЫЕ РАЗМЕРЫ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ГРАНСТИМ РП, (мм)

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Тип	A	A1	B	C	D	D1	E	F	G	H	I	d1	d3	d4
РП.06	1400	1200	185	168	800	600	635	50	50	50	850	3/4"	1/2"	1"
РП.08	1500	1300	210	219	810	610	645	80	80	50	905	1"	1/2"	1"
РП.12	1540	1340	265	325	830	630	660	100	100	50	910	1 1/2"	1/2"	1"
РП.16	1660	1460	310	426	930	730	725	150	150	80	990	1 1/2"	1/2"	1 1/2"
РП.18	1840	1640	330	426	965	765	755	150	150	80	1150	2"	1/2"	1 1/2"

Артикулы

	Тип 01	Тип 02
РП.06 50Х50Х50	FO01A216437	FO01A225841
РП.08 80Х80Х50	FO01A216440	FO01A225843
РП.12 100Х100Х50	FO01A225683	FO01A222470
РП.16 150Х150Х80	FO01A225684	FO01A225844
РП.18 150Х150Х80	FO01A225690	FO01A225845

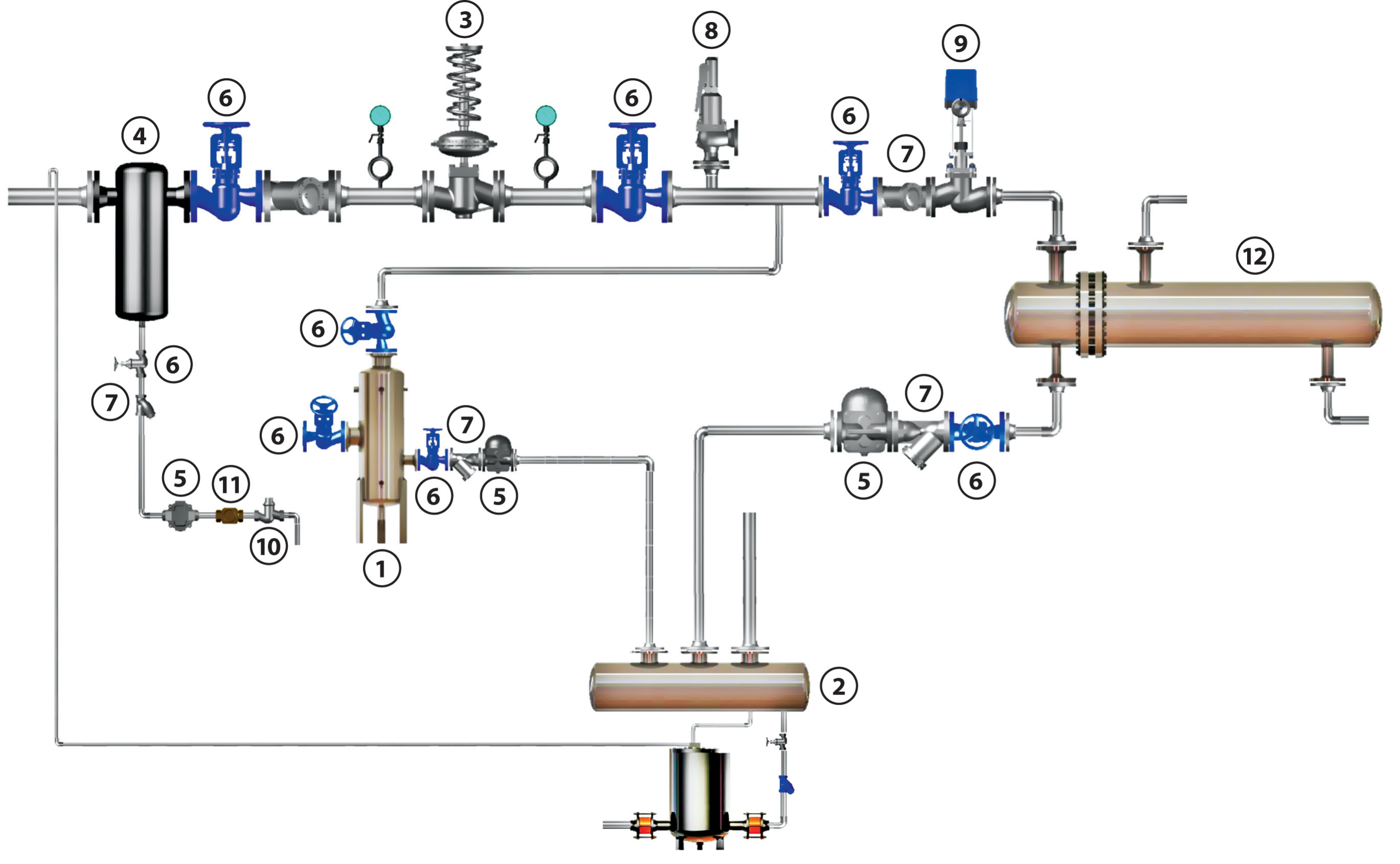

ПРИМЕР ИСПОЛЬЗОВАНИЯ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ГРАНСТИМ РП

Спецификация

	Тип	Марка	Производитель
1	Отделитель пара вторичного вскипания	«Гранстим» РП	Торговый Дом АДЛ (Россия)
2	Установка сбора и возврата конденсата	«Стимфлоу» УКН	Торговый Дом АДЛ (Россия)
3	Редукционный клапан	«Гранрег» КАТ/DP	Торговый Дом АДЛ (Россия)
4	Сепаратор	«Гранстим» СПГ	Торговый Дом АДЛ (Россия)
5	Конденсатоотводчик	«Стимакс»	Торговый Дом АДЛ (Россия)
6	Клапан запорный	«Гранвент»	Торговый Дом АДЛ (Россия)
7	Фильтр	«IS»	Торговый Дом АДЛ (Россия)
8	Предохранительный клапан	«Прегран»	Торговый Дом АДЛ (Россия)
9	Регулирующий клапан	«Гранрег» КМ	Торговый Дом АДЛ (Россия)
10	Обратный клапан	«Гранлок»	Торговый Дом АДЛ (Россия)
11	Смотровое стекло	CC	Торговый Дом АДЛ (Россия)
12	Теплообменник	-	-
