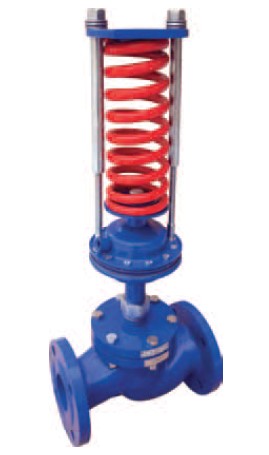

Перепускной клапан «Гранрег» КАТ62

Перепускной клапан «Гранрег» КАТ62

Технические характеристики
Присоединение Фланцы DN 15-300
Условное давление РN 1,6; 2,5; 4,0* МПа
Рабочая температура Холодная и горячая вода,
воздух и негорючие газы до+150 °С
Входное давление 0,01-1,2 МПа (4 диапазона)
Величина Kvs 0,25-1600 м3/час**
Доп. протечка по седлу <0,1% Kvs
Применение

Клапан серии КАТ62 является регулятором давления «до себя» прямого действия. Клапан имеет металлическое седловое уплотнение и предназначен для воды, воздуха и негорючих газов.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Перепускной клапан «Гранрег» КАТ62 для воды и воздуха t до +150 °С



Описание

Клапан серии КАТ62 является регулятором давления «до себя» прямого действия. Клапан имеет металлическое седловое уплотнение и предназначен для воды, воздуха и негорючих газов.

Технические характеристики и размеры

Присоединение Фланцы DN 15-300
Условное давление РN 1,6; 2,5; 4,0* МПа
Рабочая температура Холодная и горячая вода,
воздух и негорючие газы до+150 °С
Входное давление 0,01-1,2 МПа (4 диапазона)
Величина Kvs 0,25-1600 м3/час**
Доп. протечка по седлу <0,1% Kvs

* изготовление по специальному заказу
** рабочий диапазон Kvs равен 50% от максимального

Спецификация

Корпус клапана Чугун СЧ25 (GG25),
Сталь 25Л (GS-45),
Сталь 09Г2С* (9MnSi5),
Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10), Латунь ЛС59 (CuZn38Pb1)*
Мембрана Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторокаучук FPM, силиконовый каучук VMQ)*
Уплотнение штока** Фторокаучук (FPM), Фторопласт (PTFE),
Этилен-пропиленовый каучук (EPDM)

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры

Коэффициент пропускной способности

DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300
стандартный Kvs, м3/ч 4,0 6,3 10 16 25 40 63 100 160 250 320 400 1250 1600
заниженный Kvs, м3/ч 0,25
0,4
0,63
1,0
1,6
2,5
3,2		 1,6
2,5
4,0		 1,0
1,6
2,0
2,5
3,2
4,0
6,3 8,0		 4,0
6,3
10		 10
16
20		 12,5
16
25
32		 25
40
50		 25
40
63
80		 63
100
250*		 100
125
160
200		 160
250
400*		 250
320		 500
800		 1000
1250

*клапан двухседельного исполнения, чугун СЧ25, PN 1,6 МПа

Размеры, мм

DN 510 550 580 600 650 660 700 720 850 870 990 1100 1300 1950
H, мм 130 150 160 180 200 230 290 310 250 400 480 600 730 850
L, мм 12 17 21 22 25 27 34 41 58 70 135 176 290 390
Масса, max,
кг		 12 17 18 22 25 27 34 41 58 70 135 176 290 390


Устройство


1 – корпус
2 – седло
3 – плунжер
4 – шток
5 – сальниковый узел
6 – привод мембранный
7 – пружина
8 – настроечная резьбовая втулка

Диапазоны рабочих давлений, МПа

0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2


Импульсная трубка

Для работы клапана требуется импульсная трубка (6x1 мм), присоединенная на расстоянии 10xDN перед клапаном. Входит в комплект поставки.

Опции

  • Возможность исполнения с заниженным коэффициентом пропускной способности.

Примеры маркировки

«Гранрег» KAT62 — 01 — 40,0 — 01 — 01 — 050 — 16 — 12,0 — Ф/Ф
