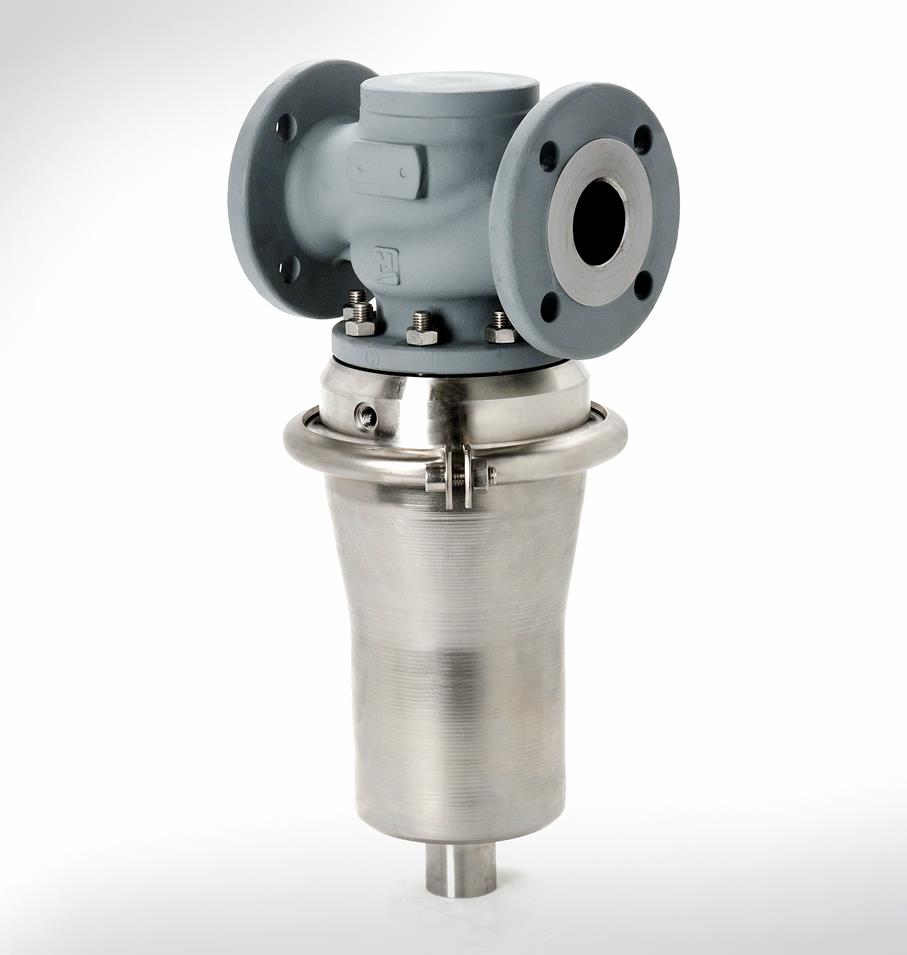

Перепускной клапан UV 4.5

Перепускной клапан UV 4.5

Технические характеристики
Фланцевое присоединение DN 15 - 100
Номинальное давление PN 40 бар
Входное давление 0,3 - 10 бар
Пропускная способность Kvs 5 - 65 м3/ч
Температура до 130 °C (пар до 150 °C)
Среды жидкости и газы
Применение

Перепуской клапан UV 4.5 является разгруженным по давлению пропорциональным регулятором давления «до себя» с пружинной нагрузкой и мембранным управлением. Клапан предназначен для универсального применения при больших расходах. Плунжер клапана имеет мягкое уплотнение.

Для работы клапанов требуется установка управляющей линии (в комплект не входит, обеспечивается заказчиком).

Данные клапаны не являются запорной арматурой, обеспечивающей герметичное перекрытие трубопровода. Герметичность затвора клапана соответствует классам III, IV или V по ГОСТ 54808- 2011 и EN 60534-4.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Регуляторы давления
Перепускной клапан UV 4.5
Универсальный клапан



Технические характеристики

Фланцевое присоединение DN 15 - 100
Номинальное давление PN 40 бар
Входное давление 0,3 - 10 бар
Пропускная способность Kvs 5 - 65 м3/ч
Температура до 130 °C (пар до 150 °C)
Среды жидкости и газы


Описание

Перепуской клапан UV 4.5 является разгруженным по давлению пропорциональным регулятором давления «до себя» с пружинной нагрузкой и мембранным управлением. Клапан предназначен для универсального применения при больших расходах. Плунжер клапана имеет мягкое уплотнение.

Для работы клапанов требуется установка управляющей линии (в комплект не входит, обеспечивается заказчиком).

Данные клапаны не являются запорной арматурой, обеспечивающей герметичное перекрытие трубопровода. Герметичность затвора клапана соответствует классам III, IV или V по ГОСТ 54808- 2011 и EN 60534-4.

Стандартное исполнение

  • Корпус из углеродистой стали
  • Корпус мембраны и кожух пружины из нержавеющей стали
  • Внутренние детали из нержавеющей стали
  • Присоединение линии отвода утечки и уплотнение по настро- ечному винту
  • Присоединение для управляющей линии
  • Эластомеры EPDM

Возможные опции

  • Корпус из нержавеющей стали
  • Присоединительные фланцы PN16
  • Эластомеры FKM
  • Защитная пластина мембраны из PTFE

Материалы

Корпус GP240GH - 1.0619 (A216-WCB)
Кожух пружины 1.4404
Внутренние детали 1.4404; 1.4462
Седловое уплотнение EPDM
Мембрана EPDM
Поршневые уплотнения EPDM

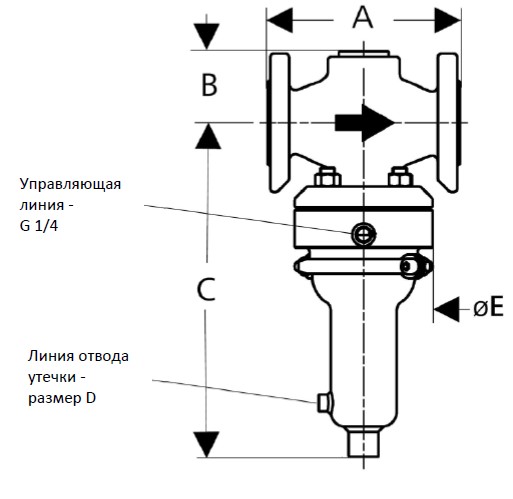

Размеры, [мм]

  Фланцевое присоединение
15 20 25 32 40 50 65 80 100
A* 130 150 160 180 200 230 290 310 350
B 60 60 60 75 75 75 112 112 112
C 278 278 278 441 441 441 511 511 511
D G 1/8 G 1/8 G 1/8 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4
E 115 115 115 208 208 208 220 220 220

* допуски на размер согласно DIN EN 558



Масса, [кг]

Фланцевое присоединение
15 20 25 32 40 50 65 80 100
9,5 10,5 11 33,5 35,5 38 64,5 67,5 74,5


Пропускная способность Kvs, [м3/ч]

DN 15 20 25 32 40 50 65 80 100
0,3 - 5 бар 5 7 7 25 30 30 65 65 65
4,5 - 10 бар 5 7 7 25 30 30 50 50 50


Диапазоны настройки, номинальное давление, [бар]

Диапазон настройки 0,3 - 1,1 0,8 - 2,5 2 - 5 4,5 - 10


Максимальное рабочее давление, [бар]

Температура TS Диапазон настройки
0,3 - 1,1 0,8 - 2,5 2 - 5 4,5 - 10
от -10 до 150 °C 1,65 3,75 7,5 15
