Перистальтический, шланговый, насос HIGHPUMP HH05-3L Максимальный расход до 20,4 л/ч, напор до 8 бар

Технические характеристики

Максимальный расход	20,4 л/ч
Максимальное давление на выходе	8 бар
Максимальная температура рабочей среды	80 °C
Скорость насоса	10...60 об/мин
Присоединение	DN20
Самовсасывание	до 9,8 м
Материалы шлангов	NR, NBR, NBR FDA, EPDM, CSM, FKM

Применение

Перистальтический насос HIGHPUMP HH05-3L применяется в водоподготовке, химической, пищевой, лакокрасочной, нефтеперерабатывающей промышленности, энергетике, строительстве и ЦБК для перекачки кислот, щелочей, реагентов, суспензий, шламов, вязких и абразивных сред. Подходит для агрессивных жидкостей и двухфазных сред «твёрдое вещество - жидкость».

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Перистальтический, шланговый, насос HIGHPUMP HH05-3L Максимальный расход до 20,4 л/ч, напор до 8 бар

ОПИСАНИЕ ПЕРИСТАЛЬТИЧЕСКОГО НАСОСА HIGHPUMP HH05-3L

Перистальтический насос HIGHPUMP HH05-3L серии HH предназначен для работы в сложных условиях и перекачки особых сред, включая коррозионные жидкости, двухфазные среды «твёрдое вещество - жидкость», вязкие жидкости, суспензии и шламы.

Перекачиваемая жидкость взаимодействует только с внутренней частью резинового шланга. Такая конструкция позволяет работать с агрессивными и вязкими средами, снижает риск протечек и упрощает обслуживание насоса.

Насос поддерживает самовсасывание до 9,8 м, работу в режиме сухого хода, реверс потока и подходит для дозирования реагентов в промышленных процессах.

Исполнение 3L означает версию насоса с 3-мя лепестками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРИСТАЛЬТИЧЕСКОГО НАСОСА HIGHPUMP HH05-3L

Тип насоса	Перистальтический шланговый насос
Серия	HH
Модель	HH05-3L
Исполнение	Версия 3L - насос с 3-мя лепестками
Максимальный расход	20,4 л/ч
Максимальное давление на выходе	8 бар
Максимальная температура рабочей среды	80 °C
Объем лубриканта	0,2 л
Скорость насоса	10...60 об/мин
Присоединение	DN20 PN16
Самовсасывание	до 9,8 м
Работа в режиме сухого хода	допускается
Возможность реверса потока	есть
Материалы шлангов	NR, NBR, NBR FDA, EPDM, CSM, FKM

СПЕЦИФИКАЦИЯ ПЕРИСТАЛЬТИЧЕСКОГО НАСОСА HIGHPUMP HH05-3L

1	Крепление окна	12	Дыхательный клапан
2	Смотровое окно	13	Уплотнение штока привода
3	Уплотнение окна	14	Редуктор
4	Крышка корпуса насоса	15	Двигатель
5	Стопор	16	Вход
6	Колесо	17	Фланец
7	Подкладка	18	Зажим шланга
8	Башмаки	19	Зажим на втулке
9	Шланг	20	Втулка
10	Корпус насоса	21	Скоба
11	Опорная рама	22	Масляная пробка

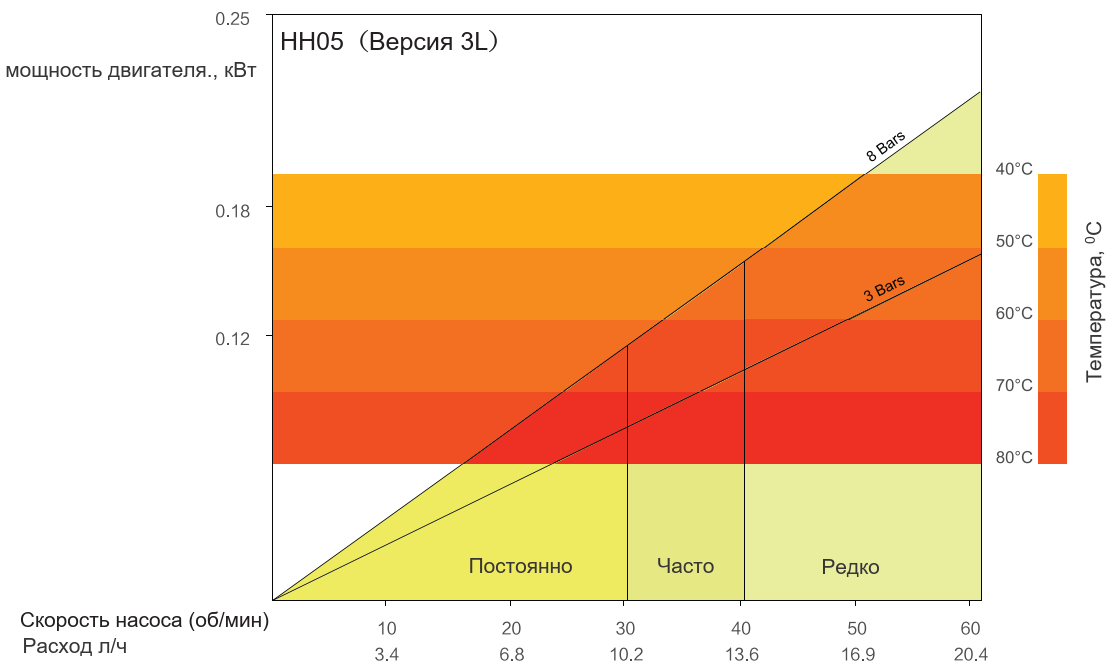

ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ ПЕРИСТАЛЬТИЧЕСКОГО НАСОСА HIGHPUMP HH05-3L

Постоянно - постоянное использование насоса.
Часто - постоянная работа не более 2-х часов, перерыв не менее 1 часа.
Редко - постоянная работа не более 1 часа в сутки.

ГАБАРИТНЫЕ РАЗМЕРЫ ПЕРИСТАЛЬТИЧЕСКОГО НАСОСА HIGHPUMP HH05-3L

Габаритные размеры HIGHPUMP HH05-3L

Модель

HH05

103

115

343

275

220

240

260

300

Φ20

МАРКИРОВКА ПЕРИСТАЛЬТИЧЕСКОГО НАСОСА HIGHPUMP HH05-3L

Модель насоса	HH05-3L
Серия насосов	HH
Исполнение	Версия 3L - насос с 3-мя лепестками
Материал шланга насоса	EPDM (варианты: NR, NBR, NBR FDA, CSM, FKM)
Присоединение	Φ20
