Пнемопривод поворотный АРХИМЕД серия SY, 636,0... 89 019 Нм, 4,0...8,0 бар, 0...90°, поршневой механизм с кулисой
Технические характеристики
| Крутящий момент |
636,0...89 019,0 Нм |
| Давление воздуха |
4,0...7,0 бар |
| Степень защиты |
IP67 |
| Рабочая температура |
-60....+80°С |
| Угол поворота |
0...90° |
| Тип механизма |
поршневой с кулисой |
Применение
Пневматические приводы АРХИМЕД SY это поршневой поворотный пневматический привод с механизмом КУЛИСНОГО ТИПА для управления четвертьоборотной запорной и регулирующей арматурой, таких как шаровые краны, сегментные клапана и дисковые затворы. Отличительной особенностью таких приводов является их крайне высокий крутящий момент. В основном применяется для управления регулирующей арматурой. Благодаря поршневому механизму с кулисой управление поворотом клапана идет плавно, без рывков, что напрямую влияет на качество регулирования и точность, а так же обеспечивается долговечность привода. Применяются для установки как в помещениях, так и снаружи с окружающей температурой от -60С до +80°С. Взрывозащищённое исполнение.
Цены и заказ оборудования
Описание
Документация
Пнемопривод поворотный АРХИМЕД серия SY, 600,0... 89 019 Нм, 4,0...8,0 бар, 0...90°, поршневой механизм с кулисой, для запорной и регулирующей арматуры
ОПИСАНИЕ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД SY/SYM
Пневматические приводы АРХИМЕД SY это поршневой поворотный пневматический привод с механизмом КУЛИСНОГО ТИПА для управления четвертьоборотной запорной и регулирующей арматурой, таких как шаровые краны, сегментные клапана и дисковые затворы. Отличительной особенностью таких приводов является их крайне высокий крутящий момент. В основном применяется для управления регулирующей арматурой. Благодаря поршневому механизму с кулисой управление поворотом клапана идет плавно, без рывков, что напрямую влияет на качество регулирования и точность, а так же обеспечивается долговечность привода. Прочный стальной корпус пневмоцилиндра, кулисный механизм и пружинный блок собраны в единое изделие. Применяются для установки как в помещениях, так и снаружи с окружающей температурой от -60С до +80°С. Взрывозащищённое исполнение.
КОНСТРУКЦИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД SY/SYM
| |
|
|

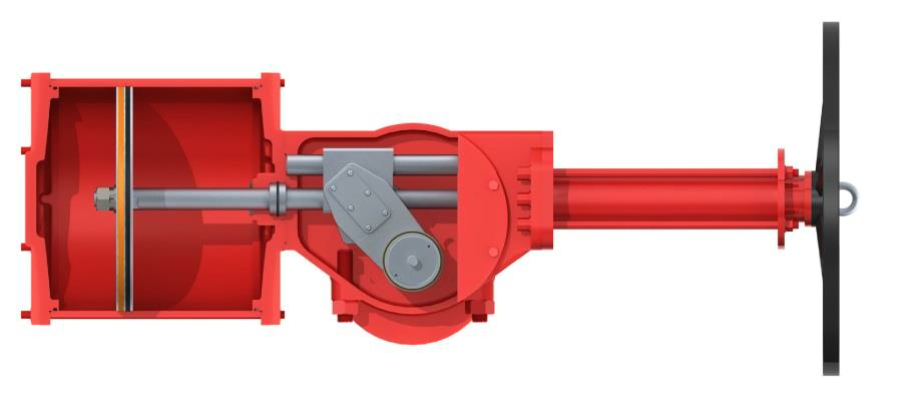

ДВУСТОРОННИЙ ПНЕВМОПРИВОД

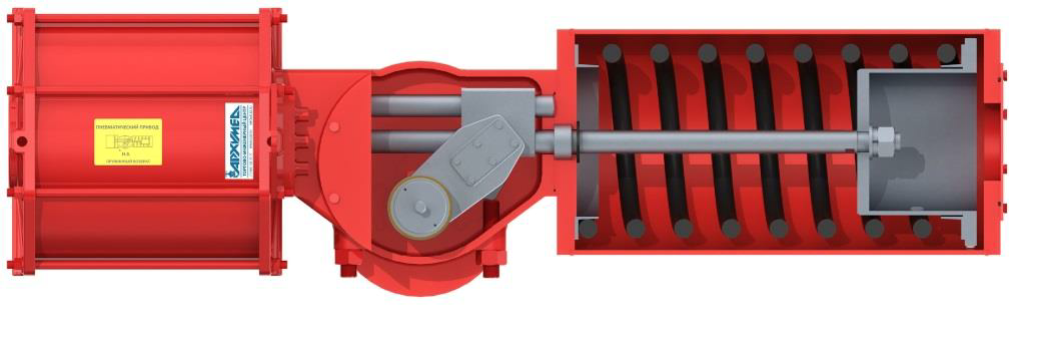

ПНЕВМОПРИВОД С ВОЗВРАТНОЙ ПРУЖИНОЙ
|
Принцип действия:
В приводах серии AIR.SY/AIR.SYM используется конструкция с двумя направляющими. Конструкция сбалансированная, эффективно обеспечивает стабильность полного хода поршня. Благодаря системе кулисного механизма приводы подходят для арматуры с высоким крутящим моментом, поскольку эта система в крайних положениях развивает более высокий выходной крутящий момент, чем во время хода. Двойные уплотнительные кольца на поршне привода обеспечивают равномерное давление сжатого воздуха на поршень, создавая при этом движение, и заставляют ползун перемещаться влево и вправо. Ползун преобразует линейное ходовое движение в поворотное (угловое) с помощью кулисного шарнира. Приводы, оснащённые возвратным пружинным устройством, могут выполнять функцию первоначального положения за счет энергии сжатой пружины. В приводах без пружинного блока движение в обе стороны осуществляется за счет энергии сжатого воздуха.

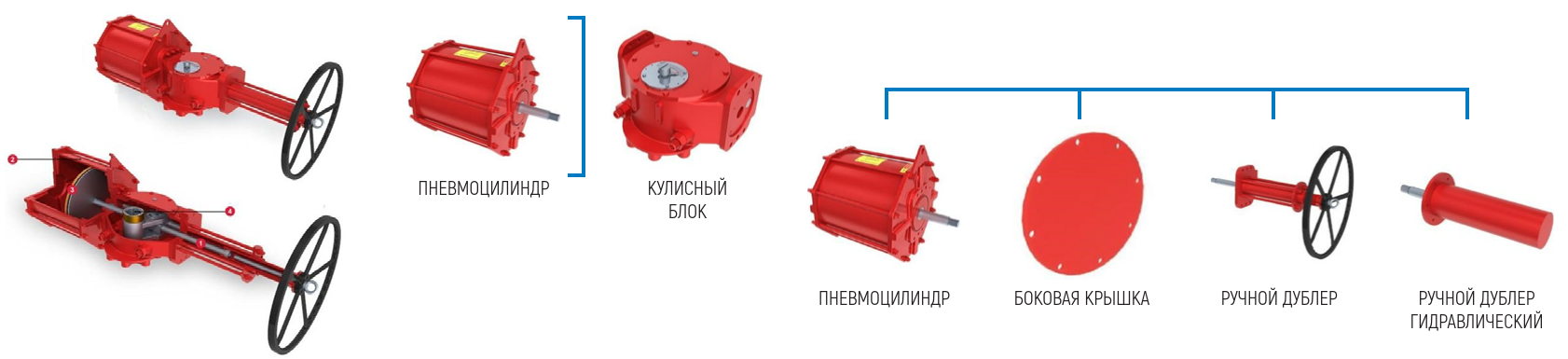

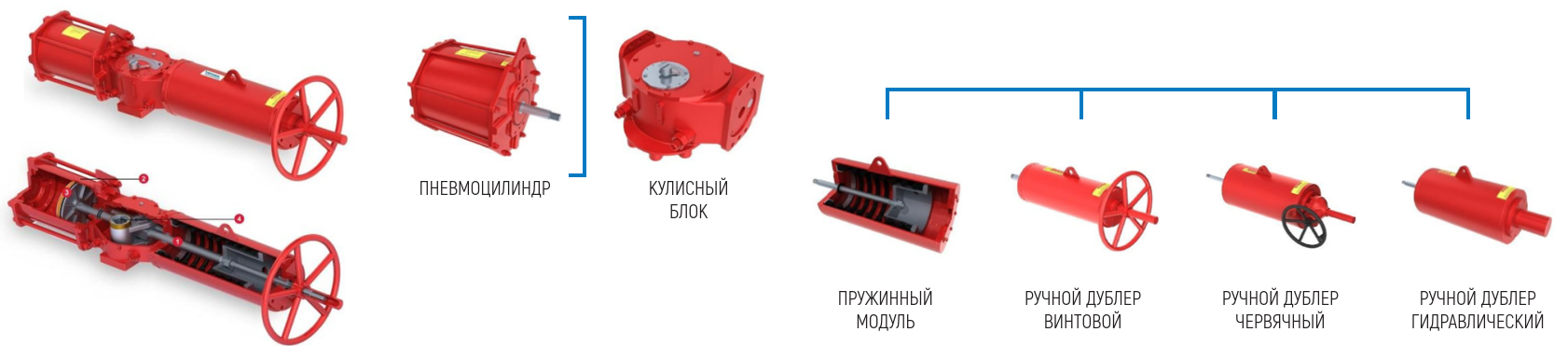

Варианты конструкций с разными типами корпусов:
- конструкция пневмопривода с одним цилиндром двухстороннего действия с одним источником сжатого воздуха (попеременное переключение источника воздуха для управления приводом)
- конструкция пневмопривода с двумя цилиндрами двухстороннего действия с двумя источниками сжатого воздуха (попеременное переключение источника воздуха для управления приводом)
- конструкция пневмопривода с одним цилиндром и пружинным блоком (функция безопасности) с одним источником сжатого воздуха (открывается(закрывается) сжатым воздухом и закрывается(открывается) возвратной пружиной).
|
ОБЩИЕ ХАРАКТЕРИСТИКИ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД SY/SYM
| Крутящий момент |
Двустороннего действия 1413,0....89 019,0 Нм
С возвратной пружиной 636,0...36 160,0 Нм
|
| Давление управляющего воздуха |
4,0....7,0 бар |
| Рабочая температура |
–30…+80 °С |
| Степень защиты |
IP67 |
| Тип привода |
D - двустороннего действия
M – с возвратной пружиной
|
| Тип механизма передачи усилия |
поршневой с кулисным механизмом |
| Ручной дублёр |
есть |
| Настройка угла поворота |
Есть, +/- 5° |
| ОПЦИИ |
Исполнение на окр. температуру от -60°С...+80°С
Различные типы присоединения к штоку исполнительного клапана
Взрывозащита по II Gb c IIB T6 X , III Db c IIIB T6 Т85°С X
Работа на природном газе (с системой утилизации выхлопа)
Ручной дублёр (штурвал или редуктор)
|

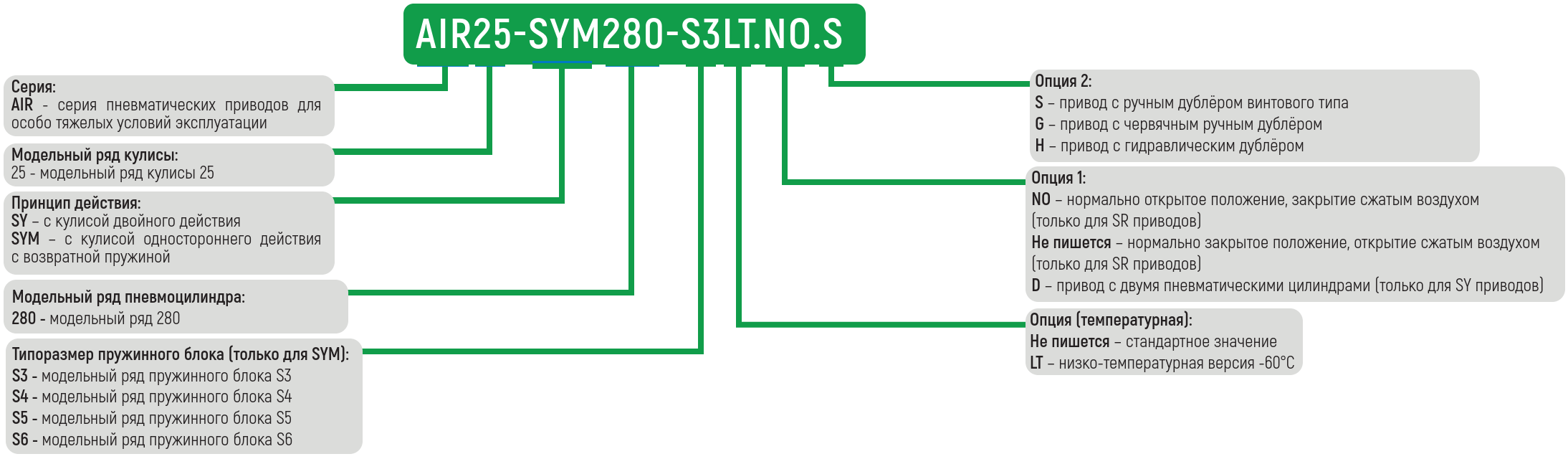

МАРКИРОВКА ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД SY/SYM

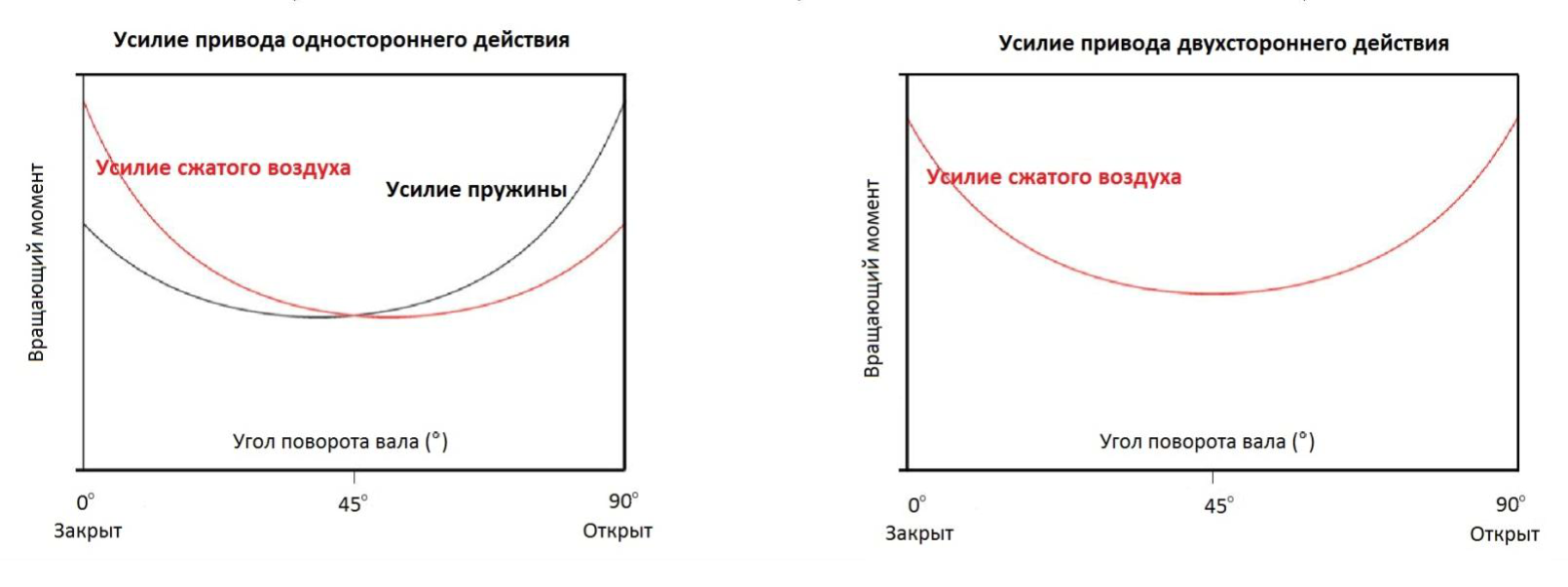

ПРИНЦИП РАСПРЕДЕЛЕНИЯ МОМЕНТА ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД SY/SYM
КОНСТРУКЦИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
| ПНЕВМОПРИВОД ДВУСТОРОННЕГО ДЕЙСТВИЯ |
 |
| ПНЕВМОПРИВОД С ВОЗВРАТНОЙ ПРУЖИНОЙ |
 |
ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
Габаритные размеры приведены в техническом описании на данный пнемопривод
КРУТЯЩИЕ МОМЕНТЫ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY , НМ
Усилия пневмоприводов СЕВЕР двухстороннего действия модель AIR.SY, Nm
| Модель |
4,0 bar |
5,0 bar |
6,0 bar |
7,0 bar |
| BTO/ETC |
RTO/ RTC |
ETO/BTC |
BTO/ETC |
RTO/ RTC |
ETO/BTC |
BTO/ETC |
RTO/ RTC |
ETO/BTC |
BTO/ETC |
RTO/ RTC |
ETO/BTC |
| AIR14-SY200 |
1413 |
707 |
1413 |
1766 |
883 |
1766 |
2120 |
1060 |
2120 |
2473 |
1236 |
2473 |
| AIR14-SY250 |
2208 |
1104 |
2208 |
2760 |
1380 |
2760 |
3312 |
1656 |
3312 |
3864 |
1932 |
3864 |
| AIR16-SY280 |
2769 |
1385 |
2769 |
3462 |
1731 |
3462 |
4154 |
2077 |
4154 |
4847 |
2423 |
4847 |
| AIR16-SY300 |
3618 |
1809 |
3618 |
4522 |
2261 |
4522 |
5426 |
2713 |
5426 |
6331 |
3165 |
6331 |
| AIR25-SY280 |
4062 |
2031 |
4062 |
5077 |
2539 |
5077 |
6093 |
3046 |
6093 |
7108 |
3554 |
7108 |
| AIR25-SY300 |
5306 |
2653 |
5306 |
6632 |
3316 |
6632 |
7958 |
3979 |
7958 |
9285 |
4642 |
9285 |
| AIR25-SY350 |
6347 |
3173 |
6347 |
7933 |
3967 |
7933 |
9520 |
4760 |
9520 |
11107 |
5553 |
11107 |
| AIR30-SY400 |
8290 |
4145 |
8290 |
10362 |
5181 |
10362 |
12434 |
6217 |
12434 |
14507 |
7253 |
14507 |
| AIR30-SY450 |
10491 |
5246 |
10491 |
13114 |
6557 |
13114 |
15737 |
7868 |
15737 |
18360 |
9180 |
18360 |
| AIR30-SY500 |
12953 |
6476 |
12953 |
16191 |
8096 |
16191 |
19429 |
9715 |
19429 |
22667 |
11334 |
22667 |
| AIR35-SY450 |
14306 |
7153 |
14306 |
17883 |
8942 |
17883 |
21459 |
10730 |
21459 |
25036 |
12518 |
25036 |
| AIR35-SY500 |
17663 |
8831 |
17663 |
22078 |
11039 |
22078 |
26494 |
13247 |
26494 |
30909 |
15455 |
30909 |
| AIR35-SY550 |
21372 |
10686 |
21372 |
26715 |
13358 |
26715 |
32058 |
16029 |
32058 |
37401 |
18701 |
37401 |
| AIR35-SY600 |
25434 |
12717 |
25434 |
31793 |
15897 |
31793 |
38152 |
19076 |
38152 |
44510 |
22255 |
44510 |
| AIR40-SY700 |
33636 |
16818 |
33636 |
42046 |
21023 |
42046 |
50455 |
25227 |
50455 |
58864 |
29432 |
58864 |
Усилия пневмоприводов СЕВЕР двухстороннего действия модель AIR.SY-D, Nm
| Модель |
4,0 bar |
5,0 bar |
6,0 bar |
7,0 bar |
| BTO/ETC |
RTO/ RTC |
ETO/BTC |
BTO/ETC |
RTO/ RTC |
ETO/BTC |
BTO/ETC |
RTO/ RTC |
ETO/BTC |
BTO/ETC |
RTO/ RTC |
ETO/BTC |
| AIR16-SY200-D |
2826 |
1414 |
2826 |
3533 |
1766 |
3533 |
4239 |
2120 |
4239 |
4946 |
2473 |
4946 |
| AIR16-SY250-D |
4416 |
2208 |
4416 |
5520 |
2760 |
5520 |
6623 |
3312 |
6623 |
7727 |
3864 |
7727 |
| AIR16-SY280-D |
5539 |
2770 |
5539 |
6924 |
3462 |
6924 |
8308 |
4154 |
8308 |
9694 |
4846 |
9694 |
| AIR16-SY300-D |
7235 |
3618 |
7236 |
9044 |
4522 |
9044 |
10853 |
5426 |
10853 |
12662 |
6331 |
12662 |
| AIR30-SY280-D |
8124 |
4062 |
8124 |
10155 |
5077 |
10155 |
12186 |
6093 |
12186 |
14217 |
7108 |
14217 |
| AIR30-SY320-D |
10611 |
5306 |
10611 |
13264 |
6632 |
13264 |
15917 |
7958 |
15917 |
18570 |
9285 |
18570 |
| AIR30-SY350-D |
12693 |
6347 |
12693 |
15867 |
7933 |
15867 |
19040 |
9520 |
19040 |
22212 |
11106 |
22212 |
| AIR30-SY400-D |
16579 |
8290 |
16579 |
20724 |
10362 |
20724 |
24869 |
12434 |
24869 |
29014 |
14507 |
29014 |
| AIR35-SY450-D |
28612 |
14307 |
28612 |
35766 |
17883 |
35766 |
42919 |
21460 |
42919 |
50072 |
25036 |
50072 |
| AIR40-SY500-D |
35325 |
17663 |
35325 |
44156 |
22078 |
44156 |
52988 |
26494 |
52988 |
61819 |
30909 |
61819 |
| AIR40-SY550-D |
42743 |
21372 |
42743 |
53429 |
26715 |
53429 |
64115 |
32057 |
64115 |
74802 |
37401 |
74802 |
| AIR40-SY600-D |
50868 |
25434 |
50868 |
65585 |
31793 |
65585 |
76302 |
38152 |
76302 |
89019 |
44510 |
89019 |
Усилия пневмоприводов СЕВЕР одностороннего действия модель AIR.SYM, Nm
| Модель |
Усилие пружины |
4,0 bar |
5,0 bar |
6,0 bar |
7,0 bar |
| ETC |
RTC |
BTC |
BTO |
RTO |
ETO |
BTO |
RTO |
ETO |
BTO |
RTO |
ETO |
BTO |
RTO |
ETO |
| AIR14-SYM200-S2 |
636 |
393 |
954 |
777 |
304 |
459 |
1130 |
483 |
812 |
1484 |
660 |
1166 |
1837 |
837 |
1519 |
| AIR14-SYM250-S2 |
994 |
615 |
1490 |
1214 |
475 |
717 |
1766 |
754 |
1269 |
2318 |
1031 |
1821 |
2870 |
1308 |
2373 |
| AIR14-SYM280-S2 |
1246 |
771 |
1869 |
1523 |
595 |
900 |
2216 |
946 |
1592 |
2908 |
1294 |
2285 |
3601 |
1641 |
2977 |
| AIR14-SYM300-S2 |
1679 |
1039 |
2519 |
1939 |
744 |
1099 |
2843 |
1202 |
2003 |
3747 |
1657 |
2908 |
4652 |
2111 |
3812 |
| AIR25-SYM280-S3 |
1828 |
1131 |
2742 |
2234 |
873 |
1320 |
3250 |
1387 |
2336 |
4265 |
1897 |
3351 |
5280 |
2406 |
4367 |
| AIR25-SYM300-S3 |
2463 |
1523 |
3694 |
2843 |
1092 |
1612 |
4169 |
1763 |
2938 |
5496 |
2430 |
4265 |
6822 |
3096 |
5591 |
| AIR25-SYM350-S3 |
2856 |
1767 |
4284 |
3491 |
1365 |
2063 |
5077 |
2167 |
3649 |
6664 |
2964 |
5236 |
8251 |
3760 |
6823 |
| AIR25-SYM400-S3 |
3730 |
2308 |
5595 |
4559 |
1782 |
2694 |
6632 |
2830 |
4767 |
8704 |
3872 |
6839 |
10776 |
4911 |
8911 |
| AIR25-SYM450-S4 |
4721 |
2921 |
7082 |
5770 |
2256 |
3409 |
8393 |
3582 |
6032 |
11016 |
4900 |
8655 |
13638 |
6215 |
11278 |
| AIR30-SYM500-S4 |
5829 |
3606 |
8743 |
7124 |
2785 |
4210 |
10362 |
4422 |
7448 |
13601 |
6050 |
10686 |
16839 |
7674 |
13924 |
| AIR35-SYM450-S5 |
6438 |
3982 |
9657 |
7868 |
3076 |
4649 |
11445 |
4884 |
8226 |
15022 |
6682 |
11803 |
18598 |
8475 |
15379 |
| AIR35-SYM500-S5 |
7948 |
4917 |
11923 |
9714 |
3797 |
5740 |
14130 |
6030 |
10155 |
18545 |
8250 |
14571 |
22961 |
10463 |
18987 |
| AIR35-SYM550-S5 |
9617 |
5950 |
14426 |
11754 |
4595 |
6946 |
17098 |
7297 |
12289 |
22441 |
9982 |
17632 |
27784 |
12661 |
22975 |
| AIR35-SYM600-S5 |
11445 |
7080 |
17168 |
13989 |
5469 |
8266 |
20348 |
8684 |
14625 |
26706 |
11880 |
20984 |
33064 |
15068 |
27342 |
| AIR35-SYM700-S5 |
15136 |
9364 |
22705 |
18500 |
7232 |
10932 |
26910 |
11484 |
19341 |
35319 |
15711 |
27751 |
43728 |
19927 |
36160 |
