Пнемопривод поворотный CAMOZZI серия CY, 36,0... 2 850 Нм, 3,5...8,0 бар, 0...90°, кулисный механизм
Технические характеристики
| Крутящий момент |
36,0...2 850,0 Нм |
| Давление воздуха |
3,5...8,0 бар |
| Степень защиты |
IP67 |
| Рабочая температура |
-40....+150°С |
| Угол поворота |
0...90° |
| Тип механизма |
кулисный |
Применение
Пневматические приводы CAMOZZI CY это поршневой поворотный пневматический привод с механизмом КУЛИСНОГО ТИПА для управления четвертьоборотной запорной и регулирующей арматурой, таких как шаровые краны, сегментные клапана и дисковые затворы. В основном применяется для управления регулирующей арматурой. Благодаря кулисному механизму управление поворотом клапана идет плавно, без рывков, что напрямую влияет на качество регулирования и точность, а так же обеспечивается долговечность привода. Применяются для установки как в помещениях, так и снаружи с окружающей температурой от -40С до +150°С. Взрывозащищённое исполнение.
Цены и заказ оборудования
Описание
Документация
Пнемопривод поворотный CAMOZZI серия CY, 36,0... 2 850 Нм, 3,5...8,0 бар, 0...90°, кулисный механизм, для запорной и регулирующей арматуры
ОПИСАНИЕ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
Пневмоприводы сконструированы на так называемом принципе «scotch-yoke» с применением кривошипного механизма, который преобразует линейное движение поршня во вращательное движение рабочего органа – вала. Применена симметричная конструкция кривошипа. Это позволяет приблизить характеристики крутящего момента на валу к крутящим моментам трубопроводной арматуры, на которую устанавливается пневмопривод.
Конструкция корпуса привода универсальна вне зависимости от типа привода – одностороннего или двустороннего действия. Можно легко преобразовать привод в условиях производства из одного типа в другой посредством замены крышек и установки (удаления) пружин.
Композитные подшипники скольжения и направляющие кольца на поршнях привода и вала обеспечивают надежную работу привода, низкое трение страгивания и высокий ресурс
Выходной вал, вилочный диск, стопор и другие несущие детали изготовлены из высокопрочной легированной стали для обеспечения безопасной и надежной работы привода.
Конструкция привода типа скотч-йок значительно уменьшает трение между поршнем и стенкой цилиндра, тем самым снижая износ сопутствующих деталей и значительно повышая стабильность, надежность и срок службы изделия
ОБЩИЕ ХАРАКТЕРИСТИКИ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
| Крутящий момент |
Двустороннего действия 71,0....2 850,0 Нм
С возвратной пружиной 23,3....1 464,4 Нм
|
| Давление управляющего воздуха |
3,5....8,0 бар |
| Рабочая температура |
–18…+80 °С |
| Степень защиты |
IP67 |
| Тип привода |
D - двустороннего действия
S – с возвратной пружиной
|
| Тип механизма передачи усилия |
кулисный |
| Ручной дублёр |
нет |
| Настройка угла поворота |
Есть, +/- 5° |
| ОПЦИИ |
Исполнение на окр. температуру от -40°С...+150°С
Различные типы присоединения к штоку исполнительного клапана
Нормально открытое исполнение
|

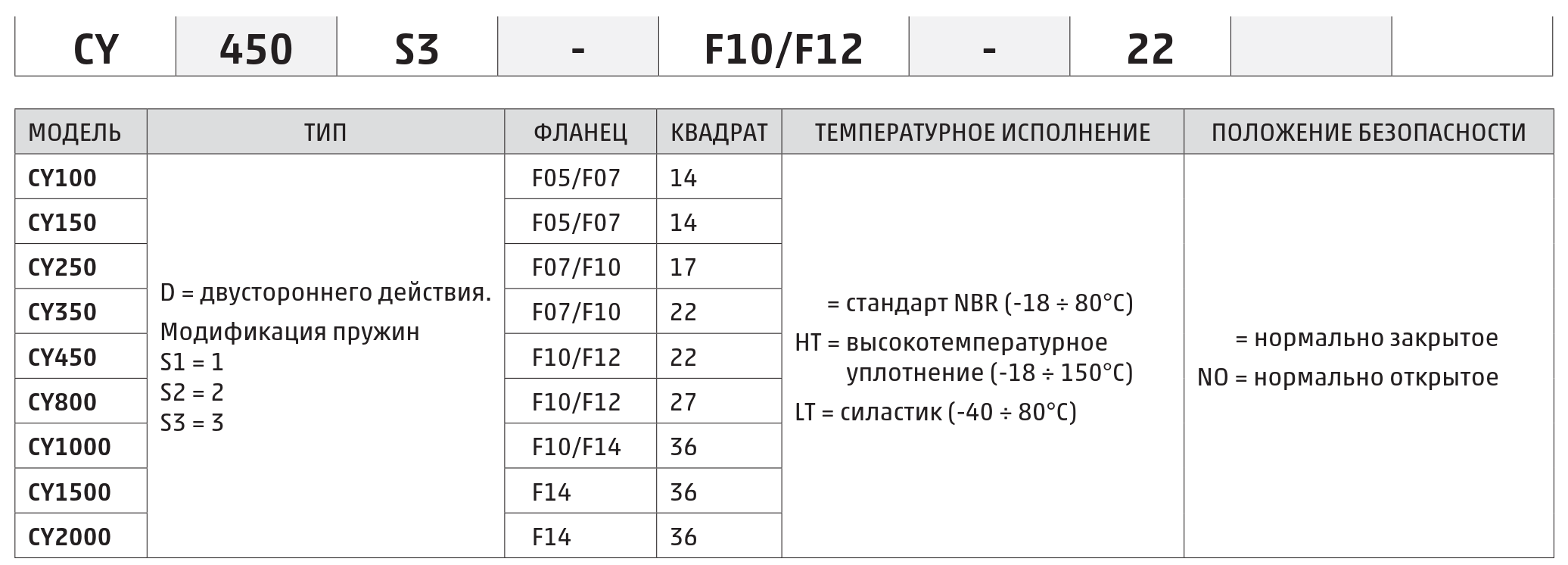

МАРКИРОВКА ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
ПРИНЦИП РАСПРЕДЕЛЕНИЯ МОМЕНТА ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
ПРИНЦИП ДЕЙСТВИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
| Схема пневмопривода двустороннего действия (стандартное исполнение). Вид сверху. |
 |
| Схема пневмопривода с возвратной пружиной (стандартное исполнение). Вид сверху. |
|
По заказу имеется исполнение приводов одностороннего действия NO — нормально открытый, при снятии питания, пружины перемещают поршни внутрь (вращение против часовой стрелке). Это осуществляется путем перестановки поршней на противоположную сторону.
|

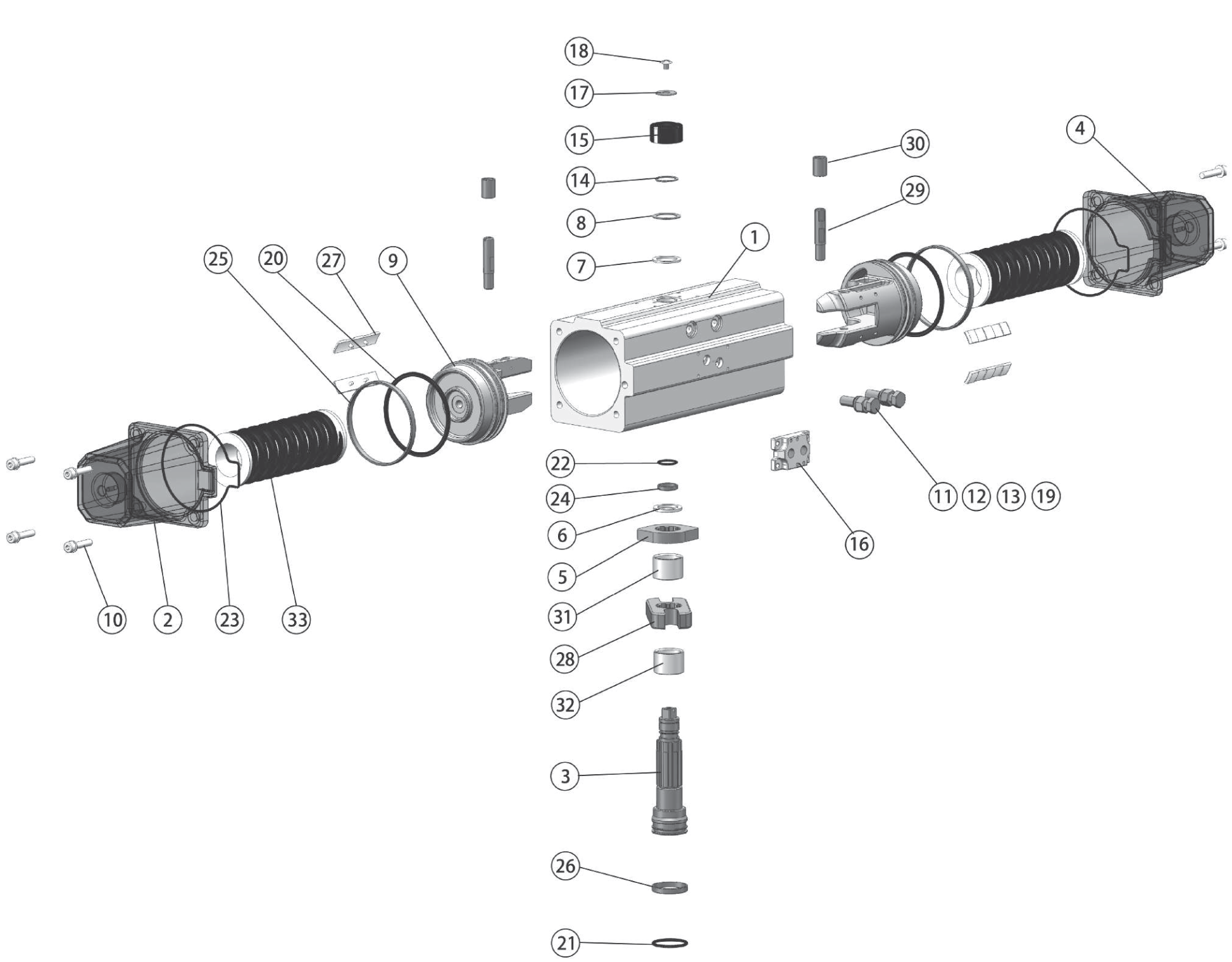

КОНСТРУКЦИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
| № |
НАИМЕНОВАНИЕ |
МАТЕРИАЛ |
КОЛИЧЕСТВО |
№ |
НАИМЕНОВАНИЕ |
МАТЕРИАЛ |
КОЛИЧЕСТВО |
| 1 |
Корпус |
Алюминиевый сплав |
1 |
18 |
Болт |
Нержавеющая сталь |
1 |
| 2 |
Левая крышка |
Алюминиевый сплав |
1 |
19* |
Уплотнительное кольцо |
Резина |
2 |
| 3 |
Вал привода |
Сталь |
1 |
20* |
Кольцо поршня |
Резина |
2 |
| 4 |
Правая крышка |
Алюминиевый сплав |
1 |
21* |
Кольцо вала нижнее |
Резина |
1 |
| 5 |
Стопор |
Сталь |
1 |
22* |
Кольцо вала верхнее |
Резина |
1 |
| 6 |
Внутренняя шайба* |
РОМ |
1 |
23* |
Кольцо крышки |
Резина |
2 |
| 7 |
Наружная шайба* |
РОМ |
1 |
24* |
Верхний фиксатор |
РОМ |
1 |
| 8 |
Шайба |
Нержавеющая сталь |
1 |
25* |
Подшипник поршня |
РОМ |
2 |
| 9 |
Поршень |
Алюминиевый сплав |
2 |
26* |
Нижний фиксатор |
РОМ |
1 |
| 10 |
Болт крышки |
Алюминиевый сплав |
8 |
27* |
Фиксирующий элемент |
РОМ |
4 |
| 11 |
Регулировочный болт |
Нержавеющая сталь |
2 |
28 |
Вилочное кольцо |
Сталь |
1 |
| 12 |
Контргайка |
Нержавеющая сталь |
2 |
29 |
Штифт поршня |
Сталь |
2 |
| 13 |
Шайба |
Нержавеющая сталь |
2 |
30 |
Подшипник поршня |
Сталь |
2 |
| 14 |
Шайба |
Пружинная сталь |
1 |
31 |
Верхний подшипник |
РОМ |
1 |
| 15 |
Индикатор |
РОМ |
1 |
32 |
Нижний подшипник |
РОМ |
1 |
| 16 |
Плита Namur |
Алюминиевый сплав |
1 |
33 |
Пружина |
Пружинная сталь |
2 |
| 17 |
Шайба |
Нержавеющая сталь |
1 |
* Изделия в составе ремкомплекта. |

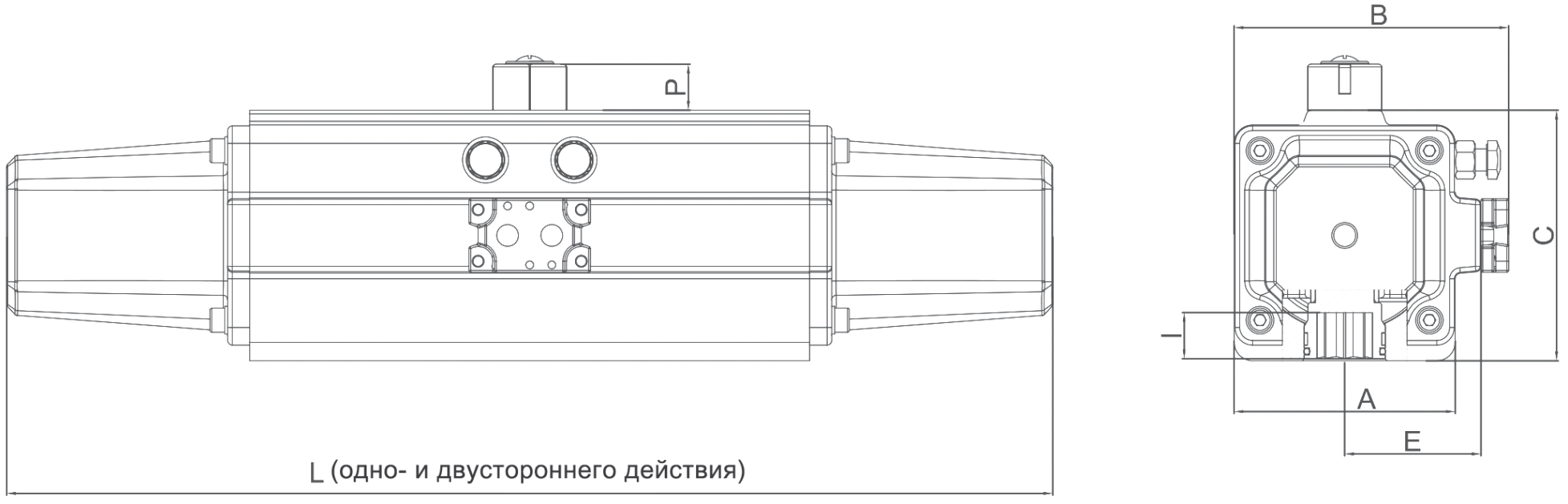

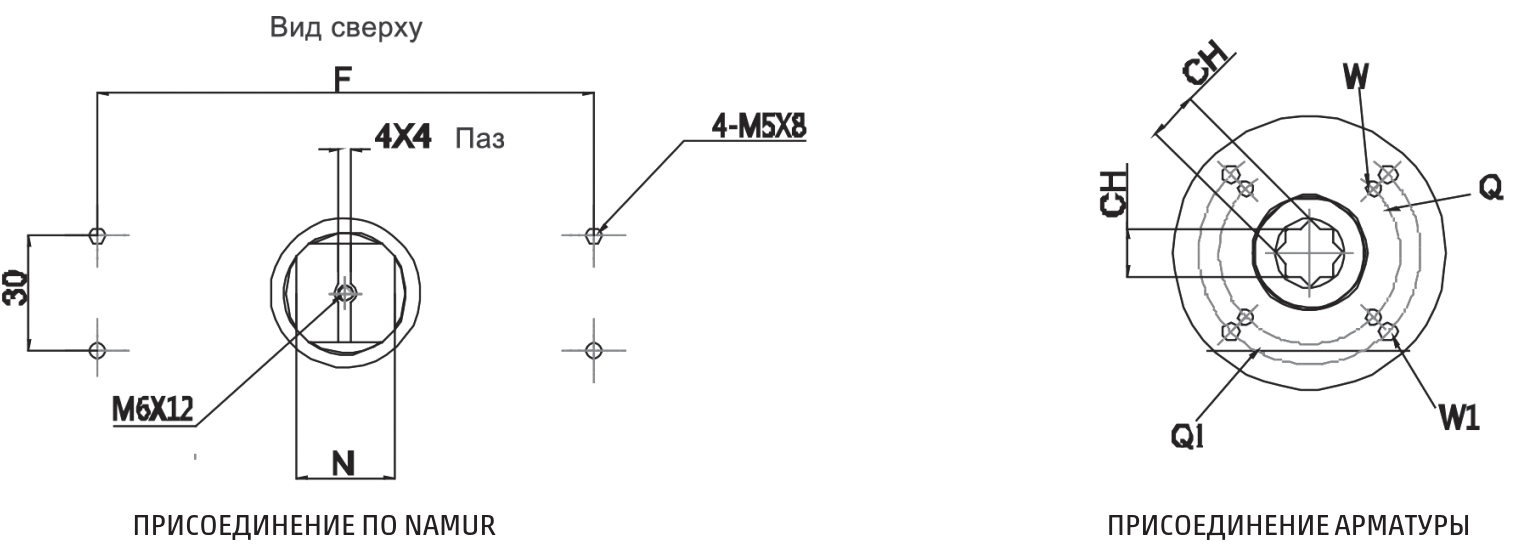

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY
| |
|
|

| Мод. |
A |
B |
C |
L (•) |
L (Ч) |
E |
F |
P |
N |
Фланец |
Q |
Q1 |
W |
W1 |
Ch |
I |
Присоединение |
| CY100 |
78 |
105 |
89 |
360 |
228 |
51 |
80 |
20 |
10 |
F05/F07 |
50 |
70 |
M6Ч9 |
M8Ч12 |
14Ч14 |
16 |
G1/4 |
| CY150 |
88 |
115 |
100 |
398 |
265 |
60 |
80 |
20 |
10 |
F05/F07 |
50 |
70 |
M6Ч9 |
M8Ч12 |
14Ч14 |
16 |
G1/4 |
| CY250 |
100 |
127 |
113 |
451 |
301 |
62 |
80 |
20 |
14 |
F07/F10 |
70 |
102 |
M8Ч12 |
M10Ч15 |
17Ч17 |
19 |
G1/4 |
| CY350 |
110 |
139 |
123 |
521 |
340 |
69 |
80 |
20 |
14 |
F07/F10 |
70 |
102 |
M8Ч12 |
M10Ч15 |
22Ч22 |
25 |
G1/4 |
| CY450 |
120 |
149 |
136 |
568 |
366 |
74 |
80 |
20 |
14 |
F10/F12 |
102 |
125 |
M10Ч15 M12Ч18 |
22Ч22 |
25 |
G1/4 |
| CY800 |
142 |
176 |
159 |
677 |
450 |
90 |
80/130 |
30 |
22.1 |
F10/F12 |
102 |
125 |
M10Ч15 M12Ч18 |
27Ч27 |
31 |
G1/4 |
| CY1000 |
160 |
195 |
178 |
769 |
483 |
100 |
80/130 |
30 |
22.1 |
F10/F14 |
102 |
140 |
M10Ч15 M16Ч24 |
36Ч36 |
41 |
G1/4 |
| CY1500 |
180 |
218 |
200 |
880 |
565 |
113 |
80/130 |
30 |
22.1 |
F14 |
- |
140 |
- |
M16Ч24 |
36Ч36 |
41 |
G1/4 |
| CY2000 |
202 |
239 |
222 |
895 |
605 |
123 |
130 |
30 |
22.1 |
F14 |
- |
140 |
- |
M16Ч24 |
36Ч36 |
41 |
G1/4 |
КРУТЯЩИЕ МОМЕНТЫ ПНЕВМОПРИВОДА ПОВОРОТНОГО CAMOZZI CY , НМ
| ПОВОРОТНЫЙ ПНЕВМОПРИВОД ДВУСТОРОННЕГО ДЕЙСТВИЯ |
| Модель |
ДАВЛЕНИЕ СЖАТОГО ВОЗДУХА (бар) |
| 3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0 |
7.0 |
| 0° |
45° |
90° |
0° |
45° |
90° |
0? |
45° |
90° |
0° |
45° |
90° |
0° |
45° |
90° |
0° |
45° |
90° |
0° |
45° |
90° |
| CY100 |
71 |
35.5 |
71 |
81.2 |
40.6 |
81.2 |
91.3 |
45.7 |
91.3 |
101.5 |
50.75 |
101.5 |
111.6 |
55.8 |
111.6 |
121.8 |
60.9 |
121.8 |
142.1 |
71.05 |
142.1 |
| CY150 |
107.7 |
53.9 |
107.7 |
123.1 |
61.6 |
123.1 |
138.5 |
69.3 |
138.5 |
153.9 |
77 |
153.9 |
169.3 |
84.7 |
169.3 |
184.7 |
92.4 |
184.7 |
215.5 |
107.8 |
215.5 |
| CY250 |
165.4 |
82.7 |
165.4 |
189 |
94.5 |
189 |
212.7 |
106.4 |
212.7 |
236.3 |
118.2 |
236.3 |
260 |
130.0 |
260 |
283.6 |
141.8 |
283.6 |
330.8 |
165.4 |
330.8 |
| CY350 |
231.9 |
116.0 |
231.9 |
265.1 |
132.6 |
265.1 |
298.2 |
149.1 |
298.2 |
331.3 |
165.65 |
331.3 |
364.5 |
182.3 |
364.5 |
397.6 |
198.8 |
397.6 |
463.9 |
231.95 |
463.9 |
| CY450 |
309.1 |
154.6 |
309.1 |
353.3 |
176.65 |
353.3 |
397.4 |
198.7 |
397.4 |
441.6 |
220.8 |
441.6 |
485.7 |
242.85 |
485.7 |
529.9 |
265.0 |
529.9 |
618.2 |
309.1 |
618.2 |
| CY800 |
554.9 |
277.45 |
554.9 |
634.2 |
317.1 |
634.2 |
713.4 |
356.7 |
713.4 |
792.7 |
396.4 |
792.7 |
872 |
436 |
872 |
951.3 |
475.7 |
951.3 |
1109.8 |
554.9 |
1109.8 |
| CY1000 |
751 |
375.5 |
751 |
858.3 |
429.2 |
858.3 |
965.6 |
482.8 |
965.6 |
1072.9 |
536.5 |
1072.9 |
1180.2 |
590.1 |
1180.2 |
1287.5 |
643.75 |
1287.5 |
1502.1 |
751.05 |
1502.1 |
| CY1500 |
1080.9 |
540.45 |
1080.9 |
1235.3 |
617.65 |
1235.3 |
1389.7 |
694.9 |
1389.7 |
1544.1 |
772.05 |
1544.1 |
1698.5 |
849.3 |
1698.5 |
1853 |
926.5 |
1853 |
2161.8 |
1080.9 |
2161.8 |
| CY2000 |
1425 |
712.5 |
1425 |
1628.6 |
814.3 |
1628.6 |
1832.1 |
916.1 |
1832.1 |
2035.8 |
1017.9 |
2035.8 |
2239.3 |
1119.7 |
2239.3 |
2442.9 |
1221.5 |
2442.9 |
2850 |
1425 |
2850 |
| ПОВОРОТНЫЙ ПНЕВМОПРИВОД С ВОЗВРАТНОЙ ПРУЖИНОЙ |
| Модель |
ДАВЛЕНИЕ СЖАТОГО ВОЗДУХА (бар) |
МОМЕНТ ПРУЖИН |
| 3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0 |
7.0 |
| 0° |
45° |
90° |
0° |
45° |
90° |
0? |
45° |
90° |
0° |
45° |
90° |
0° |
45° |
90° |
0° |
45° |
90° |
0° |
45° |
90° |
| CY100SR1 |
37.6 |
15.3 |
23.3 |
47.8 |
20.3 |
33.5 |
57.9 |
25.4 |
43.6 |
68.1 |
30.5 |
53.8 |
|
|
|
|
|
|
|
|
|
33.5 |
20.3 |
47.8 |
| CY100SR2 |
|
|
|
39.4 |
15.2 |
21.5 |
49.6 |
20.3 |
31.6 |
59.7 |
25.4 |
41.8 |
69.9 |
30.5 |
51.9 |
|
|
|
|
|
|
41.8 |
25.4 |
59.7 |
| CY100SR3 |
|
|
|
|
|
|
|
|
|
51.4 |
20.3 |
29.9 |
61.5 |
25.4 |
40 |
71.7 |
30.5 |
50.2 |
92 |
40.6 |
70.5 |
50.2 |
30.5 |
71.7 |
| CY150SR1 |
57 |
23.1 |
35.2 |
72.4 |
30.8 |
50.6 |
87.8 |
38.5 |
66 |
103.2 |
46.2 |
81.4 |
|
|
|
|
|
|
|
|
|
50.7 |
30.8 |
72.4 |
| CY150SR2 |
|
|
|
59.7 |
23.1 |
32.5 |
75.1 |
30.8 |
47.9 |
90.5 |
38.5 |
63.3 |
105.9 |
46.2 |
78.7 |
|
|
|
|
|
|
63.4 |
38.5 |
90.6 |
| CY150SR3 |
|
|
|
|
|
|
|
|
|
77.8 |
30.8 |
45.2 |
93.2 |
38.5 |
60.6 |
127.8 |
54.3 |
89.4 |
164 |
72.4 |
125.7 |
76.1 |
46.2 |
108.7 |
| CY250SR1 |
87.6 |
35.5 |
54.2 |
111.2 |
47.2 |
77.9 |
134.9 |
59.1 |
101.5 |
158.5 |
70.9 |
125.1 |
|
|
|
|
|
|
|
|
|
77.8 |
47.3 |
111.2 |
| CY250SR2 |
|
|
|
91.8 |
35.4 |
50.1 |
115.4 |
47.3 |
73.7 |
139 |
59.1 |
97.3 |
162.7 |
70.9 |
121 |
|
|
|
|
|
|
97.3 |
59.1 |
139 |
| CY250SR3 |
|
|
|
|
|
|
|
|
|
119.6 |
47.3 |
69.5 |
143.2 |
59.1 |
93.2 |
166.8 |
70.9 |
116.8 |
214.1 |
94.5 |
164 |
116.8 |
70.9 |
166.8 |
| CY350SR1 |
122.6 |
49.7 |
76.3 |
155.7 |
66.3 |
109.4 |
188.8 |
82.9 |
142.6 |
222 |
99.4 |
175.7 |
|
|
|
|
|
|
|
|
|
109.4 |
66.3 |
155.7 |
| CY350SR2 |
|
|
|
128.6 |
49.8 |
70.4 |
161.7 |
66.3 |
103.5 |
194.8 |
82.9 |
136.7 |
228 |
99.5 |
169.8 |
|
|
|
|
|
|
136.5 |
82.8 |
194.7 |
| CY350SR3 |
|
|
|
|
|
|
|
|
|
167.7 |
66.4 |
97.6 |
200.9 |
83 |
130.8 |
234 |
99.5 |
163.9 |
300.3 |
132.7 |
230.2 |
163.6 |
99.4 |
233.8 |
| CY450SR1 |
163.6 |
66.3 |
101.3 |
207.8 |
88.3 |
145.5 |
252 |
110.4 |
189.6 |
296.1 |
132.5 |
233.8 |
|
|
|
|
|
|
|
|
|
145.5 |
88.3 |
207.8 |
| CY450SR2 |
|
|
|
171.5 |
66.2 |
93.5 |
215.6 |
88.3 |
137.7 |
259.8 |
110.4 |
181.8 |
303.9 |
132.5 |
226 |
|
|
|
|
|
|
181.8 |
110.4 |
259.7 |
| CY450SR3 |
|
|
|
|
|
|
|
|
|
223.4 |
88.2 |
129.9 |
267.6 |
110.4 |
174 |
311.7 |
132.5 |
218.2 |
400 |
176.6 |
306.5 |
218.2 |
132.5 |
311.7 |
| CY800SR1 |
293.8 |
118.9 |
181.9 |
373 |
158.5 |
261.1 |
452.3 |
198.1 |
340.4 |
531.6 |
237.8 |
419.7 |
|
|
|
|
|
|
|
|
|
261.1 |
158.6 |
373 |
| CY800SR2 |
|
|
|
307.8 |
118.9 |
167.9 |
387 |
158.5 |
247.1 |
466.3 |
198.2 |
326.4 |
545.6 |
237.8 |
405.7 |
|
|
|
|
|
|
326.4 |
198.2 |
466.3 |
| CY800SR3 |
|
|
|
|
|
|
|
|
|
401 |
158.5 |
233.2 |
480.3 |
198.2 |
312.4 |
559.6 |
237.8 |
391.7 |
718.1 |
317.1 |
550.3 |
391.7 |
237.8 |
559.6 |
| CY1000SR1 |
397.6 |
160.9 |
246.1 |
504.9 |
214.6 |
353.4 |
612.2 |
268.2 |
460.7 |
719.5 |
321.9 |
568 |
|
|
|
|
|
|
|
|
|
353.5 |
214.6 |
504.9 |
| CY1000SR2 |
|
|
|
416.5 |
160.9 |
227.2 |
523.8 |
214.6 |
334.5 |
631.3 |
268.2 |
441.8 |
738.4 |
321.9 |
549.1 |
|
|
|
|
|
|
441.8 |
268.2 |
631.1 |
| CY1000SR3 |
|
|
|
|
|
|
|
|
|
542.8 |
214.6 |
315.6 |
650.1 |
268.2 |
422.9 |
757.4 |
321.9 |
530.2 |
971.9 |
429.2 |
744.7 |
530.2 |
321.9 |
757.4 |
| CY1500SR1 |
572.2 |
231.6 |
354.2 |
726.6 |
308.9 |
508.6 |
881.1 |
386.1 |
663.1 |
1035.5 |
463.3 |
817.5 |
|
|
|
|
|
|
|
|
|
508.7 |
308.8 |
726.6 |
| CY1500SR2 |
|
|
|
599.5 |
231.6 |
327 |
753.9 |
308.8 |
481.4 |
908.3 |
386 |
635.8 |
1062.7 |
463.3 |
790.2 |
|
|
|
|
|
|
635.8 |
386 |
908.3 |
| CY1500SR3 |
|
|
|
|
|
|
|
|
|
781.1 |
308.83 |
454.1 |
935.6 |
386 |
608.6 |
1090 |
463.3 |
763 |
1399 |
617.7 |
1071.8 |
763 |
463.3 |
1090 |
| CY2000SR1 |
754.6 |
305.3 |
466.6 |
958.2 |
407.1 |
670.2 |
1161.8 |
508.9 |
873.8 |
1365.4 |
610.7 |
1077.4 |
|
|
|
|
|
|
|
|
|
670.4 |
407.2 |
958.4 |
| CY2000SR2 |
|
|
|
765.4 |
305.5 |
456.6 |
968.9 |
407.3 |
660.2 |
1172.5 |
509.1 |
863.7 |
1376.1 |
610.9 |
1067.3 |
|
|
|
|
|
|
863.2 |
508.8 |
1172 |
| CY2000SR3 |
|
|
|
|
|
|
|
|
|
1078.7 |
431.5 |
650.1 |
1279.3 |
533.3 |
853.7 |
1482.9 |
638 |
1057.3 |
1890 |
838.6 |
1464.5 |
960 |
586.4 |
1385.6 |
