Пнемопривод четвертьоборотный АРХИМЕД СЕВЕР серия  AIR РA/SR, 8,3... 13 540 Нм,  2,5...8,0 бар, зубчато-реечный механизм для запорной и регулирующей арматуры.

ОПИСАНИЕ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД СЕВЕР серии AIR.DA / AIR.SR

Компания «Академия Тепла» представляет новые пневматические приводы СЕВЕР серии AIR.DA / AIR.SR:
- поршневой четверть-оборотный пневматический привод с механизмом РЕЙКА-ШЕСТЕРНЯ для четвертьоборотных шаровых кранов и дисковых затворов,
- компактный легкий и прочный корпус из анодированного алюминия,
- Привод разработан с использованием технологий 3-D моделирования, с учётом современных инноваций в оптимизации дизайна изделия. Все приводы изготовлены в соответствии с ТУ и проходят предпродажный контроль. Благодаря новым материалам и новым технологиям гарантировано высокое качество изделия и высокая производительность.
- 15 типоразмеров пневматических приводов:
- серия AIR.DA двухстороннего действия
- серия AIR.SR с возвратными пружинами
- всепогодное исполнение, все детали имеют высокую стойкость к коррозии,
- устойчивость к низким (до -60°С) и средним температурам (до +80°С) окружающей среды,
- смазка на весь срок службы привода,
- присоединительные размеры соответствуют стандартам ISO 5211 и VDI/VDE 3845,
- сертификация в соответствии EAC ТР ТС 012/2011,
- все модели легко трансформируются от пружинного возврата к двойному действию и наоборот.

ОБЩИЕ ХАРАКТЕРИСТИКИ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД СЕВЕР серии AIR.DA / AIR.SR

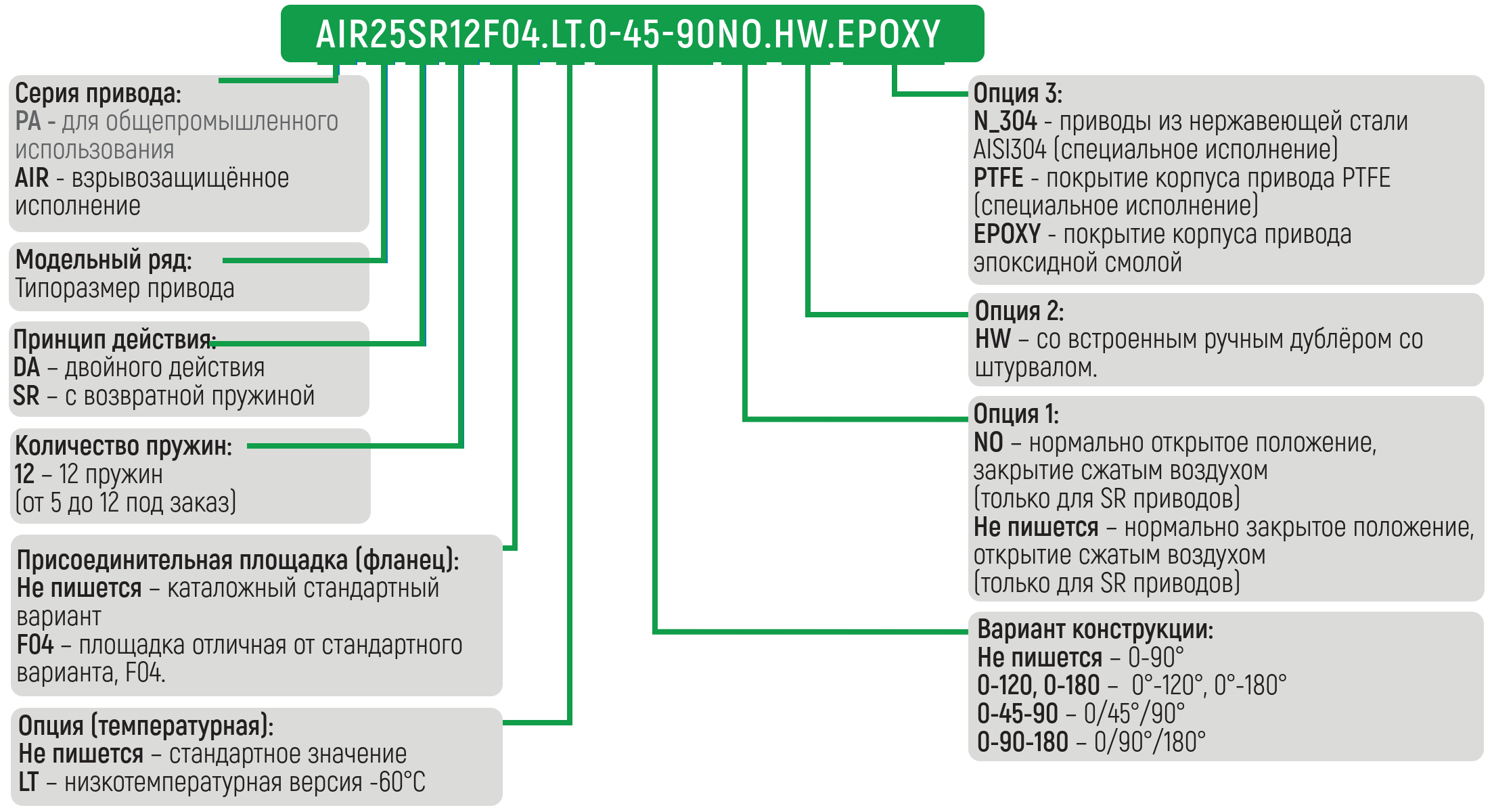

МАРКИРОВКА ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД СЕВЕР серии AIR.DA / AIR.SR

ВНИМАНИЕ! КРУТЯЩИЕ МОМЕНТЫ ПОВОРОТНОГО ПНЕВМОПРИВОДА АРХИМЕД ПРИВЕДЕНЫ В ТЕХНИЧЕСКОМ ОПИСАНИИ.

КОНСТРУКЦИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД СЕВЕР серии AIR.DA / AIR.SR

ОБЩИЙ ВИД

1. Вал, шестерня и два поршня cконструированы симметрично для обеспечения стабильной и быстрой работы. Привод имеет высокую точность и большую выходную мощность, причём вращение в обратном направлении может быть выполнено путём простой переустановки положения поршней. 2. Экструдированный корпус цилиндра изготовлен из высококачественного алюминиевого сплава с глубоко анодированной поверхностью для продления срока службы и снижения коэффициента трения. 3. Все типы приводов имеют один и тот же корпус цилиндра и торцевые крышки, и для односторонних приводов с пружинным возвратом, и для приводов двухстороннего действия. Приводы можно легко трансформировать для разных типов применения: для двухстороннего или одностороннего действия, установив или демонтировав пружины. 4. Количество комбинированных пружин, находящихся в ненагруженном состоянии, можно безопасно увеличить или уменьшить или во время сборки, или во время эксплуатации на “месте”. 5. Два регулировочных винта на боковой поверхности привода, который установлен на клапане, предназначены для точной настройки положения открытия и закрытия клапана. Специальные регулировочные винты, которые могут устанавливаться в торцевых крышках, намного длиннее и используются при необходимости полной или частичной регулировки хода. 6. 3D-Визуальный индикатор положения, имеет метки открытого или закрытого положения. Выходной вал имеет стандартный разъем в соответствии с VDI / VDE3845, NAMUR. На нём могут быть установлены и закреплены все дополнительные аксессуары, такие как блок конечных выключателей, электрический позиционер или датчик положения. 7. Интерфейс подачи сжатого воздуха соответствует стандарту NAMUR для присоединения электромагнитного клапана NAMUR напрямую. Размер резьбы зависит от размера пневмопривода. 8. Композитный материал, из которого выполнены антифрикционные кольца на корпусе поршня и накладки на задней стенке зубчатой рейки, уплотнительные кольца поршней, а также зубчатый выходной вал снабжены консистентной смазкой для защиты от трения металл-металл. Таким образом, обеспечивается гарантия низкого трения и продление срока службы. В процессе эксплуатации не требуется дополнительного обслуживания. Все изнашиваемые детали можно заменить используя ремкомплект. 9. Все крепёжные детали изготовлены из нержавеющей стали и устойчивы к коррозии. 10. Присоединительный размер для клапана изготовлен в соответствии с последней версией IS05211, DIN3337 (F03-F25), что гарантирует взаимозаменяемость и универсальность приводов.

ПРИНЦИП ДЕЙСТВИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД СЕВЕР серии AIR.DA / AIR.SR

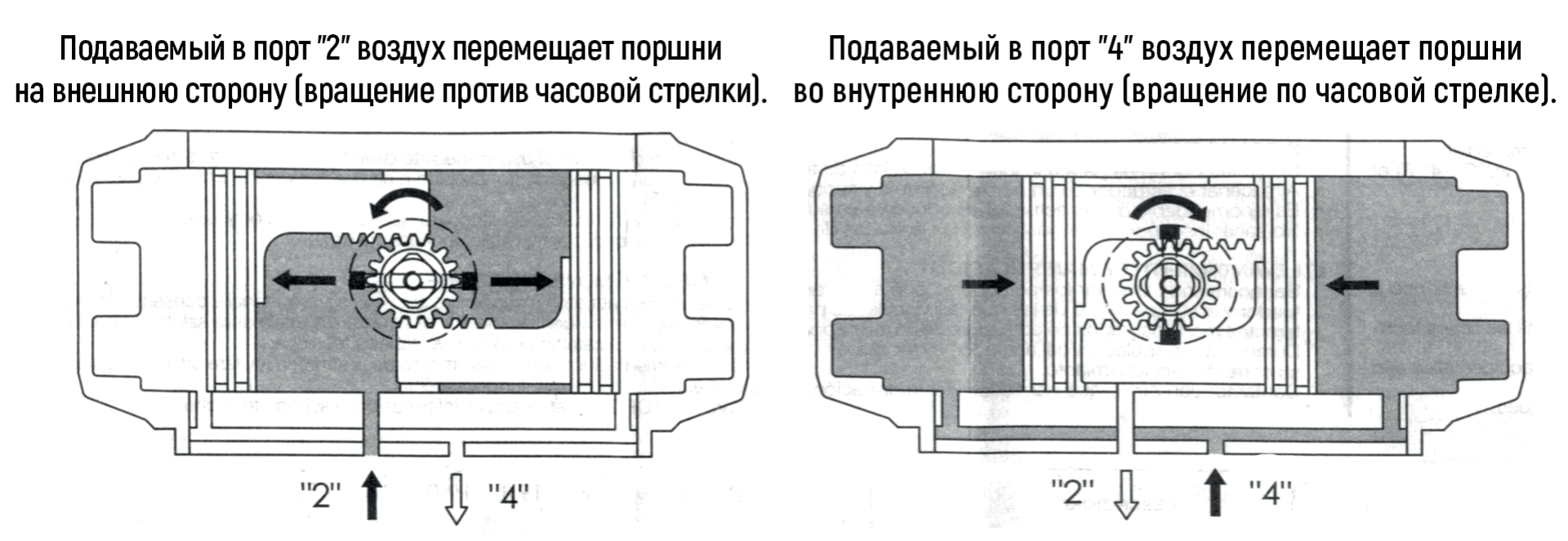

Схема пневмопривода двустороннего действия (стандартное исполнение). Вид сверху.

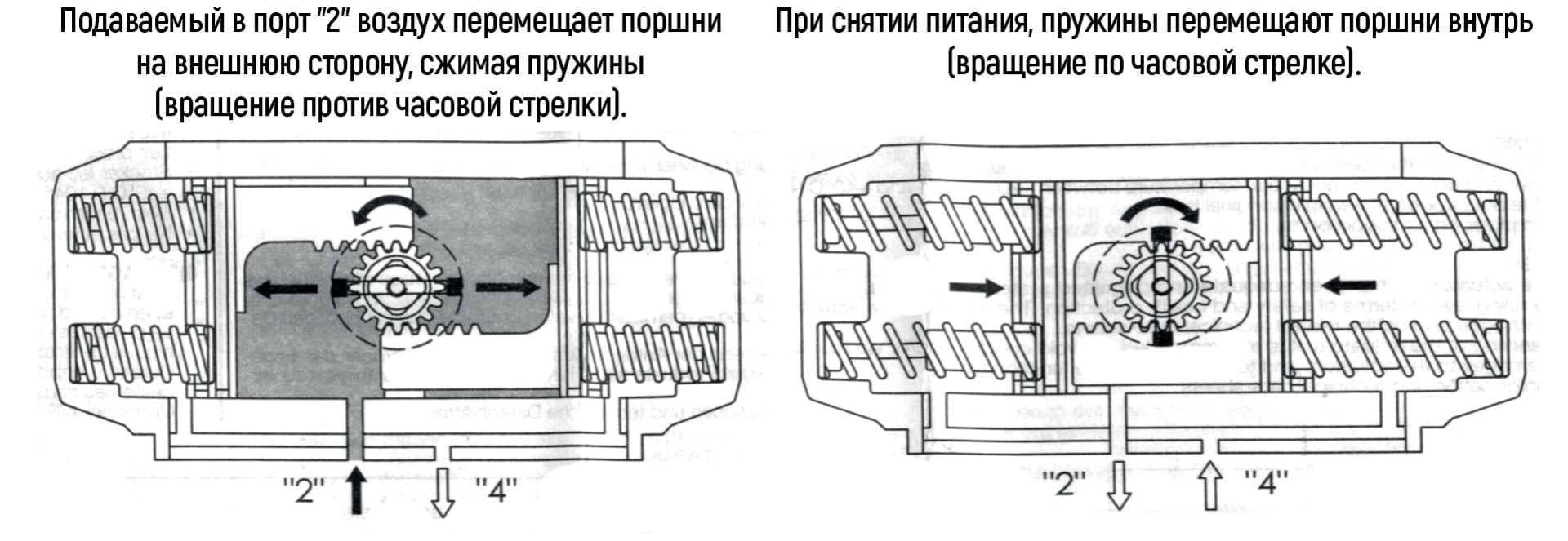

Схема пневмопривода с возвратной пружиной (стандартное исполнение). Вид сверху.

По заказу имеется исполнение приводов одностороннего действия NO — нормально открытый, при снятии питания, пружины перемещают поршни внутрь (вращение против часовой стрелке). Это осуществляется путем перестановки поршней на противоположную сторону.

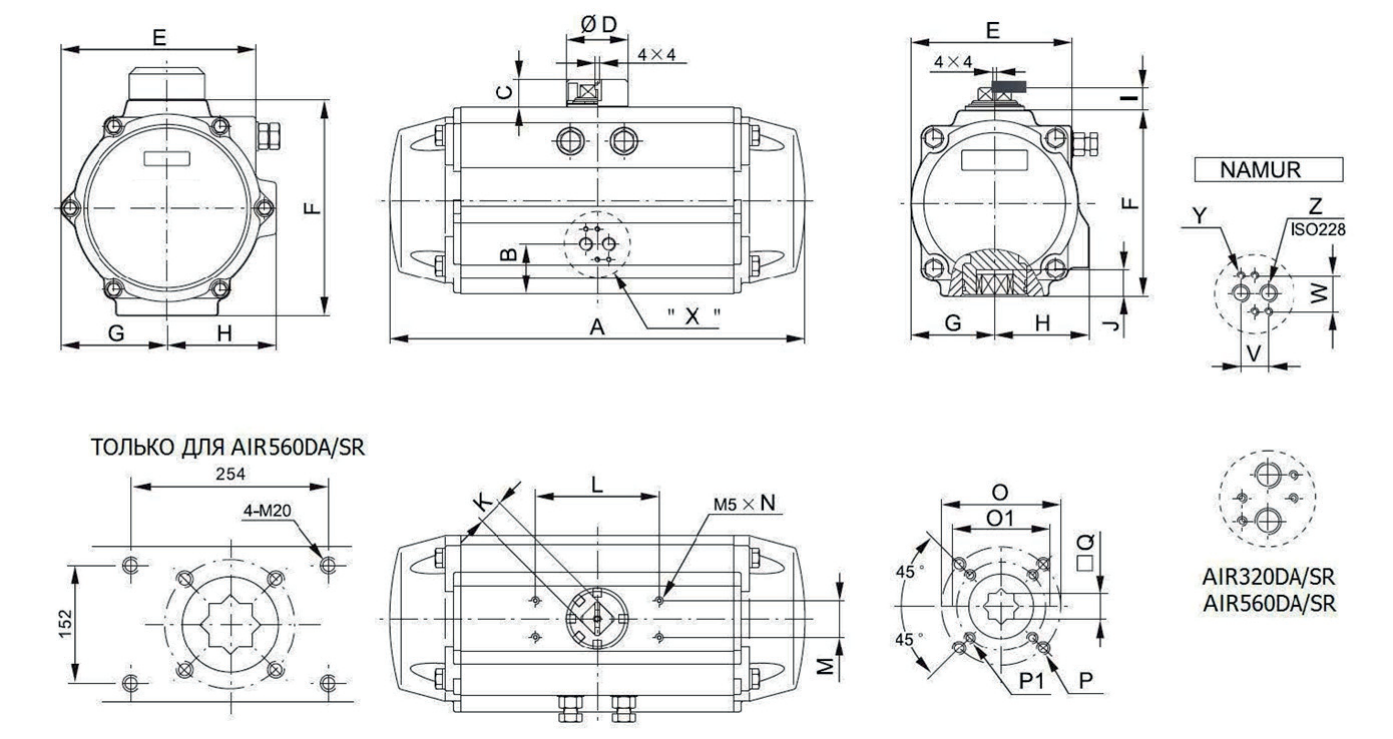

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОПРИВОДА ПОВОРОТНОГО АРХИМЕД СЕВЕР серии AIR.DA / AIR.SR

Модель	AIR2	AIR3	AIR7	AIR11	AIR16	AIR25	AIR33	AIR52	AIR68	AIR91	AIR120	AIR220	AIR320	AIR560
	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR	DA/SR
ISO	F04	F05	F05-07	F05-07	F07-10	F07-10	F07-10	F10-12	F10-12	F12	F14	F16	F16	F16
A	141	159	211	248	269	315	345	409	438	487	543	633	728	876
В	26.5	30	30.5	32.5	37.5	42.5	45	47.5	52	58.5	62.5	78.5	165	187
C	20	20	20	20	20	30	30	30	30	50	50	50	50	50
ШD	40	40	40	40	40	56	56	65	65	80	80	115	115	115
E	59	72	84.5	97.5	111	127	136	157	169	191	213	251	299	383
F	69	85	102	115	127	145	157	177	196	221	245	299	330	405
G	29	36	42.5	49.5	56	64	69.5	80	88	99	110	131	163.5	201
H	41.5	47	52	56.8	67	77	82	91.5	99	105	112	131	166	205
I	14.5	14.5	14.5	14.5	14.5	24.5	24.5	24.5	24.5	44.5	44.5	44.5	44.5	44.5
J мин.	12	16	16	19	19	24	24	29	29	29	38	38	48	57
К	11	11	17	17	17	27	27	27	27	36	36	36	36	36
L	80	80	80	80	80	80	80	80	80	130	130	130	130	130
M	30	30	30	30	30	30	30	30	30	30	30	30	30	30
N	4	8	8	8	8	8	8	8	8	8	8	8	8	8
ШO1	42	50	50	50	70	70	70	102	102	125	140	165	165	165
ШО	—	—	70	70	102	102	102	125	125	—	—	—	—	—
P1	4-M5	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M12	4-M16	4-M20	4-M20	4-M20
P	—	—	4-M8	4-M8	4-M10	4-M10	4-M10	4-M12	4-M12	—	—	—	—	—
? Q	11	14	14	17	17	22	22	27	27	27	36	36	46	55
V	24	24	24	24	24	24	24	24	24	24	24	40	40	40
W	32	32	32	32	32	32	32	32	32	32	32	45	45	45
Y	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M6x10	M6x10	M6x10
Z	1/8"	1/8 "	1/8 "	1/8 "	1/4 "	1/4 "	1/4 "	1/4 "	1/4 "	1/4 "	1/4"	3/8"	1/2 "	1/2 "
