Пневмопривод линейный Смартгир ПП, для регулирующих клапанов, 0,5....10,0кН, Ход штока 20...63 мм

Технические характеристики

Тяговое усилие	0,5...10,0 кН
Управляющий сигнал	0,2...3,8 бар
Ход штока	20...63 мм
Рабочая температура	-50....+80°С
Ручной дублёр	нет
Тип привода	линейный

Применение

Линейный пневмопривод Смартгир ПП предназначен для установки на регулирующие клапаны ГРАНРЕГ КМ125 и КМ127, а так же КМ307 диаметром до 100 мм включительно, а так же на запорные клапаны линейного типа. Применяются в системах теплоснабжения, охлаждения, вентиляции, линиях подачи пара и на промышленных технологических системах, в том числе химически агреесивных. Обладает по сравнению с электроприводами большей точностью и ресурсом, а так же большей скоростью срабатывания, что особенно важно при критических ситуациях. Применяются как в помещениях, так и на улице с окружающей температурой до -50°С. Возможны нормально-закрытое (НЗ) и нормально-открытое (НО) исполнения.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Пневмопривод линейный Смартгир ПП серии 250...630, для регулирующих клапанов, управление 0,2...3,8 бар, усилие 0,5...10,0 кН, ход штока 20...63 мм

ОПИСАНИЕ ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Линейный пневмопривод Смартгир ПП предназначен для установки на регулирующие клапаны ГРАНРЕГ КМ125 и КМ127 диамтером до 100 мм включительно, а так же на запорные клапаны линейного типа. Корпус выполнен из углеродистой стали с порошковым покрытем, внутренняя мембрана из Полихлорпрен CR. Применяются в системах теплоснабжения, охлаждения, вентиляции, линиях подачи пара и на промышленных технологических системах, в том числе химически агреесивных. Обладает по сравнению с электроприводами большей точностью и ресурсом, а так же большей скоростью срабатывания, что особенно важно при критических ситуациях. Применяются как в помещениях, так и на улице с окружающей температурой до -50°С. Возможны нормально-закрытое (НЗ) и нормально-открытое (НО) исполнения. Стандартно - нормально-закрытое исполнение.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие	0,5...10,0 кН
Давление управляющего воздуха	0,2....3,8 бар
Рабочая температура	–20…+80 °С
Степень защиты	IP67
Тип привода	НЗ - нормально закрытый НО – нормально открытый
Ручной дублёр	нет
Ход штока	20...63 мм
ОПЦИИ	Исполнение на окр. температуру от -50°С...+80°С Электро-пневматический позиционер Пневмо-пневматический позиционер Фильтр-редуктор

МАРКИРОВКА ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

СМАРТГИР ПП НЗ	250	20	1
Тип привода:	Размер, (мм):	Ход, (мм):	Диапазон пружин, (кПа):
НЗ - пневматический нормально-закрытый	250	20	1 (20-100)
НО - пневматический нормально-открытый	400	38	2 (40-200)
	630	50	3 (40-120)
		63	4 (80-240)
			5 (60-140)
			6 (120-280)
			7 (180-380)

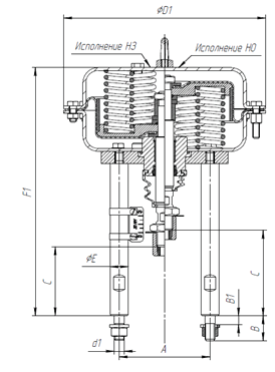

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

	A	B	B1	С, НЗ	C, НО	D1	d1	E	F1	G	Масса, кг	Схема
250	110	30	10	110	84	245	M12	22	302	M10	12
400	132	40	20	110	80	305	M16	28	302	M12	18
630	132	40	20	136	88	380	M16	28	404	M12	34

Выбор нормально-закрытого пневмопривода (НЗ) для регулирующих клапанов зависит от перепада давления на клапане.

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА КЛАПАНЕ ПРИ ИСПОЛЬЗОВАНИИ ЛИНЕЙНОГО ПНЕВМОПРИВОДА СМАРТГИР ПП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ, (МПа)

DN		15	20	25	32	40	50
Тип	Управляющий сигнал, (МПа)	15	20	25	32	40	50
250	0,02 - 0,1	2,3	0,7	0,5	0,2	-	-
250	0,04 - 0,2	4,0	2,4	2,0	1,2	-	-
400	0,04 - 0,2	-	-	-	2,4	1,4	0,6
400	0,12 - 2,8	-	-	-	-	4,0	2,9
630	0,04 - 0,2	-	-	-	-	-	0,9
630	0,12 - 2,8	-	-	-	-	-	-

DN		65	80	100	150	200	250
Тип	Управляющий сигнал, (МПа)	65	80	100	150	200	250
250	0,02 - 0,1	-	-	-	-	-	-
250	0,04 - 0,2	-	-	-	-	-	-
400	0,04 - 0,2	-	-	-	-	-	-
400	0,12 - 2,8	-	-	-	-	-	-
630	0,04 - 0,2	0,4	0,2	-	-	-	-
630	0,12 - 2,8	3,4	1,8	1,0	-	-	-
