Погружной насос ГРАНПАМП КС, канализационный, высокопрочный чугун, расход до 300,0 м3/ч, напор до 31 м.в.с.

Технические характеристики

Номинальный расход	40,0 - 250, м3/ч
Номинальный напор	7,5 - 25 м.в.с.
Температура рабочей среды	до +40°С
Макс. размер частиц	35...75 мм
Гидравлическая часть	высокпроч. чугун
Диаметр присоединения	100...150 мм

Применение

Погружной канализационный насос ГРАНПАМП КС применяется в системах канализации как повышение давления в сточных системах; откачка сточных вод в многоквартирных жилых домах и котеджном строительстве, откачки сточных вод в промышленных объектах, заводах, ливневые и дождевые стоки; Основное назначение - это сточные системы, больницы, отели, рестораны и школы

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ03D582071	Насос КС 100-65-15-5.5	141313.82 ₽	уточняйте
NZ03D582085	Насос КС 100-65-22-7.5	126081.43 ₽	уточняйте
NZ03D587852	Насос КС 100-100-15	116861.98 ₽	уточняйте
NZ03D582086	Насос КС 150-150-10-7.5/4	160271.46 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Погружной насос ГРАНПАМП КС 1,5...5,5кВт, канализационный, чугун, расход до 300,0 м3/ч, напор до 31 м.в.с.

ОПИСАНИЕ ПОГРУЖНОГО КАНАЛИЗАЦИОННОГО НАСОСА ГРАНПАМП КC

Погружной насос ГРАНПАМП КС - это специально разработанный насос для перекачивания канализационных вод. В зависимости от типоразмера, ширина канала для свободного прохода частиц варируется от 35 до 75 мм. Двойное механическое уплотнение по рабочему колесу, вал из нержавеющей стали и маслянная камера для долгой работы насоса при максимальной глубине погружения 5 метров. Для работы в составе модульных КНС и на стационарной основе, предусмотрены специальные колена для удобного монтажа.

МАРКИРОВКА ПОГРУЖНОГО КАНАЛИЗАЦИОННОГО НАСОСА ГРАНПАМП КC

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЖНОГО КАНАЛИЗАЦИОННОГО НАСОСА ГРАНПАМП КC

Присоединение выход	DN 100...150
Максимальная глубина погружения	до 5 метров
Максимальный размер твердых частиц	до 35...75 мм в зависимости от модели
Рабочая температура рабочей среды	0…+40°С
Материал корпуса гидравлической части	Высокопрочный чугун
Материал рабочего колеса	Высокопрочный чугун
Тип электродвигателя	Асинхронный двухполюсный 1480 или 2900 об/мин
Мощность электродвигателя	5,5....7,5 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IPX8
Тип присоединения	Фланцевое соединение

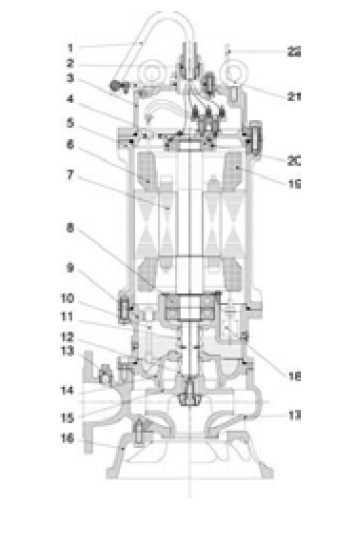

СПЕЦИФИКАЦИЯ ПОГРУЖНОГО КАНАЛИЗАЦИОННОГО НАСОСА ГРАНПАМП КC

№	Части	Материал	Схема
1	Кабель
2	Держатель кабеля	Высокопрочный чугун
3	Верхняя крышка	Высокопрочный чугун
4	Верхняя крышка подшипника	Высокопрочный чугун
5	Рама	Высокопрочный чугун
6	Статор	Медь
7	Ротор	Нержавеющий чугун
8	Подшипник
9	Масляная камера	Высокопрочный чугун
10	Датчик*
11	Механическое уплотнение	SiC/Car
12	Механическое уплотнение	SiC-SiC
13	Выпускной клапан
14	Кожух	Высокопрочный чугун
15	Рабочее колесо	Высокопрочный чугун
16	Основание	Высокопрочный чугун
17	Корпус насоса	Высокопрочный чугун
18	Поплавковый переключатель*
19	Тепловой датчик*
20	Подшипник
21	Кольцо	Сталь
22	Сигнальный кабель*

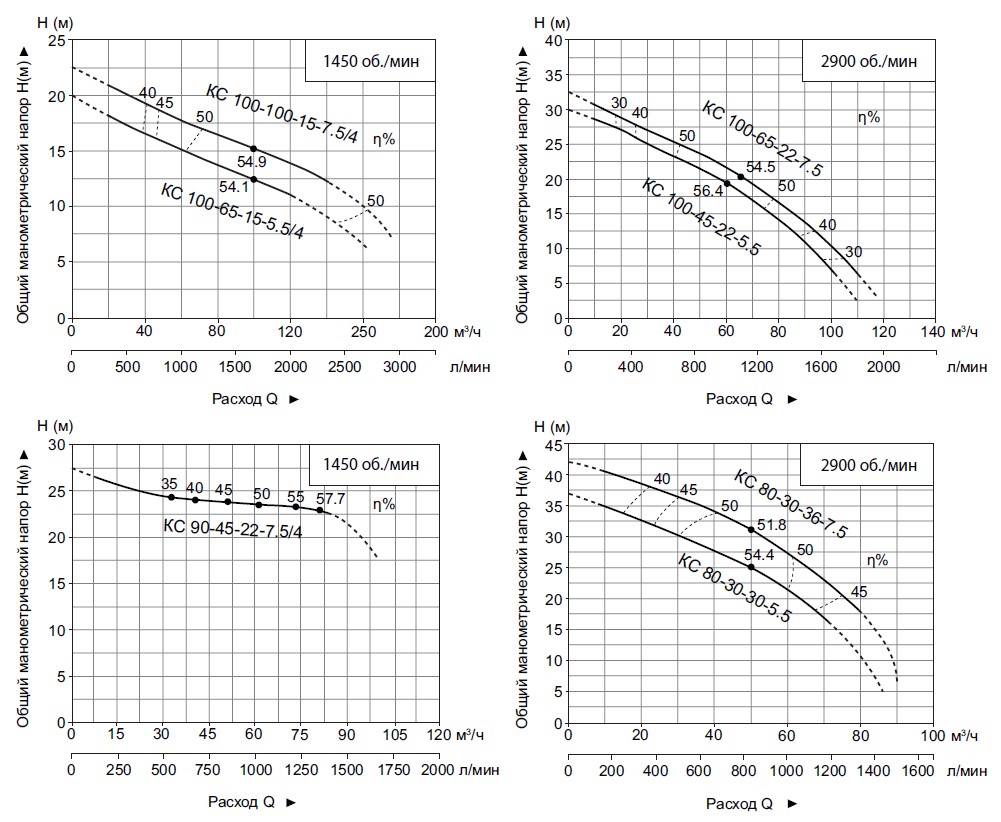

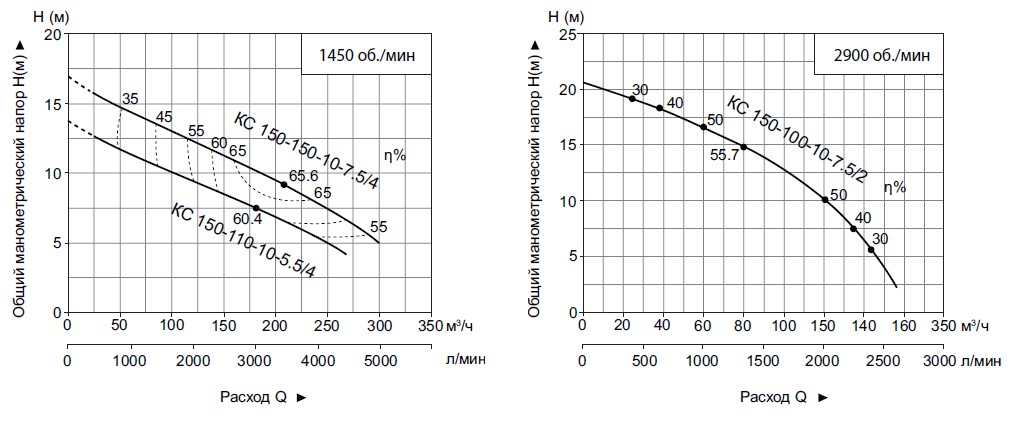

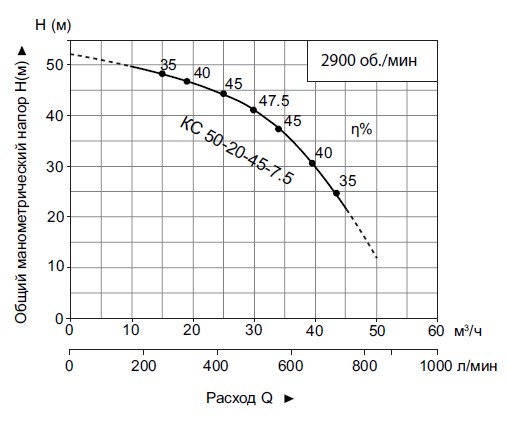

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК КАНАЛИЗАЦИОННОГО НАСОСА ГРАНПАМП КC

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК КАНАЛИЗАЦИОННОГО НАСОСА ГРАНПАМП КC

Модель	Мощность электродвигателя		Скорость, Об./мин	Макс. расход, м³/ч	Макс. напор, м	Напорный патрубок, мм (дюйм)	Направляющий аксессуар	Макс. размер включений, мм	Вес брутто, кг	Размеры упаковки, мм
Модель	кВт	л.с.	Скорость, Об./мин	Макс. расход, м³/ч	Макс. напор, м	Напорный патрубок, мм (дюйм)	Направляющий аксессуар	Макс. размер включений, мм	Вес брутто, кг	Размеры упаковки, мм
КС 150-150-10-7.5L/4	7.5	10	1450	300	16	150 (6")	150-150	75	160	1154x549x532
КС 100-65-22-7.5L	7.5	10	2900	108	31	100 (4")	100-100	35	118	1059x414x469
КС 100-100-15-7.5L/4	7.5	10	1450	140	21	100 (4")	100-100	55	150	1154x549x532
КС 100-65-15-5.5L/4	5.5	7.5	1450	120	18	100 (4")	100-100	55	145	1154x549x532

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО КАНАЛИЗАЦИОННОГО НАСОСА ГРАНПАМП КC

Модель	∅ D	∅ A1	∅ B1	∅ C1	N- ∅ d1	h	W1	W2	H3	К	N	О	р	Q	L	М	D2
КС 150-150-10-7.5L/4	150	150	225	265	8-Ф18	465	756	330	910	230	770	195	217	170	300	500	387
КС 100-65-22-7.5L	100	100	170	210	4-Ф18	315	639	220	790	150	530	155	155	155	200	340	310
КС 100-100-15-7.5L/4	100	100	170	210	4-Ф18	390	722	295	873	150	655	187	200	175	280	420	373
КС 100-65-15-5.5L/4	100	100	170	210	4-Ф18	390	722	295	873	150	655	187	200	175	280	420	373
