ТЕХНИЧЕСКИЙ
/
ПОГРУЖНЫЕ НАСОСЫ
/
ПОГРУЖНЫЕ НАСОСЫ серии ДСН 7.5-15 кВт

ПОГРУЖНЫЕ НАСОСЫ серии ДСН 7.5-15 кВт

Технические характеристики
Максимальная температура перекачиваемой жидкости +40 °С
Расход до 150 м3/ч
Напор до 57 м
Мощность от 7,5 до 15 кВт
Максимальная глубина погружения до 25 м
Любая длина кабеля (опционально) В стандарте 8 м



Применение
  • гражданское строительство;
  • горное дело, карьер, угледобыча, перекачка шлама;
  • перекачка сточных вод;
  • может использоваться как обычный насос.
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

ПОГРУЖНЫЕ НАСОСЫ ДСН




Г Р А Н П А М П

Маркировка

Насосы серии ДСН 7.5–15 кВт

Серия ДСН
Погружной насос для водоотведения.

Области применения:
  • гражданское строительство;
  • горное дело, карьер, угледобыча, перекачка шлама;
  • перекачка сточных вод;
  • может использоваться как обычный насос.

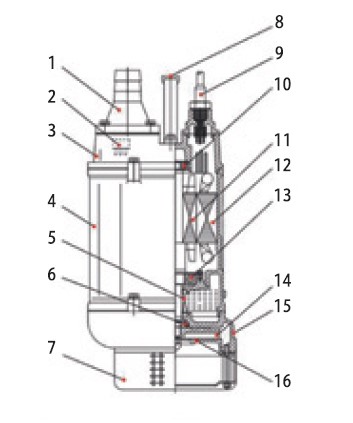

Спецификация

№ Части Материал
1 Соединительная муфта Чугун
2 Термозащита
3 Верхняя крышка Чугун
4 Корпус эл/двигателя Чугун
5 Масляная камера
6 Механическое уплотнение Нижнее: SiC-SiC
Верхнее: Car / SiC (≤2 кВт)
Нижнее: SiC-SiC
Верхнее: SiC-SiC (≥ 3.7 кВт)
7 Фильтр Сталь
8 Ручка Сталь
9 Кабель
10 Подшипник
11 Ротор Сталь
12 Статор Медь
13 Подшипник
14 Рабочее колесо Высокохромистый сплав
15 Корпус насоса Чугун
16 Входная панель Высокопрочный чугун
1 Серия насоса
2 Диаметр выходного патрубка,
(дюйм)
3 Мощность, (кВт)


Технические данные:

  • Максимальная температура перекачиваемой жидкости +40 °С.
  • Расход: до 150 м3/ч.
  • Напор: до 57 м.
  • Мощность: от 7,5 до 15 кВт.
  • Максимальная глубина погружения: до 25 м.
  • Любая длина кабеля (опционально). В стандарте 8 м.


- Электродвигатель:

  • медная обмотка;
  • класс изоляции: В;
  • класс защиты: IP68;
  • напряжение 3х380В / 50Гц.

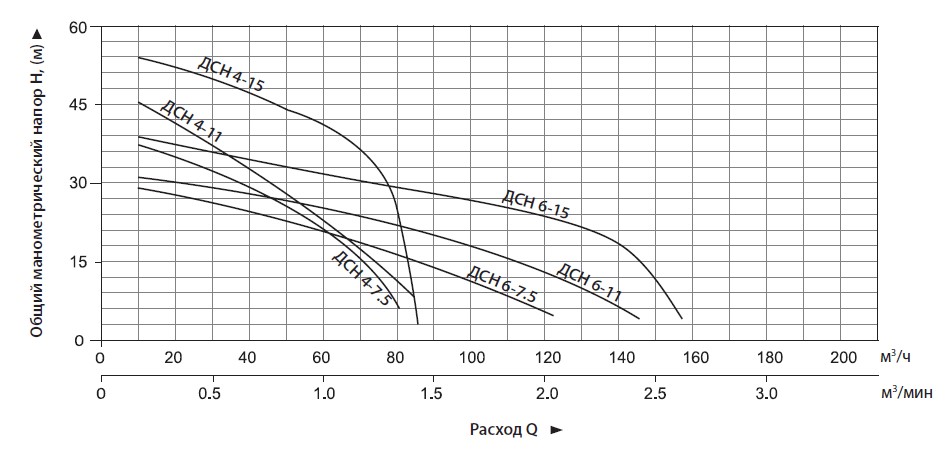

Таблица характеристик

Модель Диаметр
напорного
патрубка, (мм)		 Мощность Макс. напор, (м) Макс. расход Макс. кол-во
тв. частиц, (мм)
кВт л. с. м3/ч м3/мин
ДСН 4-7.5 100 7.5 10 40 84 1400 11.5
ДСН 4-11 100 11 15 48.5 84 1400 11.5
ДСН 4-15 100 15 20 56 84 1400 11.5
ДСН 6-7.5 150 7.5 10 31 124.8 2080 19.5
ДСН 6-11 150 11 15 32 147 2450 19.5
ДСН 6-15 150 15 20 40 156 2600 19.5

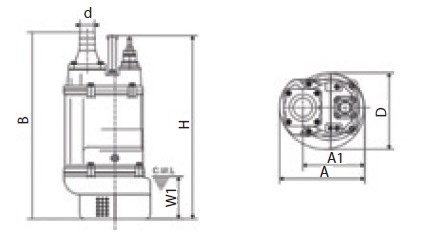

Размеры

Модель d А А1 В D Н W1
ДСН 4-7.5 100 330 240 764 314 676 190
ДСН 4-11 100 373 255 807 350 695 190
ДСН 6-7.5 150 330 240 790 314 676 190
ДСН 6-11 150 373 255 807 350 695 190
ДСН 4-15 100 373 255 842 350 755 190
ДСН 6-15 150 373 255 842 350 755 190

Упаковка

Модель Вес
без
упаковки,
(кг)		 Вес с упаковкой, (кг) Длина,
(мм)		 Ширина,
(мм)		 Высота,
(мм)
ДСН 4-7.5 105 114 805 365 390
ДСН 4-11 130 140 895 415 440
ДСН 4-15 142 153 895 415 440
ДСН 6-7.5 106 114 835 365 390
ДСН 6-11 133 143 855 415 440
ДСН 6-15 145 156 895 415 440
