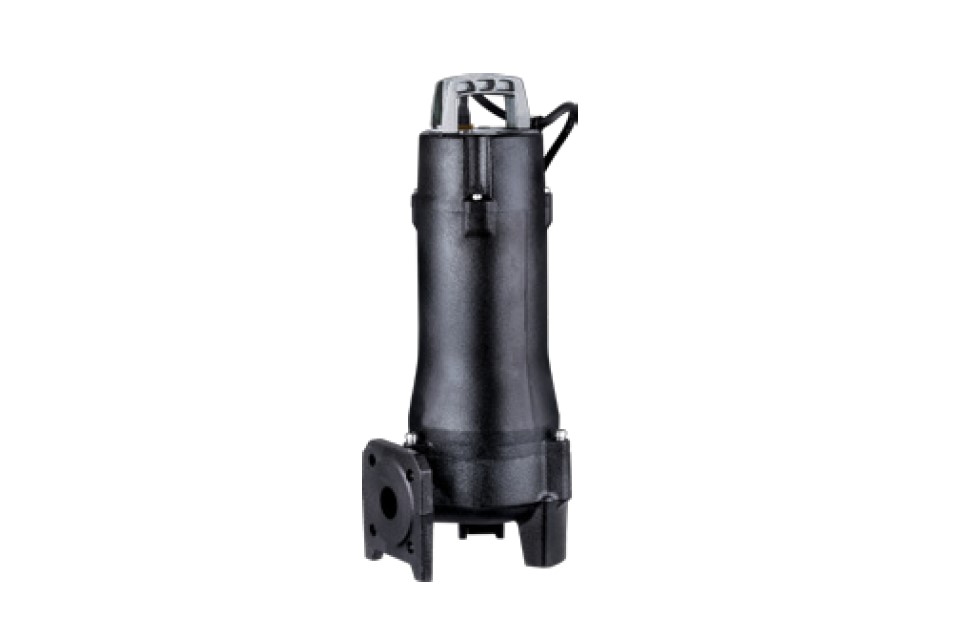

Погружной насос ГРАНПАМП КСНП-50, для сточных вод, чугун, расход до 27,0 м3/ч, напор до 13 м.в.с.

Технические характеристики

Номинальный расход	9,0 - 15,0 м3/ч
Номинальный напор	4,0 - 8,0 м.в.с.
Температура рабочей среды	до +40°С
Макс. размер частиц	35...50 мм
Гидравлическая часть	чугун
Диаметр присоединения	50 мм

Применение

Погружной насос для сточных вод ГРАНПАМП КСНП с рабочим колесом типа Vortex применяется для откачки сточных вод из накопителей, а так же из септиков в очистных системах. Может использоваться для откачки сточных вод с содержанием волокон, в кожевенных и пищевых производствах; И кроме того, может применяться для откачки сточных вод в отелях, ресторанах, школах и других общественных зданиях.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ03A592207	Насос КСНП 50-9-6-0.55	26673.63 ₽	уточняйте
NZ03A592209	Насос КСНПм 50-9-6-0.55	26595.49 ₽	уточняйте
NZ03A592204	Насос КСНП 50-12-8-0.75	26908.98 ₽	уточняйте
NZ03A592205	Насос КСНПм 50-12-8-0.75	26837.43 ₽	уточняйте
NZ03A592197	Насос КСНП 50-15-5.5-0.75	26988.06 ₽	уточняйте
NZ03A592198	Насос КСНПм 50-15-5.5-0.75	27850.42 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Погружной насос ГРАНПАМП КСНП-50, для сточных вод, чугун, расход до 27,0 м3/ч, напор до 13 м.в.с.

ОПИСАНИЕ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Погружной насос ГРАНПАМП КСНЗ - это специально разработанный насос для перекачивания сточных вод. В зависимости от типоразмера, ширина канала для свободного прохода частиц варируется от 35 до 50 мм. Используется рабочее колесо типа VORTEX, что дает возможность применять насос на волокнистых средах как в ЖКХ, так и на производствах, например кожевенных. Двойное механическое уплотнение по рабочему колесу, вал из нержавеющей стали и маслянная камера для долгой работы насоса при максимальной глубине погружения 5 метров. Для работы в составе модульных КНС и на стационарной основе, предусмотрены присоединения под шланги, а так же быстроразъемные соединения с напрявляющими штангами для удобного монтажа и обслуживания.

МАРКИРОВКА ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Присоединение выход	DN 50
Максимальная глубина погружения	до 5 метров
Максимальный размер твердых частиц	до 35...50 мм в зависимости от модели
Рабочая температура рабочей среды	0…+40°С
Материал корпуса гидравлической части	чугун
Материал рабочего колеса	чугун
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	0,55....0,75 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц и 1Ф/220В/50Гц
Класс изоляции	F
Класс защиты	IPX8
Тип присоединения	Фланцевое соединение
Наличие поплавка	нет

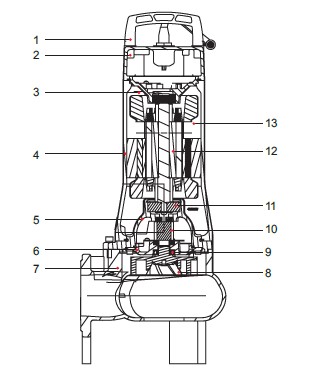

СПЕЦИФИКАЦИЯ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

№	Части	Материал	Схема
1	Рукоять	Сталь
2	Верхняя крышка	Серый чугун
3	Верхняя крышка подшипника	Серый чугун
4	Корпус двигателя	Серый чугун
5	Масляная камера	Серый чугун
6	Крышка насоса	Серый чугун
7	Корпус насоса	Серый чугун
8	Рабочее колесо	Серый чугун
9	Сальник
10	Механическое уплотнение	Верхнее: SiC/Car Нижнее: SiC/SiC
11	Подшипник
12	Ротор
13	Статор

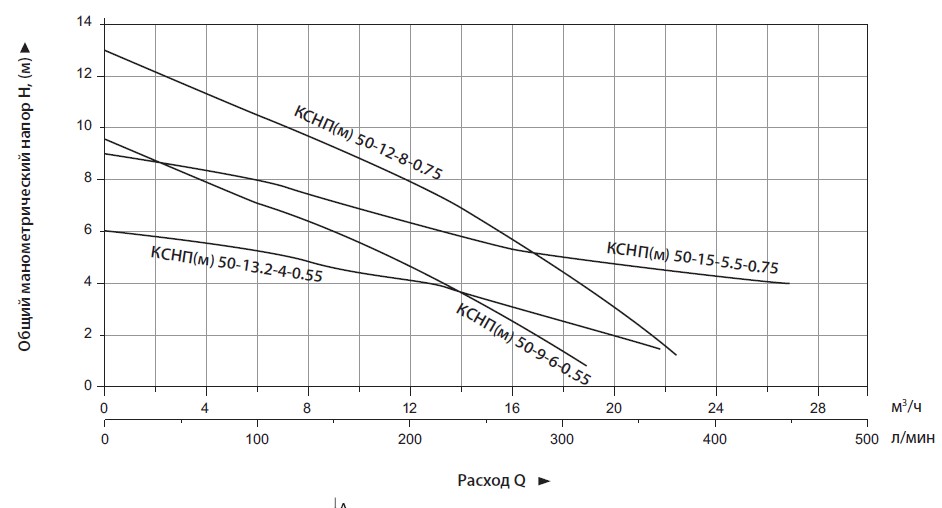

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

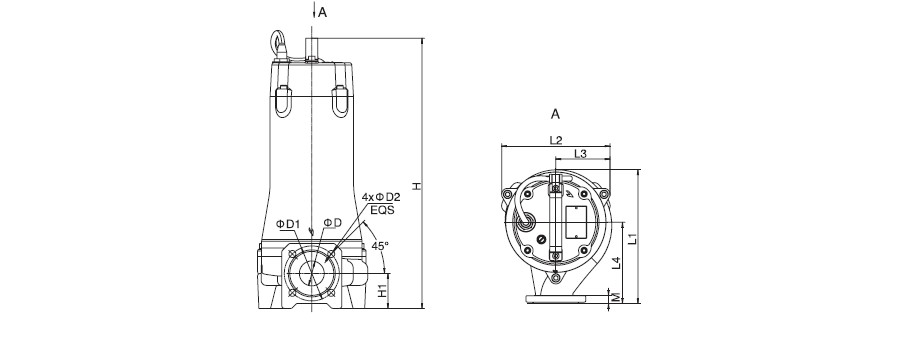

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Модель		L1	L2	L3	L4	H	H1	D	D1	D2	M
Однофазные	Трехфазные
КСНПм 50-9-6-0.55L	КСНП 50-9-6-0.55L	195	160	80	121	483	64	35	110	14	14
КСНПм 50-13.2-4-0.55L	КСНП 50-13.2-4-0.55L	201	166	86		508	79	50
КСНПм 50-12-8-0.75L	КСНП 50-12-8-0.75L	195	160	80		483	64	35
КСНПм 50-15-5.5-0.75L	КСНП 50-15-5.5-0.75L	201	166	86		508	79	50

УПАКОВОЧНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Модель		Вес с упаковкой, (кг)		Длина, (мм)	Ширина, (мм)	Высота, (мм)	Схема

Однофазные	Трехфазные	1~	3~
КСНПм 50-9-6-0.55L	КСНП 50-9-6-0.55L	24.6	23.9	746	254	286
КСНПм 50-13.2-4-0.55L	КСНП 50-13.2-4-0.55L	25.1	24.3	746	254	286
КСНПм 50-12-8-0.75L	КСНП 50-12-8-0.75L	25.9	25.2	746	254	286
КСНПм 50-15-5.5-0.75L	КСНП 50-15-5.5-0.75L	26.4	25.6	746	254	286
