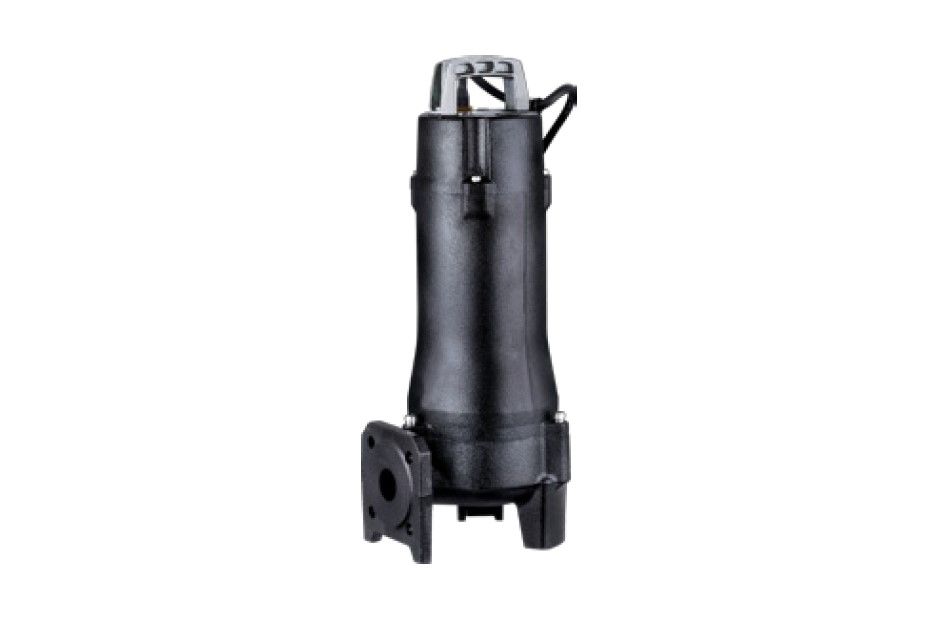

Погружной насос ГРАНПАМП КСНП-65 и КСНП-80, для сточных вод, чугун, расход до 54,0 м3/ч, напор до 24 м.в.с.

Технические характеристики

Номинальный расход	24,0 - 30,0 м3/ч
Номинальный напор	7,0 - 16,0 м.в.с.
Температура рабочей среды	до +40°С
Макс. размер частиц	55...76 мм
Гидравлическая часть	чугун
Диаметр присоединения	65,80 мм

Применение

Погружной насос для сточных вод ГРАНПАМП КСНП с рабочим колесом типа Vortex применяется для откачки сточных вод из накопителей, а так же из септиков в очистных системах. Может использоваться для откачки сточных вод с содержанием волокон, в кожевенных и пищевых производствах; И кроме того, может применяться для откачки сточных вод в отелях, ресторанах, школах и других общественных зданиях.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ03A592195	Насос КСНП 65-24-8.5-1.5	42677.99 ₽	уточняйте
NZ03A582076	Насос КСНПм 65-24-8.5-1.5	45031.57 ₽	уточняйте
NZ03A582093	Насос КСНП 65-24-12.5-2.2	45973.01 ₽	уточняйте
NZ03A582094	Насос КСНПм 65-24-12.5-2.2	45973.01 ₽	уточняйте
NZ03A592162	Насос КСНП 65-30-11-3	48170.31 ₽	уточняйте
NZ03A592164	Насос КСНП 65-30-16-4	50523.89 ₽	уточняйте
NZ03A592158	Насос КСНП 80-30-4,5-1,5	43463.14 ₽	уточняйте
NZ03A592156	Насос КСНПм 80-30-4,5-1,5	47620.51 ₽	уточняйте
NZ03A592154	Насос КСНП 80-30-7-2,2	45426.97 ₽	уточняйте
NZ03A592152	Насос КСНПм 80-30-7-2,2	48641.03 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Погружной насос ГРАНПАМП КСНП-65 и КСНП-80, для сточных вод, чугун, расход до 54,0 м3/ч, напор до 24 м.в.с.

ОПИСАНИЕ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Погружной насос ГРАНПАМП КСНЗ - это специально разработанный насос для перекачивания сточных вод. В зависимости от типоразмера, ширина канала для свободного прохода частиц варируется от 55 до 76 мм в зависимости от типоразмера насоса. Используется рабочее колесо типа VORTEX, что дает возможность применять насос на волокнистых средах как в ЖКХ, так и на производствах, например кожевенных. Двойное механическое уплотнение по рабочему колесу, вал из нержавеющей стали и маслянная камера для долгой работы насоса при максимальной глубине погружения 5 метров. Для работы в составе модульных КНС и на стационарной основе, предусмотрены присоединения под шланги, а так же быстроразъемные соединения с напрявляющими штангами для удобного монтажа и обслуживания.

МАРКИРОВКА ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Присоединение выход	DN 65,80
Максимальная глубина погружения	до 5 метров
Максимальный размер твердых частиц	до 55...76 мм в зависимости от модели
Рабочая температура рабочей среды	0…+40°С
Материал корпуса гидравлической части	чугун
Материал рабочего колеса	чугун
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	1,5....2,2кВт
Напряжение питания электродвигателя	3ф/380В/50Гц и 1Ф/220В/50Гц
Класс изоляции	F
Класс защиты	IPX8
Тип присоединения	Фланцевое соединение
Наличие поплавка	нет

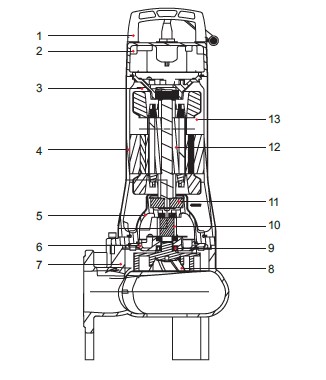

СПЕЦИФИКАЦИЯ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

№	Части	Материал	Схема
1	Рукоять	Сталь
2	Верхняя крышка	Серый чугун
3	Верхняя крышка подшипника	Серый чугун
4	Корпус двигателя	Серый чугун
5	Масляная камера	Серый чугун
6	Крышка насоса	Серый чугун
7	Корпус насоса	Серый чугун
8	Рабочее колесо	Серый чугун
9	Сальник
10	Механическое уплотнение	Верхнее: SiC/Car Нижнее: SiC/SiC
11	Подшипник
12	Ротор
13	Статор

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

ГРАНПАМП КCНП 65-ХХ-ХХ-ХХ	ГРАНПАМП КCНП 80-ХХ-ХХ-ХХ

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Модель		Диаметр напорного патрубка, (мм)	Мощность		Номин. расход м³/ч	Макс. расход м³/ч	Номин. напор, (м)	Макс. напор, (м)	Макс. кол-во тв. частиц, (мм)
Однофазные	Трехфазные	Диаметр напорного патрубка, (мм)	кВт	Л. с.	Номин. расход м³/ч	Макс. расход м³/ч	Номин. напор, (м)	Макс. напор, (м)	Макс. кол-во тв. частиц, (мм)
КСНПм 65-24-8.5-1.5L	КСНП 65-24-8.5-1.5L	65 (2.5'')	1.5	2	24	38	8.5	13	55
КСНПм 65-24-12.5-2.2L	КСНП 65-24-12.5-2.2L	65 (2.5'')	2.2	3	24	40	12.5	17	55
-	КСНП 65-30-11-3L	65 (2.5'')	3	4	30	46	11	18	55
-	КСНП 65-30-16-4L	65 (2.5'')	4	5.5	30	54	16	24	55
КСНПм 80-30-4.5-1.5L	КСНП 80-30-4.5-1.5L	80(3'')	1.5	2	30	50	4.5	6	76
КСНПм 80-30-7-2.2L	КСНП 80-30-7-2.2L	80(3'')	2.2	3	30	45	7	8	76

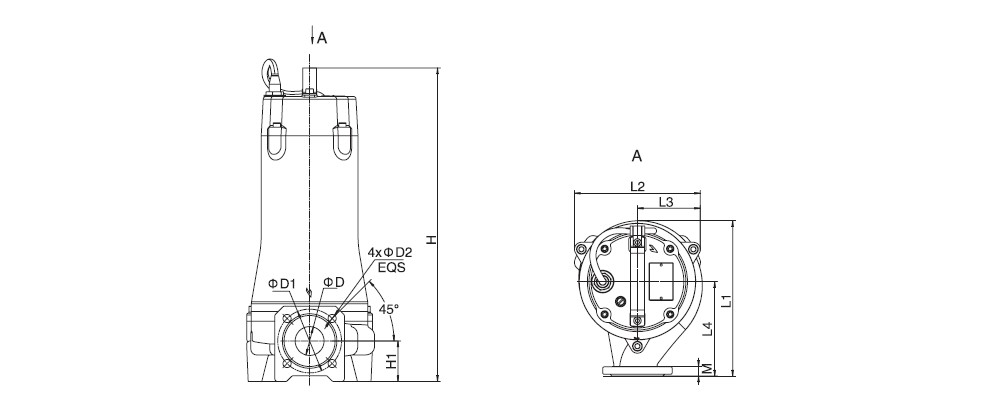

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Модель		L1	L2	L3	L4	H		H1	D	D1	D2	M
Однофазные	Трехфазные					1~	3~
КСНПм 65-24-8.5-1.5L	КСНП 65-24-8.5-1.5L	266	218	110	167	631	590	91	65	130	14	16
КСНПм 65-24-12.5-2.2L	КСНП 65-24-12.5-2.2L					631	590
-	КСНП 65-30-11-3L					-	621
-	КСНП 65-30-16-4L
КСНПм 80-30-4.5-1.5L	КСНП 80-30-4.5-1.5L	260	224	118	149	672	631	122	75	150	18	18
КСНПм 80-30-7-2.2L	КСНП 80-30-7-2.2L

УПАКОВОЧНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНП

Модель		Вес с упаковкой, (кг)		Длина, (мм)	Ширина, (мм)	Высота, (мм)	Схема

Однофазные	Трехфазные	1~	3~
КСНПм 65-24-8.5-1.5L	КСНП 65-24-8.5-1.5L	48.8	45	924	284	363
КСНПм 65-24-12.5-2.2L	КСНП 65-24-12.5-2.2L	49	47.2	924	284	363
-	КСНП 65-30-11-3L	-	54.5	874	284	363
-	КСНП 65-30-16-4L	-	56.7	874	284	363
КСНПм 80-30-4.5-1.5L	КСНП 80-30-4.5-1.5L	49.1	45.4	924	284	363
КСНПм 80-30-7-2.2L	КСНП 80-30-7-2.2L	49.4	47.5	924	284	363
