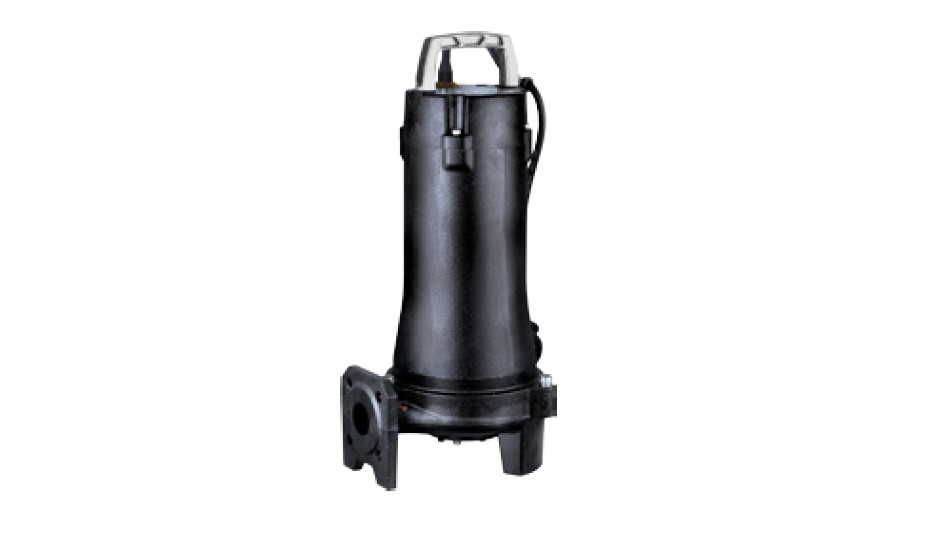

Погружной насос ГРАНПАМП КСНПМ-32, для сточных вод, чугун, расход до 12,0 м3/ч, напор до 30 м.в.с.

Технические характеристики

Номинальный расход	3,6 - 9,0 м3/ч
Номинальный напор	16,0 - 28,0 м.в.с.
Температура рабочей среды	до +40°С
Макс. размер частиц	15...20 мм
Гидравлическая часть	чугун
Диаметр присоединения	32 мм

Применение

Погружной насос для сточных вод ГРАНПАМП КСНПМ с полуоткрытым рабочим колесом типа Vortex применяется для откачки сточных вод из накопителей, а так же из септиков в очистных системах. Может использоваться для откачки сточных вод с содержанием волокон, в кожевенных и пищевых производствах; И кроме того, может применяться для откачки сточных вод в отелях, ресторанах, школах и других общественных зданиях.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ03A592041	Насос КСНПМ 32-3,6-17-1,1	33891.59 ₽	уточняйте
NZ03A592043	Насос КСНПМм 32-3,6-17-1,1	33736.26 ₽	уточняйте
NZ03A592046	Насос КСНПМ 32-3,6-23-1,5	41501.20 ₽	уточняйте
NZ03A592045	Насос КСНПМм 32-3,6-23-1,5	45659.51 ₽	уточняйте
NZ03A589849	Насос КСНПМ 32-3,6-30-2,2	43541.28 ₽	уточняйте
NZ03A592035	Насос КСНПМм 32-3,6-30-2,2	46685.67 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Погружной насос ГРАНПАМП КСНПМ-32, для сточных вод, чугун, расход до 12,0 м3/ч, напор до 30 м.в.с.

ОПИСАНИЕ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Погружной насос ГРАНПАМП КСНПМ - это специально разработанный насос для перекачивания сточных вод. В зависимости от типоразмера, ширина канала для свободного прохода частиц варируется от 15 до 20 мм. Используется рабочее колесо типа VORTEX, что дает возможность применять насос на волокнистых средах как в ЖКХ, так и на производствах, например кожевенных. Двойное механическое уплотнение по рабочему колесу, вал из нержавеющей стали и маслянная камера для долгой работы насоса при максимальной глубине погружения 5 метров. Для работы в составе модульных КНС и на стационарной основе, предусмотрены присоединения под шланги, а так же быстроразъемные соединения с напрявляющими штангами для удобного монтажа и обслуживания.

МАРКИРОВКА ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Присоединение выход	DN 32
Максимальная глубина погружения	до 5 метров
Максимальный размер твердых частиц	до 20 мм
Рабочая температура рабочей среды	0…+40°С
Материал корпуса гидравлической части	чугун
Материал рабочего колеса	чугун
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	1,1....2,2 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц и 1Ф/220В/50Гц
Класс изоляции	F
Класс защиты	IPX8
Тип присоединения	Фланцевое соединение
Наличие поплавка	нет

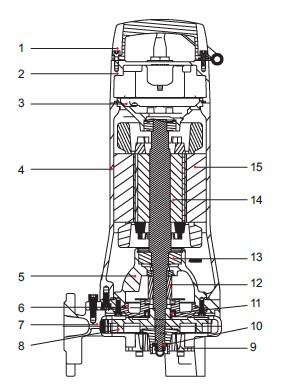

СПЕЦИФИКАЦИЯ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

№	Части	Материал	Схема
1	Рукоять	Сталь
2	Верхняя крышка	Серый чугун
3	Верхняя крышка подшипника	Серый чугун
4	Корпус двигателя	Серый чугун
5	Масляная камера	Серый чугун
6	Крышка насоса	Серый чугун
7	Корпус насоса	Серый чугун
8	Рабочее колесо	Серый чугун
9	Режущее кольцо	Сталь
10	Режущая кромка	Сталь
11	Сальник
12	Механическое уплотнение	Верхнее: SiC/Car Нижнее: SiC/SiC
13	Подшипник
14	Ротор
15	Статор

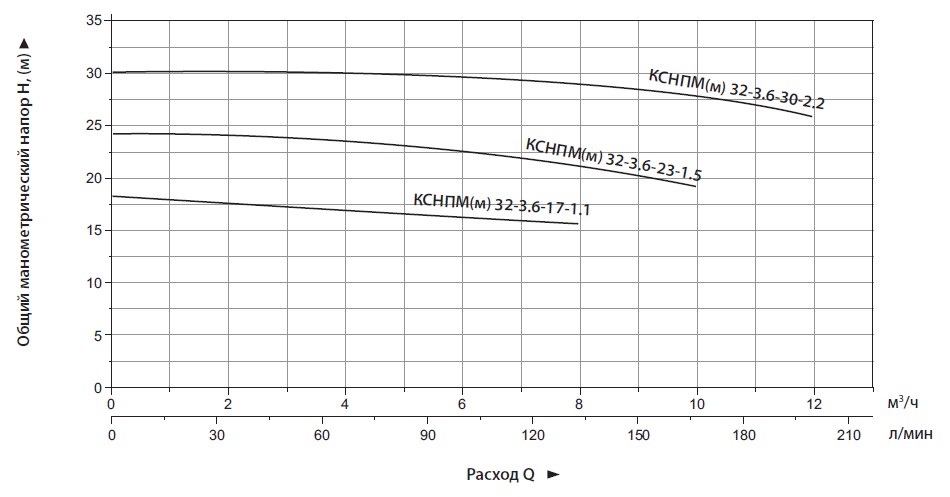

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Модель		Диаметр напорного патрубка, (мм)	Мощность		Номин. расход, м³/ч	Макс. расход, м³/ч	Номин. напор, (м)	Макс. напор, (м)
Однофазные	Трехфазные	Диаметр напорного патрубка, (мм)	кВт	Л. с.	Номин. расход, м³/ч	Макс. расход, м³/ч	Номин. напор, (м)	Макс. напор, (м)
КСНПМм 32-3.6-17-1.1	КСНПМ 32-3.6-17-1.1	32(1¼'')	1.1	1.5	3.6	8	17	18
КСНПМм 32-3.6-23-1.5	КСНПМ 32-3.6-23-1.5	32(1¼'')	1.5	2	3.6	10	23	23.2
КСНПМм 32-3.6-30-2.2	КСНПМ 32-3.6-30-2.2	32(1¼'')	2.2	3	3.6	12	30	30.2

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

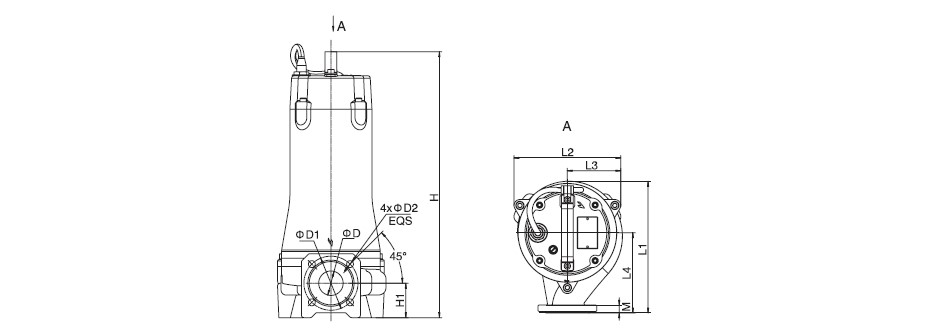

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Модель		L1	L2	L3	L4	H		H1	D	D1	D2	M
Однофазные	Трехфазные					1~	3~
КСНПМм 32-3.6-17-1.1	КСНПМ 32-3.6-17-1.	230	191	96	140	473	473	73	32	90	14	16
КСНПМм 32-3.6-23-1.5	КСНПМ 32-3.6-23-1.5					564	523
КСНПМм 32-3.6-30-2.2	КСНПМ 32-3.6-30-2.2					564	523

УПАКОВОЧНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Модель		Вес с упаковкой, (кг)		Длина, (мм)	Ширина, (мм)	Высота, (мм)	Схема

Однофазные	Трехфазные	1~	3~
КСНПМм 32-3.6-17-1.1	КСНПМ 32-3.6-17-1.1	34	32.1	749	289	368
КСНПМм 32-3.6-23-1.5	КСНПМ 32-3.6-23-1.5	41.5	38.4	924	284	363
КСНПМм 32-3.6-30-2.2	КСНПМ 32-3.6-30-2.2	41.1	41.6	924	284	363
